2108789-2

产品分类: 其他射频器件
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-2108789-2
供应商: 期货订购
标准整包数: 14000

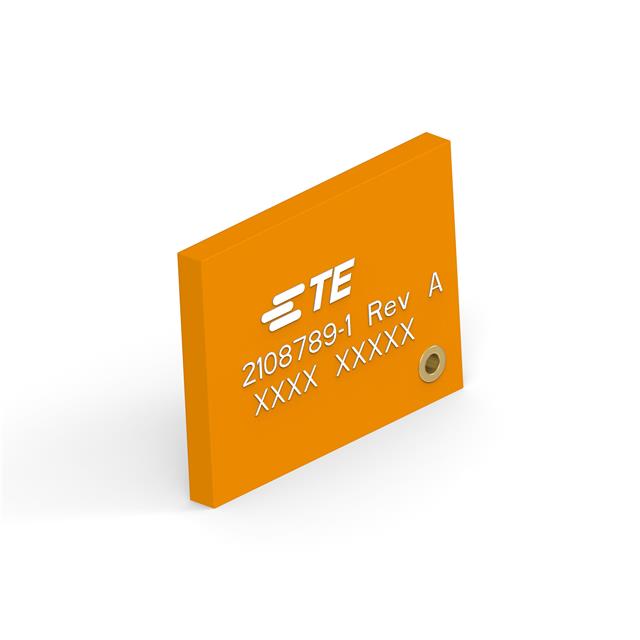

TE CONNECTIVITY 其他射频器件 2108789-2

2108789-2概述

    电子元器件产品技术手册:Wi-Fi 单频板载天线

    1. 产品简介


    本产品是一款 Wi-Fi 单频板载天线,型号为2108789-1 和 2108789-2。它支持 IEEE802.11 b/g、蓝牙和 ZigBee 标准,具备全球频率覆盖能力。作为一款小型轻量级的 PCB 天线,它具有极低的保持区域要求(minimal keep out zone),适用于空间受限的应用场景。同时,它的性能受地面尺寸和设计的影响较大,需要根据具体应用进行调整。

    2. 技术参数


    - 频率范围: 2400-2483.5 MHz
    - 驻波比(VSWR): 小于 1.8:1
    - 平均效率: 60%
    - 峰值增益: 1.0 dBi
    - 平均增益: -2.3 dBi
    - 功率处理能力: 10 W cw
    - 馈点阻抗: 50 欧姆(不平衡)
    - 极化方式: 线性
    - 尺寸: 8.45 mm x 6.4 mm x 0.79 mm
    - 重量: 小于 0.2 g
    - 安装方式: 表面贴装(SMT)
    - 工作温度: -40°C 到 +85°C
    - 存储温度: -40°C 到 +85°C
    - 包装规格: 袋装及盒装
    - 危险材料: 符合性证书可从 TE 网站的产品页面获取

    3. 产品特点和优势


    - 高频率覆盖率: 支持全球频率,适应多种地区标准。
    - 紧凑设计: 小型轻量级设计,非常适合空间有限的应用。
    - 极低保持区要求: 仅需少量的保持区,简化电路板布局。
    - 广泛的应用兼容性: 适用范围广,包括物联网设备、智能家居、工业控制等领域。

    4. 应用案例和使用建议


    - 应用场景: 此天线适用于各种物联网设备、智能家居、工业控制系统等。
    - 使用建议:
    - 确保天线安装在 PCB 边缘,遵循推荐的保持区尺寸。
    - 根据具体应用调整天线与接地平面的关系,以获得最佳性能。
    - 在设计过程中考虑天线的增益和效率,确保满足系统需求。

    5. 兼容性和支持


    - 兼容性: 此天线与其他标准 Wi-Fi、蓝牙和 ZigBee 设备高度兼容,适合广泛的应用场景。
    - 支持: 用户可通过 TE 官方技术支持中心获取帮助。各国技术支持电话可在 TE 官网找到。

    6. 常见问题与解决方案


    - 问题: 天线安装后信号弱。
    - 解决办法: 确保天线安装在边缘位置,并检查接地平面大小和设计是否符合要求。
    - 问题: 信号传输不稳定。
    - 解决办法: 重新评估天线周围的设计,特别是接地平面的大小和形状。
    - 问题: 无法达到预期效率。
    - 解决办法: 检查实际应用中的频率范围和温度条件是否与测试条件一致。

    7. 总结和推荐


    此款 Wi-Fi 单频板载天线以其小巧轻便、性能稳定等特点,在物联网和工业控制领域表现出色。其广泛应用性和高度兼容性使其成为设计师的理想选择。尽管天线性能受接地平面设计影响较大,但通过合理的设计和调整,仍能发挥其最佳效能。因此,我们强烈推荐此款产品给需要高性能 Wi-Fi 和蓝牙天线的应用场合。
    本文对 Wi-Fi 单频板载天线的技术手册进行了详细解读,并提供了全面的应用指导,希望能对广大工程师和设计师有所帮助。

2108789-2参数

参数
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
包装方式 卷带包装

2108789-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2108789-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他射频器件 TE CONNECTIVITY 2108789-2 2108789-2数据手册

2108789-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
14000+ $ 0.5 ¥ 4.1
库存: 1400000
起订量: 14000 增量: 14000
交货地:
最小起订量为:14000
合计: ¥ 57400
