HPBA015C500R100E

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±10% 500Ω 1.119KW 螺纹安装
供应商型号: 4007023
供应商: 海外现货
标准整包数: 1

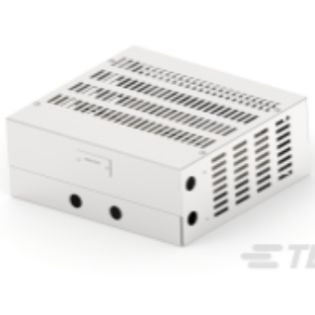

TE CONNECTIVITY 其它固定电阻 HPBA015C500R100E

HPBA015C500R100E概述


    产品简介


    TE制动电阻组件是一款专为提升变频驱动器(Variable Frequency Drive,简称VFD)制动扭矩能力而设计的产品。本产品通过提高制动扭矩,实现更快更稳定的制动效果,从而增强整个驱动系统的工作效率。其坚固耐用的设计,使得产品即使在恶劣环境中也能保持高效运行。此外,每个制动组件都采用了镀锌钢材质,具备可选配的温控器,以适应不同的应用需求。

    技术参数


    主要规格:
    - 驱动功率范围:0.5 HP至500 HP,具体取决于电压
    - 驱动输入电压:提供三种电压设计,分别为230V、460V和575V
    - 负载周期:基于一分钟周期时间,提供五种负载周期设计:10%,20%,30%,50%和100%
    - 阻值公差:±10%
    - 制动扭矩:提供100%和150%两种选项
    - 峰值制动电流:0.5安培到800安培
    - 最大制动时间:具体数值根据负载周期及应用不同而变化,例如,在10%负载周期下,最大制动时间为6秒;而在连续负载周期下,最大制动时间为12秒
    - 外壳材料:标准镀锌钢,不锈钢硬件
    - 温度上升:在最大额定负载周期下,温度上升可达375°C
    - 尺寸:外壳尺寸依据具体型号不同而有所差异
    高容量封装尺寸:
    | 封装类型 | H (毫米) |

    | HC1 | 254 |
    | HC2 | 406 |
    | HC3 | 610 |
    | HC4 | 813 |
    | HC5 | 1,016 |
    | HC6 | 1,219 |
    | HC7 | 1,422 |
    | HC8 | 1,626 |
    | HC9 | 1,829 |
    | HC10 | 2,032 |

    产品特点和优势


    TE制动电阻组件具备以下显著优势:
    - 坚固的专业设计:产品采用镀锌钢制成,适用于各种恶劣环境
    - 多功能性:提供五种负载周期和三种驱动输入电压设计,适用范围广
    - 高效的制动性能:可实现高达150%的制动扭矩,保证系统稳定高效运行
    - 广泛的功率范围:覆盖从0.5HP到500HP的不同功率需求
    - 良好的热管理:在最大额定负载周期下,温度上升控制在375°C以内,确保长期稳定运行

    应用案例和使用建议


    应用场景:
    本产品广泛应用于多种工业场景,如机械制造、电梯控制系统、风力发电系统和各种需要快速、稳定制动的机械设备中。
    使用建议:
    - 在选择合适的制动电阻时,应充分考虑系统的具体功率需求及驱动输入电压,以确保所选产品能够满足要求
    - 根据负载周期的不同,合理配置制动时间,以获得最佳制动效果
    - 安装时应确保周围有足够的散热空间,避免过热现象发生
    - 配置可选的温控器,以便实时监测温度,提高系统可靠性

    兼容性和支持


    TE公司为其制动电阻组件提供全面的支持服务,包括安装指导、定期维护以及售后服务。此外,如果需要与其他电子元件或设备进行兼容性测试,可通过官方技术支持热线或邮件获得帮助。

    常见问题与解决方案


    - 问题一:如何选择适合的制动电阻型号?
    解决方案:需根据驱动系统的实际功率需求及输入电压选择相应的制动电阻型号,可通过参考技术手册中的表格来确定最适配的型号。

    - 问题二:制动电阻在过高的负载周期下会损坏吗?
    解决方案:在使用过程中,要根据负载周期合理配置制动时间,避免因过度使用导致过热损坏。同时,配置温控器以监测温度变化,确保系统安全运行。
    - 问题三:制动电阻在高温环境下能否正常工作?
    解决方案:在选择制动电阻时,应考虑其最高工作温度限制。对于可能面临高温环境的应用,建议选用温度适应性更强的型号,并适当增加散热措施。

    总结和推荐


    综上所述,TE制动电阻组件凭借其坚固耐用的设计、多样化的负载周期选择以及宽泛的功率范围,成为市场上具有高度竞争力的产品之一。无论是对于小型机械还是大型工业应用,TE制动电阻都能提供可靠的制动性能和稳定的系统表现。强烈推荐用户在选择制动组件时考虑TE的产品,这将为您的系统带来卓越的性能和稳定性。

HPBA015C500R100E参数

参数
精度 ±10%
额定功率 1.119KW
电阻个数 -
引脚数量 -
电阻值 500Ω
温度系数 -
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HPBA015C500R100E厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HPBA015C500R100E数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HPBA015C500R100E HPBA015C500R100E数据手册

HPBA015C500R100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
