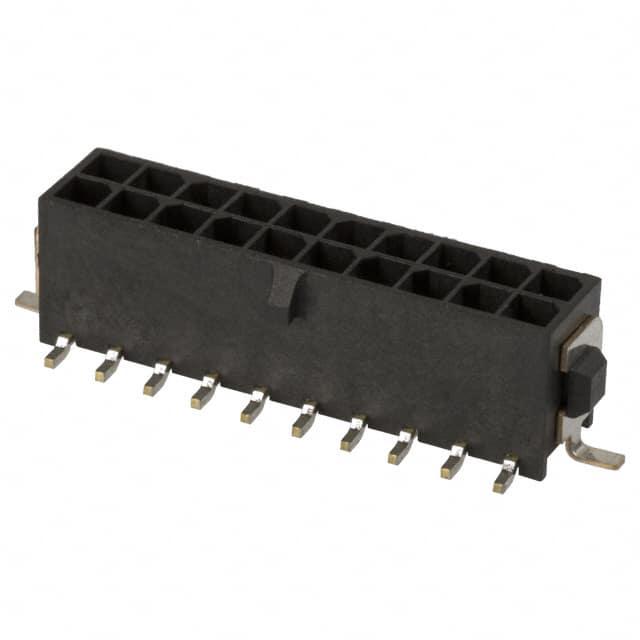

5-794636-0

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 20pin 5A 2.54μm 锡 黑色 贴片安装
供应商型号: 5-794636-0
供应商: Master
标准整包数: 175
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794636-0

5-794636-0概述

    # 电子元器件技术手册:PCB Mount Header, Vertical, 20 Position, 3 mm Centerline

    产品简介


    本技术手册介绍的是Micro MATE-N-LOK品牌下的5-794636-0型号垂直安装式PCB端子排。该产品是一款电源连接器,适用于板对板(Wire-to-Board)连接,拥有20个位置和3毫米(0.118英寸)中心线间距。它具备完全屏蔽设计,并且采用了表面贴装技术(Surface Mount)。该端子排采用镀锡触点和黑色外壳,广泛应用于电力传输和控制领域。

    技术参数


    - 产品类型:PCB Mount Header, Vertical, Wire-to-Board
    - 中心线间距(Pitch):3 mm [.118 in]
    - 引脚数:20
    - 行数:2
    - 连接器系统:Wire-to-Board
    - 接触材质:黄铜镀镍,镀锡
    - 电流容量:最大5A
    - 额定电压:250 VAC
    - 操作温度范围:-40°C 到 105°C
    - 防护等级:UL 94V-0,GWT 750°C
    - 包装:175个/卷带包装

    产品特点和优势


    - 全屏蔽设计:确保电气信号的稳定传输,防止外部干扰。
    - 镀锡触点:提高接触可靠性,增强抗氧化性能。
    - 高电流承载能力:最大可承载5A电流,适合多种电力传输需求。
    - 兼容标准:符合UL认证、欧盟RoHS和REACH标准,确保环保合规。
    - 高温度耐受:可在高达105°C的工作环境下稳定运行。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于工厂自动化控制系统中各种电路的连接。
    - 通信设备:为各类通信设备提供可靠的电力传输接口。
    - 医疗设备:作为医疗器械中的关键部件,确保设备的正常运行。
    使用建议
    - 选择合适的位置:确保每个引脚都正确插入,以避免短路和接触不良。
    - 保持散热:在高温环境中使用时,应注意散热,避免过热。
    - 定期检查:使用一段时间后,应检查接触部位是否有磨损或氧化现象,及时更换损坏部件。

    兼容性和支持


    该产品与Micro MATE-N-LOK系列的其他组件高度兼容。如果需要更多详细信息或技术支持,请联系制造商,电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题:无法插入到PCB上。
    - 解决方案:确认引脚与PCB孔位完全对齐,重新尝试插接。
    2. 问题:接触电阻过高。
    - 解决方案:清洁引脚和PCB上的焊盘,使用专用工具进行焊接。
    3. 问题:频繁松动。
    - 解决方案:检查锁扣是否完好,必要时替换新的端子排。

    总结和推荐


    综上所述,5-794636-0型号垂直安装式PCB端子排以其全屏蔽设计、高电流承载能力和优良的兼容性,成为众多应用场景的理想选择。对于需要高可靠性电力连接的应用场合,我们强烈推荐使用此产品。希望以上信息能帮助您更好地理解和使用该产品。如需更多技术支持,请联系我们的客户服务团队。

5-794636-0参数

参数
排数 2
防护等级 -
触头镀层厚度 - 配接 2.54μm
额定电流 5A
触头镀层 - 配接
类型 Header,Locking Ramp
针脚数 20pin
颜色 黑色
间距-配接 3mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5-794636-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794636-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-794636-0 5-794636-0数据手册

5-794636-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
175+ $ 3.286 ¥ 27.3073
350+ $ 3.1334 ¥ 25.659
525+ $ 3.0912 ¥ 25.3134
1050+ $ 2.9751 ¥ 24.3631
2625+ $ 2.6059 ¥ 21.3393
5075+ $ 2.5637 ¥ 20.9937
7525+ $ 2.3527 ¥ 19.2659
10150+ $ 2.3527 ¥ 19.2659
库存: 2800
起订量: 175 增量: 0
交货地:
最小起订量为:175
合计: ¥ 4778.77
直接购买
加入购物车
