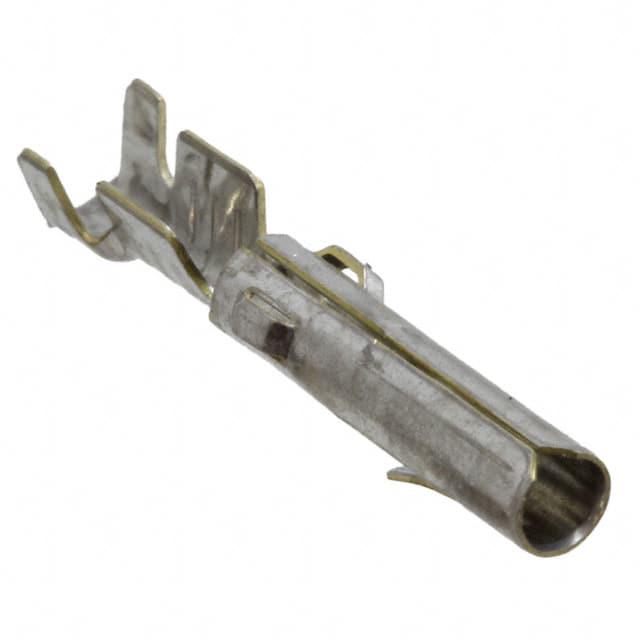

170148-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, Commercial MATE-N-LOK系列, 最大0.8mm², 最小0.2mm²
供应商型号: N-170148-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 170148-1

170148-1概述


    产品简介


    170148-1 Socket Contact 是一种用于电力连接器系统的接触件,主要应用于各种商业电子产品中。该接触件由锡镀层材料制成,具有锁定机构以确保电气连接的可靠性。其额定工作电压为250 VAC和250 VDC,适用于24至18 AWG的导线尺寸(对应0.2至0.82 mm²的横截面积)。这款接触件通过压接方法与导线连接,广泛用于电源应用中。

    技术参数


    - 额定电压: 250 VAC / 250 VDC
    - 导线尺寸: 24 – 18 AWG (0.2 – 0.82 mm²)
    - 接触方式: 压接
    - 锁定机制: 锁定夹式接触保持
    - 操作温度范围: -55°C 至 105°C (-67°F 至 221°F)
    - 接触电流: 最大13A
    - 材质: 接触基础材料为黄铜,接触面电镀材料为锡
    - 电镀厚度: 接触端子终止区镀层厚度0.4 µm (15.74 µin)

    产品特点和优势


    1. 高可靠性锁定机制: 锁定夹设计确保接触件在高压环境下仍能稳定连接。
    2. 广泛适用性: 适用于多种导线尺寸,方便不同应用场景下的连接需求。
    3. 优良的温度适应性: 操作温度范围广,适合在极端环境条件下使用。
    4. 预镀锡处理: 预镀锡处理增强了接触件的导电性和抗腐蚀性。

    应用案例和使用建议


    应用案例
    这款接触件广泛应用于电源连接器中,例如笔记本电脑充电器、数据中心服务器等。这些应用场景对接触件的可靠性和稳定性要求极高。
    使用建议
    1. 正确选择导线: 根据应用需求选择合适的导线尺寸(24 – 18 AWG),确保接触良好。
    2. 安装注意: 在压接过程中要确保压接工具的压力足够,避免接触不良。
    3. 环境考虑: 确保安装环境的温度和湿度符合产品技术要求,特别是在高温和潮湿环境中使用时要特别注意。

    兼容性和支持


    该产品与MATE-N-LOK系列的其他组件兼容,如外壳、插头等。此外,TE Connectivity提供了丰富的支持资源和技术文档,便于用户进行选型和安装。

    常见问题与解决方案


    1. 问题: 接触电阻过高
    - 解决方案: 检查接触部位是否有污染物,重新压接以确保接触良好。
    2. 问题: 接触件失效
    - 解决方案: 检查是否超出了产品的工作温度范围,或者导线是否合适,重新压接或更换新的接触件。

    总结和推荐


    总体而言,170148-1 Socket Contact是一款高性能、高可靠性的接触件,特别适合需要稳定电气连接的应用场景。其广泛适用性、优良的温度适应性和可靠性使其成为许多电力连接器系统的理想选择。强烈推荐在对电气连接性能有较高要求的应用中使用此产品。
    如有任何疑问或技术支持需求,可随时联系我们的客户服务热线:+1 800 522 6752。

170148-1参数

参数
线规 18-24 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
长*宽*高 17.65mm(长度)*3.69mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

170148-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170148-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 170148-1 170148-1数据手册

170148-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
