1-1775469-3

厂牌: TE CONNECTIVITY
产品描述: Header 2mm 1 13pin 3A 2.03μm 锡 贴片安装 29.4mm*7.5946mm*7.6mm
供应商型号: N-1-1775469-3
供应商: 云汉优选
标准整包数: 600

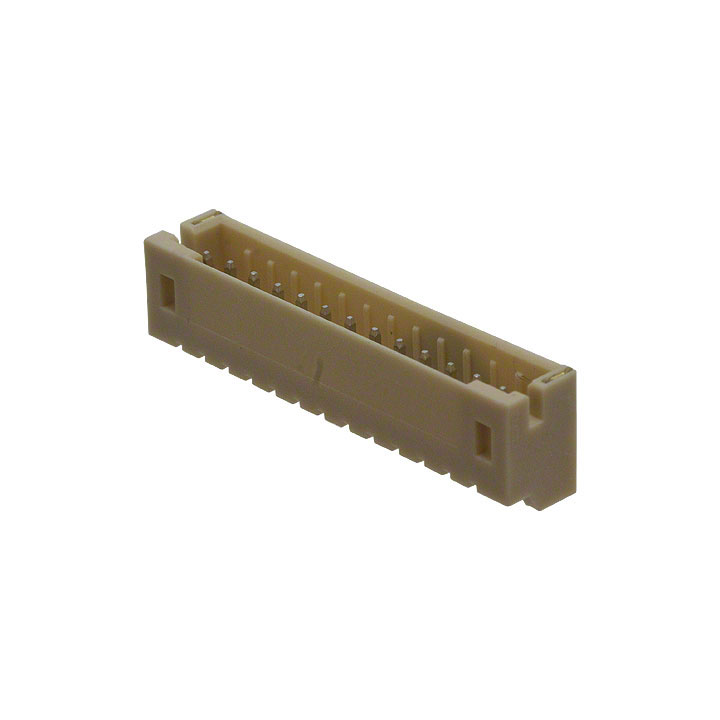

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-1775469-3

1-1775469-3概述


    产品简介


    本产品为TE Connectivity的HPI系列2.0mm PCB端子台(PCB Mount Header),适用于直角焊接式电路板连接,主要用于电线到电路板之间的信号传输。这种端子台具备完全屏蔽设计(Fully Shrouded),并采用锡(Tin)镀层以提高可靠性。其具有13个位置(Position),中心线间距为2mm,表面贴装方式(Surface Mount)易于自动化生产。

    技术参数


    - 基本参数:
    - PCB端子台类型:直角焊接式
    - 中心线间距:2 mm(.079 in)
    - 接头类型:电线到电路板
    - 颜色:自然色(Natural)
    - 包装方式:卷带包装(Reel),每卷包含600个
    - 电气特性:
    - 最大操作电压:250 VAC
    - 接触电流承载能力:最大3 A
    - 接触插针长度:1 mm(.039 in)
    - 机械特性:
    - 插拔次数:未明确
    - 端子尺寸:方形(Square),尺寸为0.5 mm(.02 in)
    - 连接高度:5.5 mm(.217 in)
    - 连接宽度:7.6 mm(.299 in)
    - 工作环境:
    - 操作温度范围:-25°C 至 85°C(-13°F 至 185°F)

    产品特点和优势


    1. 完全屏蔽设计:有效减少电磁干扰,提高信号传输质量。
    2. 高接触可靠性:最大电流承载能力为3A,确保长期稳定使用。
    3. 兼容多种焊接工艺:支持回流焊(Reflow soldering)至260°C,适合自动生产线。
    4. 环境适应性强:工作温度范围广,适用于多种环境条件。
    5. 材料耐用:采用PA 9T GF材质外壳和镍底材接触,耐腐蚀、耐高温。

    应用案例和使用建议


    应用场景
    该端子台适用于多种电子设备,例如通讯设备、汽车电子系统、工业控制系统和家用电器。典型应用包括电路板间的信号传输、电源分配和传感器连接等。
    使用建议
    - 安装注意事项:确保在正确的位置上进行焊接,避免短路。
    - 日常维护:定期检查接触点是否有磨损或氧化现象,及时更换受损部件。
    - 环境控制:避免在极端高温或低温环境中使用,防止端子性能下降。

    兼容性和支持


    该产品可与其他标准的电线到电路板连接器兼容。TE Connectivity提供了全面的技术支持,包括热线服务(+1 800 522 6752)和在线资源访问(TE.com)。此外,该产品符合多个环保标准,包括欧盟RoHS、REACH等,满足全球市场的环保要求。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 安装时出现焊接不良 | 确保焊接温度达到260°C,并且焊接时间充足。 |
    | 信号传输不稳定 | 检查接触点是否清洁无污渍,并确认接线是否牢固。 |
    | 接触面氧化 | 用专用清洁剂清理接触面,并重新涂抹导电膏。 |

    总结和推荐


    总体而言,TE Connectivity的HPI系列2.0mm PCB端子台以其优良的性能和广泛的适用性,在电子设备领域具有较强的竞争力。其完全屏蔽设计和高电流承载能力使其成为高性能应用的理想选择。我们强烈推荐此产品给需要高可靠性和高性能信号传输的用户。

1-1775469-3参数

参数
触头镀层厚度 - 配接 2.03μm
额定电流 3A
颜色 -
排数 1
防护等级 -
间距-配接 2mm
触头镀层 - 配接
针脚数 13pin
类型 Header
长*宽*高 29.4mm*7.5946mm*7.6mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

1-1775469-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1775469-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1-1775469-3 1-1775469-3数据手册

1-1775469-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 2.5334 ¥ 21.5339
库存: 600
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 12920.34
