首页  >  产品百科  >  HSC25027RJ

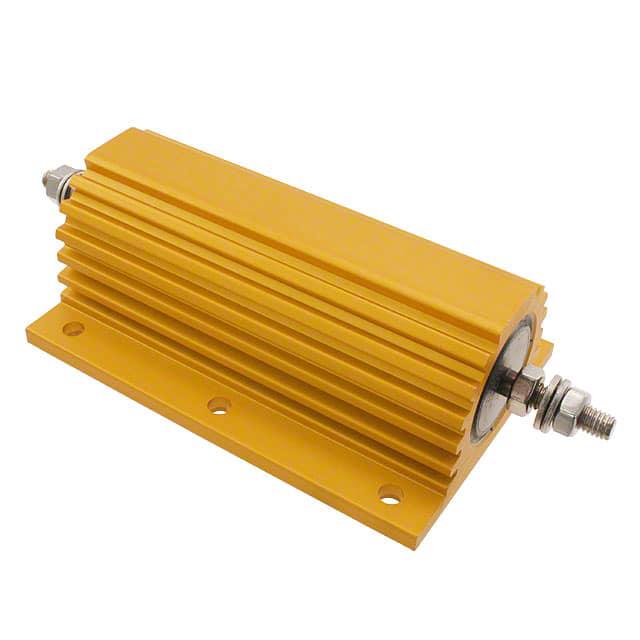

HSC25027RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 27Ω 250W 法兰安装 109mm*73mm*42mm
供应商型号: A137235-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSC25027RJ

HSC25027RJ概述

    高质量文章:铝壳功率电阻——HS系列

    产品简介


    铝壳功率电阻HS系列是TE Connectivity为广泛应用设计的标准及定制铝壳电阻产品。HS系列具备从5瓦到300瓦的功率范围,且提供了高达1000瓦的版本,满足各类工业应用需求。该系列电阻器以其高稳定性、卓越品质及在有限空间内高效散热而著称,广泛应用于刹车电阻、平衡电阻、电容充电与放电、Crowbar保护电路、滤波器、通用电机等领域。此外,HS系列也可通过分销渠道获取。

    技术参数


    - 功率额定值
    - 带散热器:HSA5至HSA50为5瓦至50瓦;HSC75至HSC300为75瓦至300瓦。
    - 不带散热器:HSA5至HSA50为5.5瓦至20瓦;HSC75至HSC300为50瓦至75瓦。

    - 阻值范围
    - 最小值:HSA5至HSA50为R01;HSC75至HSC300为R05。
    - 最大值:HSA5至HSA50为10K欧姆至100K欧姆;HSC75至HSC300为50K欧姆至82K欧姆。
    - 最大工作电压
    - 直流或交流有效值:HSA5至HSA50为160伏特至1250伏特;HSC75至HSC300为1900伏特至2500伏特。
    - 绝缘电阻
    - 干燥状态:最低10,000兆欧。
    - 潮湿测试后:最低1000兆欧。
    - 长期稳定性
    - 在指定的时间内(例如1000小时),电阻值变化率小于2%。

    产品特点和优势


    HS系列铝壳功率电阻具备多项独特功能和优势:
    - 长时间可靠性:具有超过50年的设计制造经验,建立可靠的产品声誉。
    - 广泛的功率范围:覆盖从5瓦到300瓦的功率,提供更大范围的选择。
    - 多样化的应用适应性:在各个行业中都能找到合适的用途。
    - 定制能力:根据具体应用需求,提供多种接线方式、端子类型及安装方式。
    - 优良的电气性能:包括低电阻、低电感及高压版本,确保高效稳定的工作表现。

    应用案例和使用建议


    - 刹车电阻:适用于需要快速释放能量的应用,如电动车辆的制动系统。
    - 电容充电与放电:在需要精确控制电流的情况下使用。
    - Crowbar电路:用于过压保护。
    - 电机应用:在电机启动时吸收多余的能量。
    使用建议:
    - 确保电阻器安装在适当的散热装置上以防止过热。
    - 检查实际工作环境下的温度变化,避免超出允许的温度范围。
    - 根据具体负载情况选择合适功率等级的电阻器,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该系列产品与各种散热装置兼容,以适应不同应用场景的需求。
    - 技术支持:TE Connectivity提供全面的技术支持,包括脉冲应用指导、高压使用信息、低电阻值替代安装及端子类型选择建议。

    常见问题与解决方案


    - 过载问题:确保正确选型,依据负载要求选取适当的功率等级,避免因功率过大导致损坏。
    - 温度上升过高:合理安排散热装置,并注意环境温度限制。
    - 电阻值不稳定:检查连接点是否接触良好,确认安装符合规范。

    总结和推荐


    HS系列铝壳功率电阻凭借其稳定的性能、强大的应用范围和良好的客户支持,成为市场上极具竞争力的产品。我们强烈推荐这款产品给需要高可靠性和多样应用选项的客户。无论是作为标准件还是定制化需求,HS系列都能够满足用户的多种需求。

HSC25027RJ参数

参数
温度系数 ±50ppm/℃
精度 ±5%
额定功率 250W
电阻个数 -
引脚数量 -
电阻值 27Ω
长*宽*高 109mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC25027RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC25027RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC25027RJ HSC25027RJ数据手册

HSC25027RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.2664 ¥ 621.5169
10+ $ 54.7279 ¥ 458.0043
26+ $ 49.252 ¥ 412.1777
50+ $ 46.1548 ¥ 386.2578
100+ $ 43.353 ¥ 362.8106
250+ $ 40.2874 ¥ 337.1551
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 621.51
