首页  >  产品百科  >  61117-7

61117-7

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 760nm 金 14-20 AWG 压入式
供应商型号: N-61117-7
供应商: 云汉优选
标准整包数: 5000

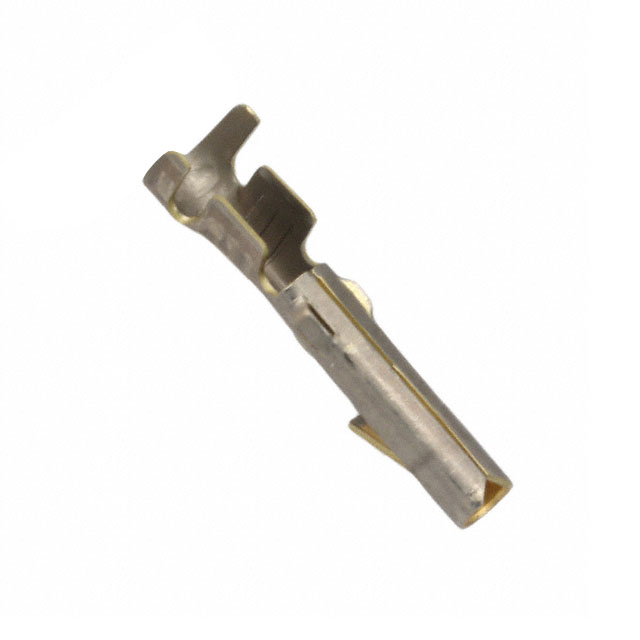

TE CONNECTIVITY 矩形连接器 - 触头 61117-7

61117-7概述


    产品简介


    5.0 mm Power Key Connectors (5.0 PKC) 是一种用于电源电路的电子连接器,主要应用于家电设备,特别是燃气器具。这些连接器具有紧凑的设计和可靠的接触机制,能够确保安全稳定的电力传输。
    主要功能和应用领域:
    - 紧凑设计:高度仅为19.4毫米(mated height),节省空间。
    - 电源电路连接:5.0毫米接触中心线。
    - 连接类型:线到板式连接,包括电线端子(plug housing)和PCB端子(PCB header assemblies)。
    - 易于插入:接触插入时有明显的“咔哒”声,双锁板设计保证了完整的接触加载。
    - 防护设计:锁定杠杆被墙壁包围,防止与电线缠绕。
    - 泡沫释放:设计用于释放灌封工艺产生的气泡(PC板涂层)。
    - 引脚防缠绕:夹爪结构有助于防止引脚缠绕。
    - 安全认证:通过了美国保险商实验室的组件计划认证,文件号E28476;并由加拿大标准协会认证,文件号LR7189。

    技术参数


    - 电压额定值:300 VAC(适用于非接头圆环空间内的150 VAC应用)
    - 电流额定值:最大10安培(对于16 AWG导线使用2个触点)
    - 工作温度范围:-30°C 至 +105°C
    - 适用导线:24至16 AWG
    - 适用PCB厚度:1.6毫米

    产品特点和优势


    5.0 mm Power Key Connectors 的主要特点和优势包括:
    - 紧凑设计:降低整体尺寸,适合空间有限的应用。
    - 安全性高:独特的双锁板设计确保连接可靠性,减少接触不良的可能性。
    - 便捷安装:接触插入时有明显的“咔哒”声,简化安装过程。
    - 防护性能:锁定杠杆被墙壁包围,避免与电线缠绕。
    - 防气泡设计:适用于灌封工艺(PC板涂层),确保连接器在恶劣环境下保持良好性能。
    - 材料质量:采用预镀锡铜合金,提供良好的导电性和耐久性。

    应用案例和使用建议


    这些连接器广泛应用于家电设备,尤其是燃气器具。由于其独特的键控机制,可以显著提高装配效率并减少误配的风险。例如,在大型家电生产线上,使用这些连接器可以有效提高生产效率,同时确保连接的可靠性。
    使用建议:
    - 在装配过程中确保正确的键控选择,以避免误配。
    - 对于多引脚连接器,应仔细检查每个插针的位置,确保所有引脚正确插入。
    - 定期进行性能测试,特别是在极端环境下,以确保长期可靠运行。

    兼容性和支持


    5.0 mm Power Key Connectors 设计为与现有的各种电子元件兼容,确保在不同应用中都能顺利集成。制造商提供了详细的技术支持文档,包括产品规范和应用指南,以便用户进行正确的安装和维护。此外,制造商还提供了热线电话和技术支持中心,帮助解决用户在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:如何正确选择合适的连接器型号?
    - 解答:根据应用需求选择合适键控类型的连接器。建议参考技术手册中的“快速参考图表”,确保型号匹配。

    - 问题:如何确保连接器在高温环境下正常工作?
    - 解答:确保所使用的导线符合规范,避免过热。建议定期进行温度测试,确保在极限条件下仍能稳定工作。

    总结和推荐


    5.0 mm Power Key Connectors 具有卓越的设计和高性能表现,特别适用于需要高可靠性的家电设备,尤其是燃气器具。其独特的键控机制不仅提高了装配效率,还减少了误配的风险。考虑到其紧凑的设计、高安全性和易用性,我们强烈推荐这些连接器用于对可靠性要求极高的应用场景。

61117-7参数

参数
触头镀层厚度 760nm
类型 Connector Headers and PCB Receptacles
线规 14-20 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 卷带包装

61117-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61117-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 61117-7 61117-7数据手册

61117-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.6678 ¥ 5.6763
40000+ $ 0.5356 ¥ 4.5526
100000+ $ 0.4692 ¥ 3.9882
1000000+ $ 0.4182 ¥ 3.5547
2000000+ $ 0.3672 ¥ 3.1212
库存: 20000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 28381.5
