首页  >  产品百科  >  HCF80J22RJ

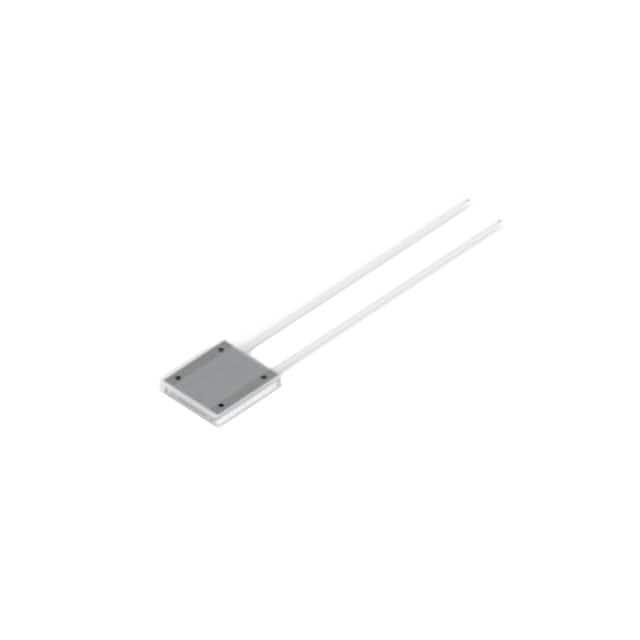

HCF80J22RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 22Ω 75W 螺纹安装 80mm*76mm*15mm
供应商型号: 3565672
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF80J22RJ

HCF80J22RJ概述

    # 铝制外壳制动电阻 — HCF系列

    产品简介


    铝制外壳制动电阻(Aluminium Housed Braking Resistor)是TE Connectivity推出的新型电阻产品,特别适用于需要高功率吸收能力的应用场合,如制动系统。这些电阻具有较低的外形设计和较高的防护等级,使其成为空间受限应用的理想选择。其独特的飞线设计使得连接更加灵活,提供了高度的安装便捷性。

    技术参数


    以下是该产品的技术规格:
    | 参数 | 描述 |

    | 功率等级 | 见性能规范 |
    | 允许偏差 | ±5%, ±10% |
    | 最大工作电压 | 1100V |
    | 绝缘电阻 | ≥1000MΩ @ 1000VDC |
    | 击穿电压 | 3500VAC (1分钟) |
    | 电阻温度系数 | ±200ppm/°C |
    | 电阻元件 | 丝绕电阻元件 |
    | 飞线 | 300mm,PTFE绝缘,额定600V,±50°C |
    | 电阻体 | 阳极氧化铝挤压型材 |
    | 防护等级 | IP54 |
    | 振动测试 | 符合IEC 60068-2-6标准 |
    性能规格
    根据不同型号(HCF80、HCF110、HCF166、HCF216),产品具有不同的额定功率和电阻范围:
    | 型号 | 功率等级 (W) | 最高温度 (°C) | 电阻范围 (Ω) |
    ||
    | HCF80 | 75 | 200 | 4.7Ω - 1KΩ |
    | HCF110 | 100 | 260 | 5.6Ω - 1KΩ |
    | HCF166 | 160 | 265 | 10Ω - 1KΩ |
    | HCF216 | 200 | 275 | 10Ω - 1KΩ |

    产品特点和优势


    1. 高功率吸收能力:具备处理高过载功率的能力。
    2. 低外形设计:仅15mm厚,适合空间受限的场景。
    3. 高防护等级:提供IP54防护等级,防尘防水性能出色。
    4. 灵活性连接:飞线设计,使安装连接更加便捷灵活。

    应用案例和使用建议


    该电阻常用于各种需要高功率吸收能力的场合,例如制动系统。为了确保最佳性能和寿命,建议严格按照制造商的指导进行安装和接线。
    使用建议
    - 在制动系统中应用时,确保周围环境的通风良好。
    - 安装时避免过度紧固,以免损坏电阻。
    - 如需更高或更低的阻值,请联系厂商查询。

    兼容性和支持


    这些电阻可以与其他标准电子设备兼容。对于任何技术问题或支持需求,您可以访问TE Connectivity的官方网站获取帮助。

    常见问题与解决方案


    常见问题
    1. 在什么情况下需要更换电阻?
    - 当电阻的阻值变化超过±10%,或在极端条件下出现损坏迹象时,需要更换。

    2. 如何检查绝缘电阻?
    - 使用校准后的仪表,在1000V下测量绝缘电阻。
    解决方案
    - 对于不稳定的电阻值:定期检查并更换电阻。
    - 绝缘电阻异常:检查安装环境,确保无水分侵入,并重新测量绝缘电阻。

    总结和推荐


    铝制外壳制动电阻以其高功率吸收能力、低外形设计和高防护等级,成为了制动系统和其他需要高可靠性电阻应用的理想选择。通过其出色的性能和多种尺寸选择,这款电阻在市场上具有显著的竞争优势。我们强烈推荐此款电阻给那些对性能和可靠性要求较高的用户。

HCF80J22RJ参数

参数
温度系数 ±200ppm/℃
精度 ±5%
额定功率 75W
电阻个数 -
引脚数量 -
电阻值 22Ω
长*宽*高 80mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF80J22RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF80J22RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF80J22RJ HCF80J22RJ数据手册
