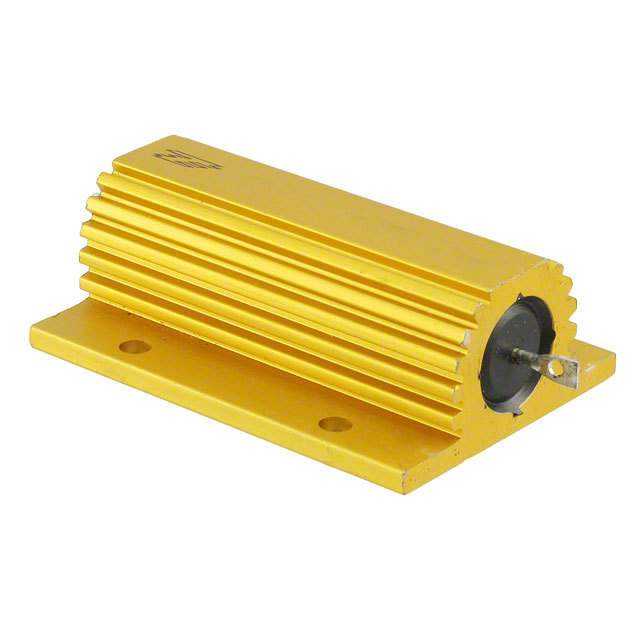

1-1625999-4

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 1Ω 100W 法兰安装 87.5mm(长度)*26mm(高度)
供应商型号: N-1-1625999-4
供应商: 云汉优选
标准整包数: 10
TE CONNECTIVITY 其它固定电阻 1-1625999-4

1-1625999-4概述


    产品简介


    本产品为TE Connectivity公司的铝壳电阻器系列(HS系列),包含多种功率等级,适用于各种工业和商业应用。这些电阻器主要具有5瓦至300瓦的功率范围,是市场上最大的功率电阻器系列之一。它们被广泛应用于制动电阻、平衡电阻、电容器充放电、浪涌保护、滤波、电机控制等领域。本系列产品具备优良的稳定性和可靠性,凭借超过50年的设计和制造经验,成为业界标杆产品。

    技术参数


    本产品的技术规格如下表所示:
    | 产品型号 | 功率(W) | 散热器条件下耗散功率(W) | 无散热器情况下耗散功率(W) | 最小电阻值(欧姆) | 最大电阻值(欧姆) | 最大工作电压(直流或交流有效值)(V) | 介质强度(交流峰值)(V) | 1000小时稳定性(电阻变化百分比)(%) |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | HSA5 | 5 | 10 | 5.5 | R01 | 10K | 160 | 1400 | 1 |
    | HSA10 | 10 | 16 | 8 | R01 | 15K | 265 | 1400 | 1 |
    | HSA25 | 25 | 25 | 12.5 | R01 | 36K | 550 | 2500 | 1 |
    | HSA50 | 50 | 50 | 20 | R01 | 100K | 1250 | 2500 | 1 |
    | HSA75 | 75 | 75 | 45 | R05 | 50K | 1400 | 5000 | 2 |
    | HSC100 | 100 | 100 | 50 | R05 | 100K | 1900 | 5000 | 2 |
    | HSC150 | 150 | 150 | 55 | R10 | 100K | 2500 | 5600 | 2 |
    | HSC200 | 200 | 200 | 50 | R10 | 50K | 1900 | 5600 | 2 |
    | HSC250 | 250 | 250 | 60 | R10 | 68K | 2200 | 5600 | 2 |
    | HSC300 | 300 | 300 | 75 | R10 | 82K | 2500 | 5600 | 3 |

    产品特点和优势


    该系列铝壳电阻器具有多个显著特点和优势,使其在市场竞争中脱颖而出:
    - 卓越的稳定性:在长达1000小时的工作后,电阻变化仅在极小范围内(1%到3%),确保长期可靠性和性能一致性。
    - 宽广的工作温度范围:即使在极端条件下也能保持稳定,提供极高的环境适应能力。
    - 高功率密度:能够在有限的空间内快速有效地散发电力,减少热效应,提高系统的整体效率。
    - 定制化选项:除了标准型号外,还提供定制风圈、端接方式和安装方式等服务,满足特定应用需求。
    - 多样的电气特性:提供从低阻值到高阻值,从低电压到高电压等多种选择,适用于不同场景。

    应用案例和使用建议


    这些电阻器广泛应用于各种场合,如制动系统、电源供应、发电机、牵引行业等。例如,在电动汽车充电站中,HSA和HSC系列电阻器可作为大功率负载电阻使用,以吸收多余的电流并防止过载。根据手册提供的数据,当使用适当的散热器时,HSC300型电阻器可以承受高达300瓦的持续功率,并且在短时间内可承受更大的脉冲能量。
    对于具体的应用,建议如下:
    - 在高温环境下使用时,考虑加装散热器,以保证电阻器正常工作;
    - 确保所选电阻器的最大工作电压和最大脉冲能量能够满足实际应用需求,避免因过载而损坏电阻器;
    - 选择合适的安装方式和固定孔数量,以便于安装和拆卸,同时保证机械稳定性。

    兼容性和支持


    该产品可以与大多数主流电路板和控制系统兼容。厂商提供了广泛的文档和支持资源,包括技术手册、应用指南和在线支持服务。如有需要,还可以联系厂商获取更多定制化解决方案和技术咨询。

    常见问题与解决方案


    - 问题一:在高温环境下电阻器寿命缩短。
    - 解决方案:正确选用散热器并合理布局,增加散热效果;定期检查散热器状态,确保良好散热。

    - 问题二:长时间运行后出现阻值漂移现象。
    - 解决方案:在设计阶段考虑适当降额使用,即限制实际功率小于标称值,可延长使用寿命;定期进行校准和测试,及时发现并解决问题。

    - 问题三:难以达到期望的脉冲耐受能力。
    - 解决方案:确认所用型号的规格符合应用要求;根据需要选择更高耐压或耐流版本;遵循手册指导进行正确的脉冲操作。


    总结和推荐


    综上所述,TE Connectivity的HS系列铝壳电阻器以其出色的性能、广泛的适用性和高度的灵活性,在众多工业领域都有着极其重要的地位。无论是从可靠性、稳定性还是易用性方面考量,这款产品都是值得信赖的选择。如果您正在寻找一款高效稳定的功率电阻器用于复杂工况下的电力管理,HS系列无疑是一个理想之选。

1-1625999-4参数

参数
额定功率 100W
电阻个数 -
引脚数量 -
电阻值
温度系数 ±50ppm/℃
精度 ±5%
长*宽*高 87.5mm(长度)*26mm(高度)
安装方式 法兰安装

1-1625999-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1625999-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 1-1625999-4 1-1625999-4数据手册

1-1625999-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
