826469-8

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距16p双排排针 板对板, 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: UA-826469-8
供应商: 海外现货
标准整包数: 1

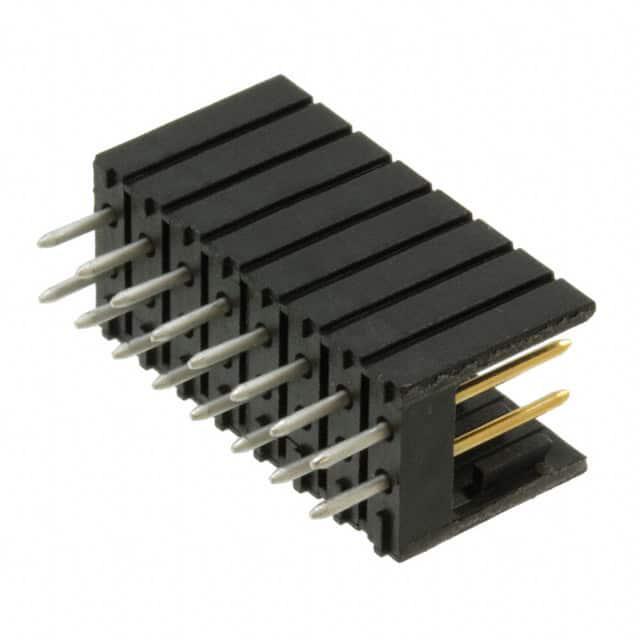

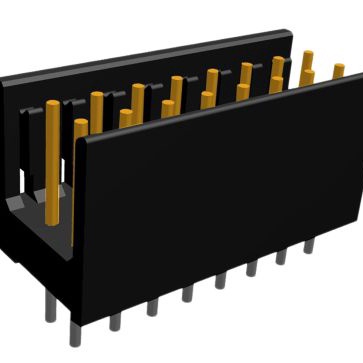

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 826469-8

826469-8概述


    产品简介


    产品名称:PCB Mount Header
    产品类型:
    该产品是一款PCB(印刷电路板)安装型连接器,采用垂直安装方式,用于板对板的连接。型号为826469-8,属于AMPMODU Headers系列。该产品主要用于连接两个独立的电路板,支持2.54毫米(0.1英寸)的中心线间距。
    主要功能:
    - 实现板对板的电气连接
    - 支持双行16个接触点
    - 部分屏蔽设计,提供额外保护
    - 金锡镀层,提高电气性能和可靠性
    应用领域:
    该产品广泛应用于工业自动化、通信设备、汽车电子、消费电子产品等领域,适用于需要高可靠性的电气连接场合。

    技术参数


    基本参数:
    - 接触点数:16位
    - 行数:2行
    - 连接系统:板对板
    - 安装方向:垂直
    - 镀层材料:金(接触面)、锡(焊接区域)
    - 终端类型:穿孔焊接
    - 中心线间距:2.54毫米(0.1英寸)
    电气特性:
    - 绝缘电阻:5000兆欧
    - 耐压能力:750伏(交流峰值)
    - 接触负载:完全加载
    - 接触电流:最大5安培
    - 终端直径:0.63毫米(0.025英寸)
    - 焊接面积镀层厚度:3微米
    机械特性:
    - 连接器轮廓:标准型
    - 主要颜色:黑色
    - 基材:磷青铜
    - 接触基底镀层:镍
    - 接触面积镀层:金
    - 接触面积镀层厚度:0.8微米(31.5微英寸)
    使用条件:
    - 工作温度范围:-65°C至105°C
    - 屏蔽能力:无屏蔽
    - 通过SMT工艺焊接,可承受260°C的回流焊温度
    包装及合规性:
    - 包装数量:200个
    - 包装方式:盒装
    - 符合RoHS、ELV、REACH等环保标准
    - 相关认证:CSA、UL

    产品特点和优势


    该产品具有以下几个显著的优势:
    - 高可靠性:绝缘电阻高达5000兆欧,耐压能力达到750伏(交流峰值),确保信号传输稳定。
    - 耐用性强:采用磷青铜基材和金镀层,能够承受反复插拔,确保长期使用下的接触稳定性。
    - 易用性:金锡镀层和完全垂直安装设计使得焊接和组装过程简单快捷。
    - 环境适应性:能够在广泛的温度范围内(-65°C至105°C)正常工作,满足不同环境下的应用需求。
    - 环保认证:符合多项环保标准,如RoHS、ELV和REACH,确保产品在各个国家和地区都能顺利使用。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,该产品用于连接控制板和驱动板之间的信号传输,确保控制系统高效运行。
    - 在汽车电子系统中,可用于连接车身控制器与各种传感器,实现数据的实时采集和传输。
    使用建议:
    - 在组装过程中,请确保焊接温度不超过260°C,避免对连接器造成热损伤。
    - 使用适当的助焊剂和清洁工具,以保持良好的焊接质量。
    - 为了提高屏蔽效果,可以结合其他屏蔽组件一起使用,例如屏蔽外壳或屏蔽电缆。

    兼容性和支持


    该产品与其他AMPMODU Headers系列的产品具有良好的兼容性,用户可以根据实际需求选择合适的型号进行组合使用。此外,制造商提供了专业的技术支持服务,用户可以通过拨打技术支持电话+1 800 522 6752获取详细的咨询和技术指导。

    常见问题与解决方案


    问题1:如何判断焊接是否合格?
    - 解决方案: 使用万用表检查焊接后的导通情况,确认没有虚焊或短路现象。
    问题2:如何处理过热导致的焊接不良?
    - 解决方案: 重新清洗焊接部位,使用新的焊锡丝重新焊接,并确保焊接温度控制在安全范围内。
    问题3:如何提高屏蔽效果?
    - 解决方案: 可以使用屏蔽外壳或屏蔽电缆将连接器包裹起来,以减少外界电磁干扰。

    总结和推荐


    综上所述,826469-8型号的PCB Mount Header凭借其高可靠性、优良的电气性能和环境适应性,成为一款非常值得推荐的产品。无论是对于工业自动化、汽车电子还是消费电子领域,该产品都能提供卓越的电气连接解决方案。因此,我们强烈推荐此款连接器用于各种需要高可靠性和良好电气性能的应用场合。

826469-8参数

参数
触头镀层 - 配接
类型 Header,Latch Holder
防护等级 -
间距-配接 2.54mm
针脚数 16pin
颜色 黑色
排数 2
额定电流 3A
触头镀层厚度 - 配接 99nm
长*宽*高 20.32mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

826469-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826469-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 826469-8 826469-8数据手册

826469-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
19+ $ 2.4375 ¥ 20.4263
77+ $ 2.35 ¥ 19.693
275+ $ 2.1875 ¥ 18.3313
库存: 68
起订量: 52 增量: 250
交货地:
最小起订量为:19
合计: ¥ 388.09
