640927-1

厂牌: TE CONNECTIVITY

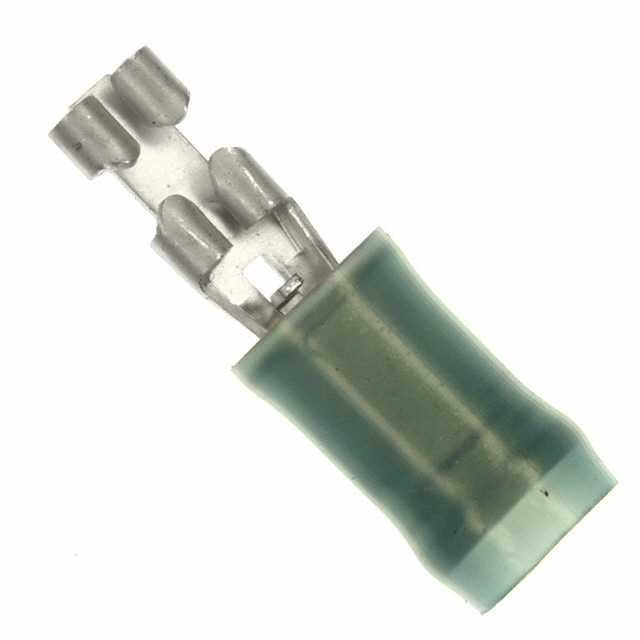

产品描述: Quick Disconnect Terminal 14-16AWG Brass Blue F 20.32mm Tin Loose
供应商型号: N-640927-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640927-1

640927-1概述

    # 快速断开接线端子产品技术手册

    产品简介


    本技术手册介绍的是TE Connectivity公司的640927-1型快速断开接线端子。这类接线端子广泛应用于电线连接领域,适用于16到14 AWG(美国标准线规)的电线,线径范围为1.04至2.62平方毫米。该产品的主要特点是能够快速且可靠地连接电线,同时提供低插入力和良好的机械及电气稳定性。

    技术参数


    基本参数
    - 型号: 640927-1
    - 电线规格: 16 – 14 AWG(1.04 – 2.62平方毫米)
    - 适用面积: 2050 – 5180 CMA
    - 端子类型: 接收器(Receptacle)
    - 接触材料: 黄铜基材,镀锡层
    - 绝缘材料: 尼龙
    - 端子导向: 直向(Straight)
    - 连接方式: 压接(Compression)
    - 电线绝缘支持: 带有衬垫支撑
    - 连接厚度: 0.41毫米(0.016英寸)
    - 终端材料厚度: 0.41毫米(0.016英寸)
    电气特性
    - 电压等级: 300伏特(V)
    - 最大电流: 适合多种电流需求
    环境条件
    - 操作温度范围: -40°C至105°C
    - 行业标准: 符合CSA和RU(UL组件计划)标准

    产品特点和优势


    特点
    - 低插入力: 这有助于减少安装过程中的疲劳感和损伤。
    - 可靠的压接: 压接质量高,确保长久稳定的电气连接。
    - 宽的电线适配范围: 可以适应不同直径的电线,便于安装和维护。
    - 良好的电气特性: 高电压等级,适用于多种场合。
    优势
    - 高可靠性: 经过严格的测试,确保长期稳定性能。
    - 易于安装: 设计简单,安装便捷。
    - 广泛的适用性: 可用于各种工业应用中,如自动化设备、电力系统等。

    应用案例和使用建议


    应用场景
    这种快速断开接线端子非常适合于需要频繁插拔连接的场景,例如自动化生产线中的传感器连接、工业控制系统的信号传输等。
    使用建议
    1. 正确选择电缆: 在安装前确认所选电缆是否符合电线规格要求。
    2. 检查压接质量: 安装后需进行拉力测试,确保压接牢固。
    3. 定期维护: 定期检查端子状态,防止由于氧化等原因导致的接触不良。

    兼容性和支持


    兼容性
    - 适用电线: 16 – 14 AWG(1.04 – 2.62平方毫米)的电线。
    - 连接兼容: 适用于多种类型的电线和设备连接。
    支持信息
    - 技术支持: 如有任何疑问或需要帮助,可拨打+1 800 522 6752获得支持。

    常见问题与解决方案


    常见问题
    1. 安装时如何保证压接质量?
    2. 如何处理长时间使用后的氧化问题?
    解决方案
    1. 确保压接质量: 在压接前检查电线是否损坏,压接完成后进行拉力测试。
    2. 防氧化措施: 定期清理端子,使用导电膏保持接触良好。

    总结和推荐


    640927-1型快速断开接线端子以其高可靠性、广泛的适用性和简单的安装步骤,在各类工业应用中表现出色。这款产品是连接电线的理想选择,特别是对于需要频繁插拔的应用场景。基于上述技术参数、特点和优势,强烈推荐使用这款端子,特别是在需要可靠电气连接的场合。
    如有更多需求或疑问,请访问TE Connectivity官方网站或联系客服获取更多信息。

640927-1参数

参数
长*宽*高 20.32mm*4.06mm*4.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

640927-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640927-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640927-1 640927-1数据手册

640927-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2247 ¥ 1.9101
2000+ $ 0.2142 ¥ 1.821
3000+ $ 0.2091 ¥ 1.7774
6000+ $ 0.205 ¥ 1.7427
库存: 7000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1910.1
直接购买
加入购物车
