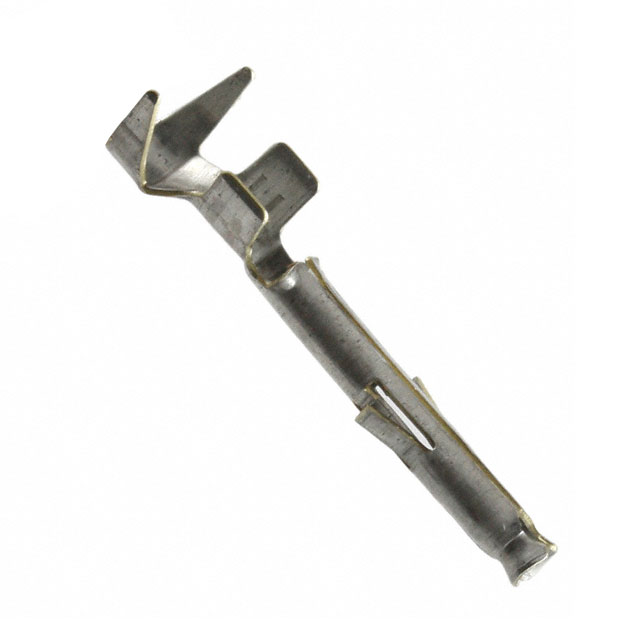

794407-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, Mini-Universal MATE-N-LOK系列, 最大1.4mm², 最小0.5mm²
供应商型号: 26M-794407-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 794407-1

794407-1概述

    电子元器件产品技术手册:Mini-Universal MATE-N-LOK 794407-1

    产品简介


    Mini-Universal MATE-N-LOK 794407-1 是一款预镀锡的插座接触件,适用于交流600V(VAC)和直流600V(VDC)。其适用的线径范围为20至16 AWG(美国线规),对应的导线截面积为0.5至1.4平方毫米。该接触件通过压接方式连接到导线上,采用黄铜材质制成,适合应用于电源相关设备中。Mini-Universal MATE-N-LOK 系列具有广泛的兼容性,能适配多种插针,适用于不同类型的电气连接需求。

    技术参数


    - 额定电压: 600 VAC 和 600 VDC
    - 线径范围: 20至16 AWG(对应0.5至1.4平方毫米)
    - 接触材料: 黄铜
    - 镀层: 预镀锡,表面处理为光亮
    - 接触特性: 插座型,接触区域镀层为锡
    - 焊接方法: 压接
    - 额定电流: 最大11.2安培
    - 温度范围: -55°C 至 105°C(-67°F 至 221°F)

    产品特点和优势


    Mini-Universal MATE-N-LOK 794407-1 具有多个显著特点:
    1. 高可靠性: 经过严格的测试,能够在极端环境下稳定运行。
    2. 广泛的应用: 适用于各种电气连接需求,尤其是高压和高电流的应用场景。
    3. 高效的组装: 压接方式简单快捷,提高了生产效率。
    4. 优良的机械性能: 黄铜基材保证了良好的强度和耐久性。
    5. 环保合规: 符合欧盟RoHS、REACH等多项环保标准。

    应用案例和使用建议


    Mini-Universal MATE-N-LOK 794407-1 广泛应用于工业自动化、能源传输、汽车制造等领域。例如,在电动车充电站的高压连接系统中,可以确保稳定的电能传输。
    使用建议:
    1. 在压接过程中,要确保导线完全插入到接触件中,以避免松动或脱落。
    2. 定期检查连接部位的紧固情况,确保长期可靠运行。
    3. 在极端温度环境下使用时,要特别注意连接部位的稳定性。

    兼容性和支持


    Mini-Universal MATE-N-LOK 794407-1 可与多种型号的插针及插头兼容,如172337-1、172170-1等。制造商提供了全面的技术支持,包括电话支持(+1 800 522 6752),并提供了详细的文档和图纸供用户参考。

    常见问题与解决方案


    1. 问题: 压接不牢固
    - 解决方案: 确保使用正确的工具和工艺进行压接操作,定期检查工具的状态。
    2. 问题: 温度过高导致连接松动
    - 解决方案: 使用高温适应性更好的材料,或增加散热措施。
    3. 问题: 导线断裂
    - 解决方案: 检查压接部位是否有损伤,重新压接确保正确安装。

    总结和推荐


    Mini-Universal MATE-N-LOK 794407-1 以其高可靠性、广泛适用性和环保特性在市场上表现出色。其简便的组装方式和强大的机械性能使其成为众多高压、高电流应用的理想选择。鉴于其卓越的性能和广泛的适用范围,我们强烈推荐此产品用于各类工业和商业项目。对于任何有关该产品的疑问,均可拨打技术支持电话寻求帮助。

794407-1参数

参数
触头端接 压接
触头镀层厚度 -
类型 带印记
线规 16-20 AWG
触头镀层
长*宽*高 18mm(长度)*4.45mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

794407-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

794407-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 794407-1 794407-1数据手册

794407-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
