HSA50R22J

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 220mΩ ±5% ±50ppm/℃ 法兰安装 51mm*30mm*17mm
供应商型号: N-HSA50R22J
供应商: 云汉优选
标准整包数: 1

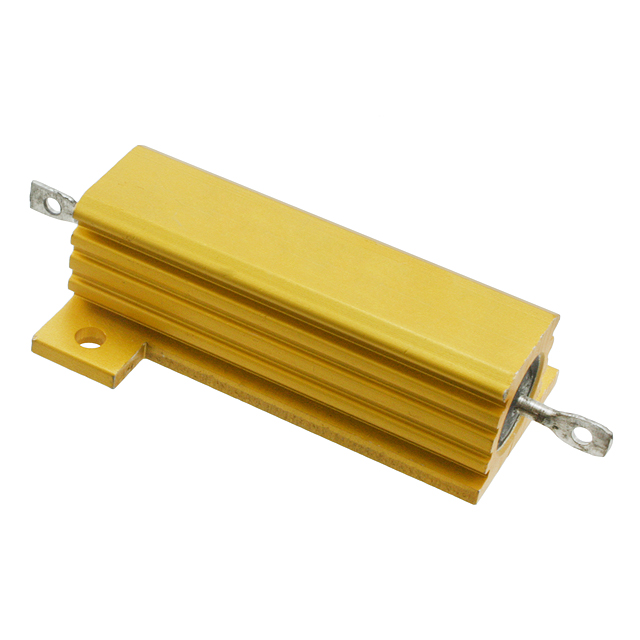

TE CONNECTIVITY 网络阵列电阻 HSA50R22J

HSA50R22J概述

    高品质铝壳功率电阻:HS系列技术手册

    1. 产品简介


    铝壳功率电阻HS系列是TE Connectivity为满足广泛工业需求而设计的产品线。这一系列的电阻器具有高稳定性、高性能的特点,能够承受5至300瓦的功率,适用于各种应用场景,包括刹车电阻、平衡电阻、电容器充电与放电、避雷电阻、滤波电路及电机控制等。

    2. 技术参数


    - 功率范围:5至300瓦
    - 散热条件下额定功率:
    - HSA系列:5W至75W
    - HSC系列:100W至300W
    - 无散热条件下额定功率:
    - HSA系列:5.5W至45W
    - HSC系列:50W至75W
    - 最小阻值:0.1欧姆
    - 最大阻值:10K欧姆(HSA) / 100K欧姆(HSC)
    - 最大工作电压:160至1400伏特(HSA) / 1900至2500伏特(HSC)
    - 绝缘电阻:干燥状态下最低10,000MΩ,潮湿测试后最低1000MΩ
    - 温度系数:100欧姆以下,50ppm/℃;100欧姆以上,30ppm/℃
    - 耐压强度:AC峰值电压1400V至5600V
    - 标准热沉面积:41500至578000平方毫米
    - 安装孔数量:2孔至6孔

    3. 产品特点和优势


    - 可靠性:已有超过50年的设计和制造经验,确保产品可靠性。
    - 广泛的功率选择:提供5至300瓦的不同功率选项,包括500瓦和1000瓦版本。
    - 适应性强:适用于各个行业,如发电、牵引行业及一般用途。
    - 定制化设计:可根据客户需求提供定制化的风向、端接和安装解决方案。
    - 低阻抗和高电压版本:可提供低阻抗、低电感和高电压版本。

    4. 应用案例和使用建议


    - 刹车电阻:适用于制动系统中耗散动能的应用。
    - 平衡电阻:用于保持电力系统稳定性的关键组件。
    - 电容器充电与放电:应用于储能和释放能量的场合。
    - 高脉冲能量:适合需要处理瞬时大电流的应用。

    使用建议:为了实现最佳性能,建议在使用时采用适当的散热措施,尤其是对于HSC200、HSC250和HSC300型号,应使用导热性良好的专用热沉化合物。

    5. 兼容性和支持


    - 兼容性:该系列产品可以与各种工业设备和其他电子元器件无缝集成。
    - 技术支持:TE Connectivity提供专业的技术支持和咨询服务,包括脉冲应用方面的建议。

    6. 常见问题与解决方案


    - 问:如何选择合适的电阻器型号?
    - 答:根据所需的功率等级和应用场景进行选择。
    - 问:安装过程中需要注意什么?
    - 答:确保安装孔对齐并使用适当的扭矩拧紧螺丝,以防止损坏。
    - 问:如何提高系统的散热效率?
    - 答:选用与电阻器配套的标准热沉,并考虑使用导热性能好的热沉化合物。

    7. 总结和推荐


    铝壳功率电阻HS系列因其高可靠性、广泛适用性和卓越的性能表现,在众多应用场景中表现出色。我们强烈推荐这些产品,特别是针对需要高功率处理能力且需要可靠性能的应用场合。无论是在发电、牵引还是普通工业环境中,HS系列都是理想的选择。

HSA50R22J参数

参数
电阻值 220mΩ
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 51mm*30mm*17mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSA50R22J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA50R22J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSA50R22J HSA50R22J数据手册

HSA50R22J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.8796 ¥ 32.9766
85+ $ 3.2548 ¥ 27.6658
200+ $ 2.7744 ¥ 23.5824
2000+ $ 2.5908 ¥ 22.0218
4000+ $ 2.4174 ¥ 20.5479
10000+ $ 2.2338 ¥ 18.9873
库存: 51
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 989.29
