2-1445090-4

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 1 4pin 5A 380nm 金 黑色 贴片安装 16mm*3.86mm*11.16mm
供应商型号: Q-2-1445090-4
供应商: 期货订购
标准整包数: 5160

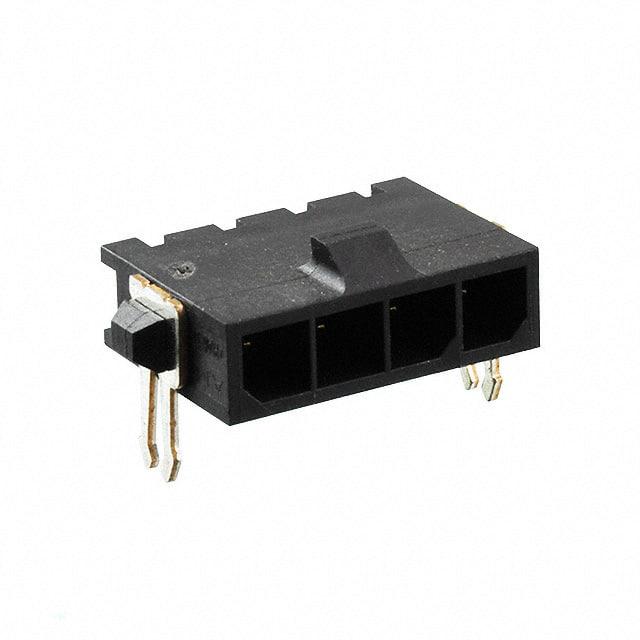

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1445090-4

2-1445090-4概述


    产品简介


    本文介绍的是TE Connectivity的一款右角表面安装式头组件(Right Angle Surface Mount Header Assembly),型号为2-1445090-X。这款电子元器件具有金镀层接触点,设计用于带有通孔的单行安装,且配有固定件。该组件采用Micro Mate-N-Lok系统,适用于广泛的电路板设计,是许多高可靠性应用的理想选择。

    技术参数


    | 参数名称 | 规格 |

    | 接触点材料 | 黄铜 |
    | 接触点电镀 | 0.38微米最小金镀层(接触端),2.54微米最小钝化锡镀层(焊接尾部);所有镀层下方均有1.27微米最小镍镀层 |
    | 固定件材料 | 磷青铜 |
    | 固定件电镀 | 2.54微米最小钝化锡镀层(焊接尾部);所有镀层下方均有1.27微米最小镍镀层 |
    | 适用电路板厚度 | 推荐1.57毫米 |
    | 塑料材质 | 尼龙,UL 94V-0级阻燃等级,黑色 |

    产品特点和优势


    这款产品的主要特点是其0.38微米金镀层接触点,能够提供出色的导电性能和耐久性。由于其设计适应单行安装和通过通孔的方式,使得安装过程简单快捷。此外,固定件采用磷青铜材料并带有磷青铜镀层,确保了长期稳定性和可靠的机械强度。

    应用案例和使用建议


    本组件适合广泛的应用领域,例如工业自动化、电信设备和医疗电子。对于需要高性能连接器的场合,这类组件是理想的选择。使用建议如下:
    - 在安装过程中应确保电路板厚度符合推荐值(1.57毫米),以保证良好的机械稳定性。
    - 注意焊接时温度控制,避免因过高温度对镀层造成损伤。

    兼容性和支持


    该组件支持多种电路板尺寸和布局,但具体配置需参考相关规范文件。关于该产品的任何技术疑问,可以通过TE Connectivity的官方网站或联系技术支持部门获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中固定件无法正确插入 | 检查固定件是否有损坏,重新安装 |
    | 使用中出现信号传输不稳定 | 检查接触点是否有氧化或污染 |

    总结和推荐


    总体而言,TE Connectivity的2-1445090-X右角表面安装式头组件凭借其高性能和可靠的连接性能,在市场上表现出色。其广泛的应用范围使其成为各种高要求应用场景的首选。如果您正在寻找一个高效且可靠的产品来提升您的电子设备性能,我们强烈推荐您考虑此产品。

2-1445090-4参数

参数
防护等级 -
颜色 黑色
间距-配接 3mm
针脚数 4pin
触头镀层厚度 - 配接 380nm
类型 Header,Locking Ramp
排数 1
触头镀层 - 配接
额定电流 5A
长*宽*高 16mm*3.86mm*11.16mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

2-1445090-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1445090-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1445090-4 2-1445090-4数据手册

2-1445090-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
