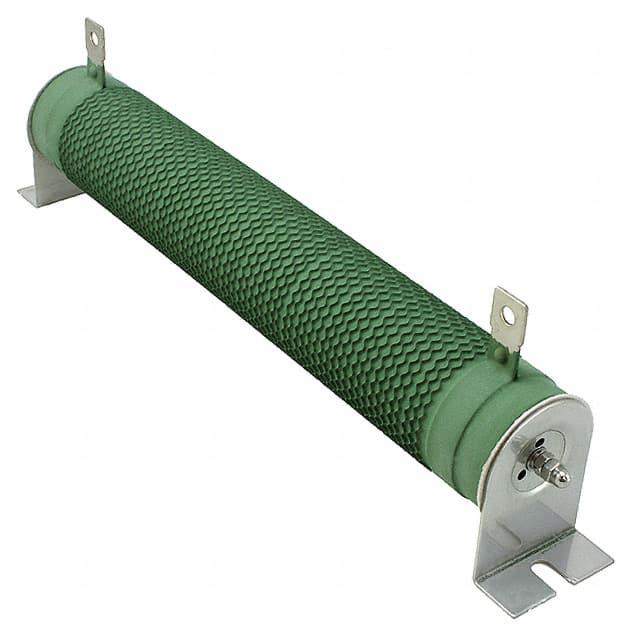

TE500B1R8J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 1.8Ω 500W 插件 支架安装 316mm(长度)
供应商型号: 3829206
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 TE500B1R8J

TE500B1R8J概述

    高功率线绕电阻技术手册

    产品简介


    高功率线绕电阻是一种广泛应用于工业、控制及通用领域的标准和定制设计的功率电阻。TE系列高功率线绕电阻采用陶瓷芯,通过标准和边缘绕(波纹状)绕制方法提高其功率处理能力。这些电阻专为重型机械、电气设备和电机控制设计,旨在提供稳定性和可靠性。

    技术参数


    - 功率等级:在70°C自由空气中可达2500W。
    - 阻值范围:根据具体型号从1Ω到120Ω不等。
    - 容差:±5% 或 ±10%。
    - 温度系数:小于20Ω时为±400ppm/°C,大于等于20Ω时为±1000ppm/°C。
    - 工作温度范围:-55°C至+155°C。
    - 瞬态过载能力:额定功率的3倍,持续5秒。
    - 绝缘强度:2500VAC最小值。
    - 绝缘电阻:最小值为兆欧姆。

    产品特点和优势


    - 大功率处理能力:最高可达2500W。
    - 阻燃涂层:符合UL94V标准,提供额外的安全保障。
    - 环保材料:RoHS合规,无有害物质。
    - 可定制引脚/引线:可根据需求提供定制化的端子或引线。
    - 稳定可靠:适用于重负荷机械设备,保证长时间稳定运行。

    应用案例和使用建议


    - 大功率设备:应用于大型电气和生产设备中,如发电站、电动机控制系统。
    - 负载测试模拟:用于模拟不同负载条件下的表现,确保系统稳定性。
    - 电机启停周期:在电机频繁启停的应用场景中,提供可靠的电阻。
    - 动态制动:用于电力传动系统的动态制动电路。
    - 设备放电:用于设备电源的快速放电,保护操作人员安全。

    兼容性和支持


    - 兼容性:适用于多种电气设备和控制系统,可与其他电子元器件配合使用。
    - 支持服务:TE公司提供电话、电子邮件和在线聊天等多种技术支持方式,用户可以轻松获取帮助。

    常见问题与解决方案


    1. 问题:电阻在高电流下过热。
    - 解决办法:确保散热装置良好,避免长时间满载工作,必要时选择更高功率等级的产品。
    2. 问题:阻值变化过大。
    - 解决办法:检查工作环境温度,必要时更换更合适的工作温度范围内的电阻。
    3. 问题:电阻损坏。
    - 解决办法:检查连接方式,确保正确安装,并遵循制造商的安装指导。

    总结和推荐


    总体而言,TE系列高功率线绕电阻凭借其大功率处理能力、阻燃涂层、环保材料等特点,在众多应用场景中表现出色。对于需要高稳定性和可靠性的重型机械和电气设备来说,这是一款非常值得推荐的产品。如果用户对电阻的功率等级和温度特性有特殊要求,建议详细咨询TE公司的技术支持团队以获得最佳解决方案。

TE500B1R8J参数

参数
精度 ±5%
额定功率 500W
电阻个数 -
引脚数量 -
电阻值 1.8Ω
温度系数 ±440ppm/℃
长*宽*高 316mm(长度)
通用封装 插件
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

TE500B1R8J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE500B1R8J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE500B1R8J TE500B1R8J数据手册

TE500B1R8J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 425.1087
2+ ¥ 408.1043
3+ ¥ 380.8974
5+ ¥ 374.0956
10+ ¥ 374.0956
20+ ¥ 367.2939
50+ ¥ 367.2939
100+ ¥ 367.2939
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 425.1
