5-794636-4

厂牌: TE CONNECTIVITY
产品描述: 24pin 3mm 2 3mm Header,Locking Ramp 5A 2.54μm 锡 黑色 贴片安装
供应商型号: 5-794636-4
供应商: 国内现货
标准整包数: 1

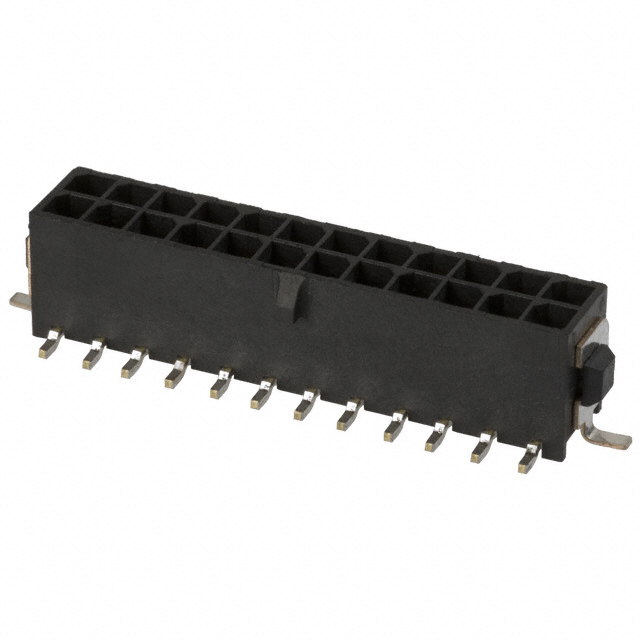

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794636-4

5-794636-4概述

    #

    产品简介


    本文将介绍一款名为Micro MATE-N-LOK的电子元器件——5-794636-4。这款产品属于PCB连接器系列中的PCB Headers & Receptacles(PCB插头与插座),主要应用于电源连接。它是一款垂直安装的板对板连接器,具有24个位置和3毫米中心线间距。此款连接器完全屏蔽,采用表面贴装技术(SMT),接触点镀锡,颜色为黑色。它不仅适合于高密度的电路板设计,还具有优秀的电气特性和机械稳定性。

    技术参数


    以下是关于5-794636-4产品的技术参数表:
    | 参数 | 描述 |

    | 连接器类型 | PCB Mount Header |
    | 安装方向 | 垂直安装 |
    | 中心线(间距) | 3 mm [0.118 in] |
    | 行数 | 2行 |
    | 位置数 | 24个 |
    | 电气特性 | 运行电压:250 VAC |
    | 连接器系统 | 线对板连接器 |
    | 接触面积长度 | 4.15 mm [0.163 in] |
    | 接触尺寸 | 0.64 mm [0.025 in] |
    | 接触载流能力(最大) | 5 A |
    | 操作温度范围 | -40 – 105 °C [-40 – 221 °F] |
    | 连接器长度 | 40 mm [1.57 in] |
    | 连接器高度 | 9.24 mm [0.364 in] |
    | 连接器宽度 | 6.86 mm [0.27 in] |
    | 包装数量 | 175个 |

    产品特点和优势


    独特功能和优势
    - 高电流承载能力:5 A的最大电流承载能力使其适用于各种电力系统和应用。
    - 完全屏蔽设计:增强电磁兼容性,减少信号干扰。
    - 高性能连接器材料:采用高耐温尼龙作为外壳材料,确保长期可靠运行。
    - SMT技术:易于自动化生产和安装,提高生产效率。
    - 卓越的电气特性:UL认可的运行电压达250 VAC,提供稳定的电源连接。
    应用领域
    - 工业自动化:高电流需求的自动化控制系统。
    - 通信设备:用于需要稳定电力供应的数据通信设备。
    - 汽车电子:提供可靠的电源连接解决方案。
    - 消费电子产品:如智能家电、移动设备等需要紧凑高效连接器的应用场合。

    应用案例和使用建议


    实际使用场景
    Micro MATE-N-LOK 5-794636-4因其高电流承载能力和稳定的设计,在工业自动化控制和通信设备中被广泛采用。例如,在数据中心和服务器机房中,此类连接器可以用于管理机柜内复杂的电力分配网络,提供可靠稳定的连接。
    使用建议
    - 在使用过程中,确保连接器正确安装和对齐,以避免接触不良和短路的风险。
    - 考虑到产品的高电流承载能力,应在电路设计中合理分配负载,避免因过载导致连接器损坏。
    - 建议使用专业的焊接工具进行安装,确保焊接质量并延长使用寿命。

    兼容性和支持


    Micro MATE-N-LOK 5-794636-4与一系列其他连接器和配件兼容,例如:
    - 2-794617-4:24位Micro MNL插座壳体
    - 5536504-3:2位微型浮动插头
    - 1-794406-0:迷你UMNL插头
    如有任何技术支持需求,可拨打厂商电话 +1 800 522 6752,以获取专业帮助。

    常见问题与解决方案


    问题一:接触不良
    解决方法:检查连接器是否正确安装并对齐。若存在问题,重新拆卸并安装连接器,确保接触良好。
    问题二:焊点损坏
    解决方法:重新焊接焊点,使用适当规格的焊料,确保焊接牢固。
    问题三:温度过高
    解决方法:确认安装位置通风良好,避免接触高温源。如有必要,可增加散热装置。

    总结和推荐


    产品综合评估
    Micro MATE-N-LOK 5-794636-4以其卓越的性能和可靠性成为电源连接领域的理想选择。其高电流承载能力、完全屏蔽设计和良好的电气特性使其在多种应用中表现出色。无论是在工业自动化还是通信设备领域,这款连接器都能提供稳定可靠的电力连接。
    推荐结论
    鉴于其优异的性能、多样化的应用范围以及厂商提供的优质支持,强烈推荐在电力系统和高密度电路板设计中使用Micro MATE-N-LOK 5-794636-4。无论是新手工程师还是经验丰富的技术人员,都将发现这款连接器在各种应用场景中都能提供卓越的表现。

5-794636-4参数

参数
针脚数 24pin
间距-配接 3mm
排数 2
排距 3mm
类型 Header,Locking Ramp
颜色 黑色
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
额定电流 5A
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5-794636-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794636-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-794636-4 5-794636-4数据手册

5-794636-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
