首页  >  产品百科  >  CPF0603F1K05C1

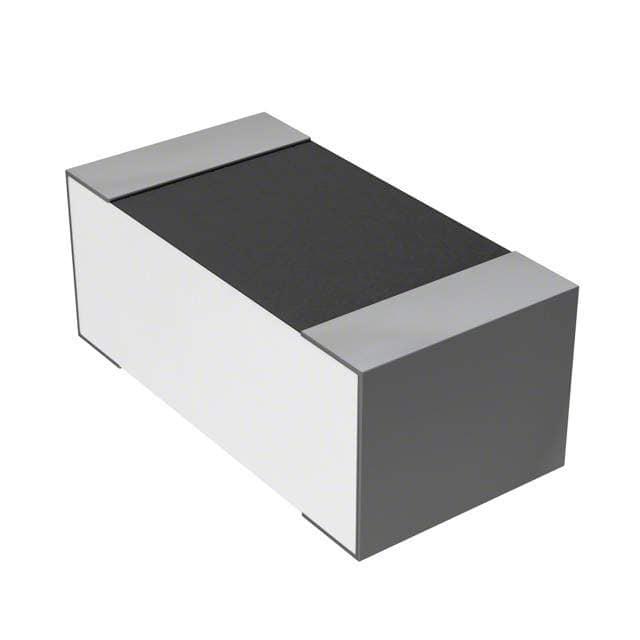

CPF0603F1K05C1

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 1.05KΩ ±1% ±50ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: Q-CPF0603F1K05C1
供应商: 期货订购
标准整包数: 3000
TE CONNECTIVITY 网络阵列电阻 CPF0603F1K05C1

CPF0603F1K05C1概述


    产品简介


    Thin Film Precision Resistors
    Thin Film Precision Resistors是高精度电阻器系列,适用于需要精确度和稳定性的各种应用场合。本系列产品提供从0201到2512尺寸的不同芯片大小,并且拥有从15ppm/°C的温度系数到0.05%的容差值。这些精密电阻广泛应用于通信、工业控制、仪器仪表和医疗设备等多个领域。

    技术参数


    薄型薄膜电阻规格:
    | 芯片尺寸 | 额定功率 (70°C) | 电阻范围 (Ω) | 容差 (%) | 温度系数 (ppm/°C) | 最大操作电压 (V) | 绝缘电阻 (MΩ) | 稳定性 (%) |

    | 0201 | 0.03125W | 49.9Ω 至 75KΩ | 0.1/0.5/1 | 25/50 | 15 | >9999 | 0.5 |
    | 0402 | 0.063W | 4.99Ω 至 511KΩ | 0.05/0.1/0.5/1 | 15/25/50 | 25 | >9999 | 0.5 |
    | 0603 | 0.063W | 4.7Ω 至 1MΩ | 0.05/0.1/0.5/1 | 15/25/50 | 50 | >9999 | 0.5 |
    | 0805 | 0.1W | 4.7Ω 至 2MΩ | 0.05/0.1/0.5/1 | 15/25/50 | 100 | >9999 | 0.5 |
    | 1206 | 0.125W | 4.7Ω 至 2.49MΩ | 0.05/0.1/0.5/1 | 15/25/50 | 150 | >9999 | 0.5 |
    | 1210 | 0.25W | 4.7Ω 至 2.49MΩ | 0.05/0.1/0.5/1 | 15/25/50 | 150 | >9999 | 0.5 |
    | 2010 | 0.25W | 4.7Ω 至 3MΩ | 0.05/0.1/0.5/1 | 15/25/50 | 150 | >9999 | 0.5 |
    | 2512 | 0.5W | 4.7Ω 至 3MΩ | 0.05/0.1/0.5/1 | 15/25/50 | 150 | >9999 | 0.5 |

    产品特点和优势


    1. 高精度和稳定性: 本系列电阻器具有15ppm/°C的温度系数和0.05%的容差,非常适合于高精度和稳定的测量和控制电路。
    2. 广泛适用性: 从最小的0201尺寸到最大的2512尺寸,可以适应多种不同的应用需求。
    3. 坚固耐用: 具备高绝缘电阻 (>9999MΩ) 和优异的耐热、耐湿等特性,可在-55°C至+155°C的环境中稳定工作。
    4. 兼容性强: 可以在多种环境条件下可靠运行,并具有良好的抗老化性能。

    应用案例和使用建议


    应用场景:
    - 通信设备: 在高速通信系统中,使用本系列电阻器可以确保信号传输的精确性和稳定性。
    - 工业控制系统: 在工业自动化设备中,该系列产品可用于精密测量和控制电路,提高系统的精度和可靠性。
    - 医疗设备: 在医疗仪器中,高精度电阻器能够确保测量结果的准确性,保障患者的安全。
    使用建议:
    - 在高温、高湿度环境下使用时,建议进行额外的保护措施,如添加防潮膜或涂层。
    - 对于要求更高稳定性的应用场合,可以选择更低的温度系数型号,例如15ppm/°C的版本。
    - 在设计电路时,应考虑环境温度的变化对电阻值的影响,选择合适的型号以保证性能稳定。

    兼容性和支持


    兼容性:
    - 该系列产品适用于大多数标准PCB制造工艺,并且可以与市场上主流的焊接技术(如回流焊和波峰焊)兼容。
    支持和服务:
    - TE Connectivity提供详尽的技术文档、技术支持和客户服务。如有疑问或需要进一步帮助,请访问官方网站并联系在线客服。

    常见问题与解决方案


    Q1: 如何识别电阻值?
    - A1: 对于0603及更大尺寸的芯片,可以通过IEC四位标记法进行识别。例如,1003代表100Ω的电阻器。
    Q2: 为什么我的电阻器在高温环境下会出现性能下降?
    - A2: 这可能是因为选用了不合适的电阻器型号,建议选用温度系数更低的型号(如15ppm/°C),或者采取额外的散热措施。

    总结和推荐


    总结:
    Thin Film Precision Resistors提供了高精度、高稳定性和广泛的应用范围。这些特点使得它们成为通信、工业控制和医疗设备等领域的理想选择。
    推荐:
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用TE Connectivity的Thin Film Precision Resistors。无论是对于高精度要求还是需要在恶劣环境中工作的场合,这些电阻器都能提供卓越的表现。

CPF0603F1K05C1参数

参数
电阻值 1.05KΩ
电阻个数 -
精度 ±1%
温度系数 ±50ppm/℃
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CPF0603F1K05C1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0603F1K05C1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CPF0603F1K05C1 CPF0603F1K05C1数据手册

CPF0603F1K05C1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0256 ¥ 0.2101
10000+ $ 0.0243 ¥ 0.1989
20000+ $ 0.0229 ¥ 0.1876
50000+ $ 0.0216 ¥ 0.1773
100000+ $ 0.0203 ¥ 0.1661
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 630.3
