3521110KFT

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 110KΩ ±1% ±100ppm/℃ 2512 贴片安装 6.3mm*3.2mm*650μm
供应商型号: 279-3521110KFT
供应商: Mouser
标准整包数: 1

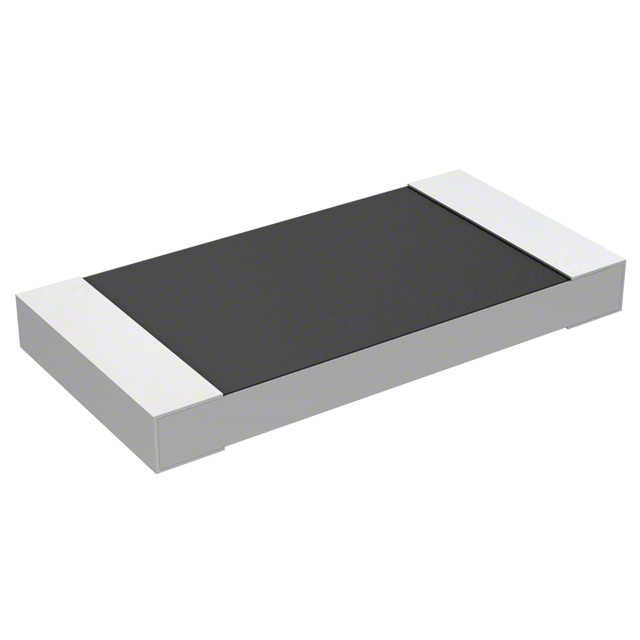

TE CONNECTIVITY 网络阵列电阻 3521110KFT

3521110KFT概述

    SMD Power Resistors AEC-Q200 Qualified

    1. 产品简介


    SMD Power Resistors AEC-Q200 Qualified 是一款适用于汽车和其他高可靠性应用的表面贴装厚膜芯片电阻。该系列产品以其高性能、小尺寸以及高性价比而闻名。它们特别适合高频操作,具有短引脚结构,并且能够在严苛的工作环境中保持稳定的性能。

    2. 技术参数


    - 额定功率:2瓦(在70℃环境温度下)
    - 阻值范围:1Ω 至 10MΩ
    - 精度:±1%、±5%
    - 最大工作电压:250V
    - 最大过载电压:500V
    - 绝缘耐压:500V
    - 温度范围:-55℃ 至 +155℃
    - 终端镀层:哑光锡覆盖镍

    3. 产品特点和优势


    - 小尺寸大功率比:这些电阻器尽管体积小巧,但具有高功率密度,非常适合空间有限的应用。
    - 符合AEC-Q200标准:专为汽车应用设计,通过严格的测试验证其可靠性。
    - 供应商供货形式:采用带状供应,每卷可提供4000个部件。
    - 标记明确:阻值清晰标示在电阻器上,便于识别和管理。

    4. 应用案例和使用建议


    这些电阻器广泛应用于汽车电子、工业自动化、通讯设备等领域。例如,在汽车ECU(电子控制单元)中,它们可以作为电流调节和分压器使用。
    使用建议:
    - 在组装过程中,确保电阻器安装位置符合制造商推荐的焊盘尺寸(宽度3.0mm,间距5.0mm)。
    - 为提高电路稳定性,建议在连接高频率信号时增加适当的滤波措施。

    5. 兼容性和支持


    这些电阻器在多层PCB上表现出良好的兼容性,尤其是4层板结构,其中外部两层铜箔厚度为2oz,内部两层为4oz。此外,TE Connectivity提供全面的技术支持和客户服务,可通过电子邮件、电话或在线聊天获取帮助。

    6. 常见问题与解决方案


    - 问题:电阻器在高温下性能下降?
    解决方法:检查并确保电路设计符合规定的最大工作电压和温度限制,避免长时间超负荷运行。

    - 问题:标记不清?
    解决方法:确认所选型号是否符合标记规范,如E24系列的三数码标记或Ohm值标记等。

    7. 总结和推荐


    这款SMD Power Resistors AEC-Q200 Qualified 在电气特性、可靠性及兼容性方面表现卓越,是一款高度可靠的产品。其广泛的应用场景和强大的支持服务使其成为市场上极具竞争力的选择。强烈推荐在需要高可靠性的应用场景中使用该产品。
    通过以上分析可以看出,TE Connectivity的3521系列SMD电阻器无论是在性能还是应用范围上都具备显著的优势,尤其适合于需要高可靠性和紧凑布局的设计项目。

3521110KFT参数

参数
电阻值 110KΩ
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 6.3mm*3.2mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

3521110KFT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3521110KFT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY 3521110KFT 3521110KFT数据手册

3521110KFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
