1326030-4

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 800nm 锡 12 AWG 压入式 19.75mm(长度)*5.2mm(高度)
供应商型号: 18E8-1326030-4
供应商: 国内现货
标准整包数: 1

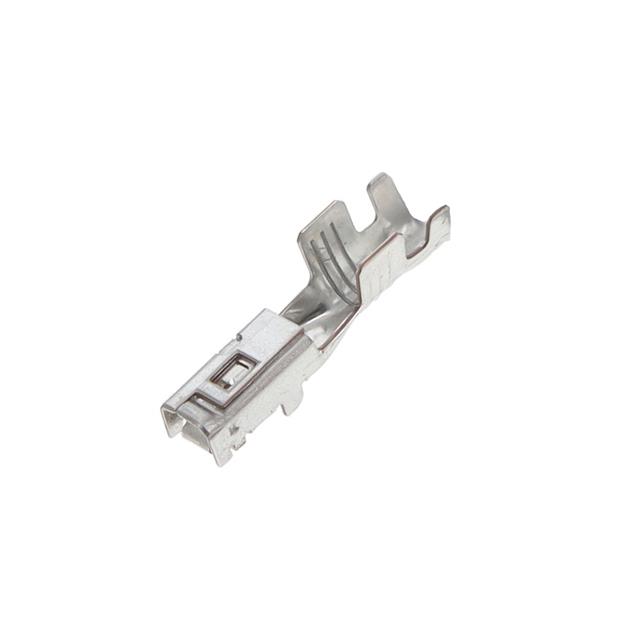

TE CONNECTIVITY 矩形连接器 - 触头 1326030-4

1326030-4概述

    # 1.5/2.8 Connector System - Receptacle 技术手册

    产品简介


    基本介绍
    本产品是一款适用于汽车终端的接插件,型号为1326030-4。其基本规格包括:适配插头宽度为2.8毫米(0.11英寸),插头厚度为0.8毫米(0.031英寸),适配12 AWG电线,适用于1.5/2.8连接器系统。此接插件的主要用途是用于汽车领域的电气连接,提供稳定可靠的电气连接性能。

    技术参数


    规格参数
    - 接插件类型:插座
    - 适配插头宽度:2.8毫米(0.11英寸)
    - 插头厚度:0.8毫米(0.031英寸)
    - 电线规格:12 AWG,3平方毫米(3 mm²)
    性能参数
    - 接触面积:2.8毫米
    - 接触材料:冲压和成型
    - 导线接触端子电镀材料:锡(Tin)
    - 终端连接方式:压接(F-Crimp)
    工作环境
    - 最大操作温度范围:80°C至125°C(176°F至257°F)
    - 使用温度范围:-40°C至125°C(-40°F至257°F)
    尺寸参数
    - 绝缘直径范围:1.2至4.04毫米(0.047至0.161英寸)

    产品特点和优势


    独特功能
    - 采用180度设计,方便安装和维护
    - 支持12 AWG导线,满足多种电气连接需求
    - 采用冲压和成型接触材料,确保长期稳定性
    市场竞争力
    - 在极端温度条件下表现出色,适合恶劣环境
    - 高可靠性和长寿命,减少维护成本

    应用案例和使用建议


    应用场景
    该接插件广泛应用于汽车领域,如发动机舱、车身和仪表盘等需要高可靠性和高耐温性的电气连接点。例如,在汽车电池接线和控制系统中可以使用此类接插件以确保稳定供电。
    使用建议
    - 在安装时,确保导线完全插入且连接牢固
    - 定期检查连接点的松紧度,确保长期可靠性
    - 避免在超过最大工作温度的情况下使用

    兼容性和支持


    兼容性
    该接插件适用于1.5/2.8连接器系统,可与相关配套插头及配件共同使用。此外,该产品还与其他多个终端及配件兼容,具体可参见产品页面上的兼容部件列表。
    厂商支持
    如果在使用过程中有任何疑问或需要技术支持,可通过免费电话+1 800 522 6752联系制造商进行咨询。

    常见问题与解决方案


    常见问题
    1. 如何正确安装该接插件?
    2. 在何种温度范围内可以安全使用?
    解决方案
    1. 确保导线完全插入且牢固连接,避免使用过程中出现松动。
    2. 操作温度应在-40°C至125°C(-40°F至257°F)范围内,超出该范围可能导致连接失效。

    总结和推荐


    产品评价
    该接插件具备高可靠性、耐用性和适应性,适合在极端环境中使用。特别是在汽车制造和维护方面,能够显著提升系统的可靠性和稳定性。
    推荐使用
    鉴于该产品的优异性能和广泛的应用领域,强烈推荐在汽车及其他工业电气连接中使用此款接插件。无论是从质量和稳定性来看,它都是一款值得信赖的产品。

1326030-4参数

参数
触头镀层
触头端接 压接
触头镀层厚度 800nm
类型 功率
线规 12 AWG
长*宽*高 19.75mm(长度)*5.2mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1326030-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1326030-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 1326030-4 1326030-4数据手册

1326030-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
