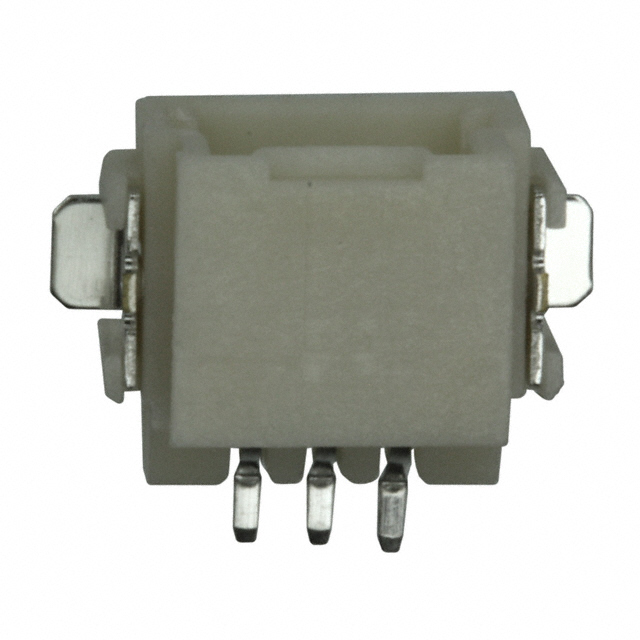

292227-3

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 1.5mm 1 3pin 2A 锡 米黄色 贴片安装 8.9916mm*4.8768mm*7.7mm
供应商型号: J-292227-3
供应商: 云汉优选
标准整包数: 700
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 292227-3

292227-3概述

    # 产品介绍:PCB Mount Header, Right Angle, Wire-to-Board, 3 Position

    产品简介


    本文档介绍的是TE Connectivity公司的PCB Mount Header, Right Angle, Wire-to-Board, 3 Position(型号:292227-3),这是一款适用于印刷电路板(PCB)的连接器,采用直角安装方式,属于电线到板连接系统。它特别设计用于信号传输,适用于多种电子设备。此款连接器具备完全屏蔽结构,具有较高的可靠性及稳定性,是电子设备中不可或缺的组件。

    技术参数


    主要

    技术参数


    - 产品型号:292227-3
    - 中心线(间距):1.5 mm [0.059 in]
    - 位数:3
    - 连接系统:电线到板
    - 连接器系统:直角
    - 接触点材质:黄铜
    - 接触面镀层:锡
    - 接触面积镀层厚度:1 µm [39.37 µin]
    - 接触面积长度:2.4 mm [0.095 in]
    - 接触形式:方柱
    - 操作电压:50 VAC
    - 焊接能力:可承受245°C回流焊
    - 使用温度范围:-22至221°C [-30至105°F]
    尺寸规格
    - 连接器长度:9 mm [0.354 in]
    - 连接器高度:7.7 mm [0.303 in]
    - 连接器宽度:4.9 mm [0.192 in]
    - PCB厚度(推荐):0.8 mm [0.031 in]

    产品特点和优势


    这款TE Connectivity的292227-3连接器具有多项显著的优势和特点,包括:
    - 完全屏蔽结构:防止电磁干扰,确保信号传输的稳定性和可靠性。
    - 高性能材料:接触面采用锡镀层,提高了电镀层的稳定性和寿命。
    - 高温适应性:能够在-22至221°C的温度范围内正常工作,适合各种严苛环境下的应用。
    - 易于组装:支持表面贴装工艺,简化装配流程,提高生产效率。
    - 符合国际标准:通过了UL、CSA等多种认证,确保产品品质与安全性。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化、汽车电子、医疗设备和消费电子产品等领域。例如,在工业控制系统中,它可以作为信号传输的重要组件,保证控制系统的稳定运行;在汽车电子系统中,它可以用于电源管理和传感器接口的连接。
    使用建议
    - 在进行焊接时,务必控制好温度和时间,避免损坏连接器。
    - 建议使用专业工具进行插拔操作,以延长连接器的使用寿命。
    - 对于需要高频信号传输的应用场合,应考虑使用屏蔽更严密的连接器,以减少信号干扰。

    兼容性和支持


    该产品与AMP Mini CT系列中的其他产品兼容,如Mini CT MT Rec Assy 3P Gray等。TE Connectivity提供了全面的技术支持和服务,如有任何疑问或技术支持需求,可拨打+1 800 522 6752联系客服。

    常见问题与解决方案


    1. 如何正确安装此连接器?
    - 确保PCB上的孔位与连接器吻合,正确对齐后使用专业工具进行安装。
    2. 在焊接过程中发现连接器有损伤,如何处理?
    - 检查是否有明显物理损伤,如存在则需更换新的连接器。如果没有,可以重新焊接,并确保温度和时间控制得当。
    3. 如何清洁连接器?
    - 可使用无水酒精或专用清洁剂轻轻擦拭连接器的接触部分,注意不要用力过大,以免造成损坏。

    总结和推荐


    总体而言,TE Connectivity的292227-3是一款性能优越、可靠且实用的连接器产品,特别适用于需要信号稳定传输的应用场景。它在高温、高湿度和严苛环境下的表现尤为出色,具有很强的市场竞争力。因此,强烈推荐在相关领域的产品开发中使用此款连接器。

292227-3参数

参数
触头镀层厚度 - 配接 -
防护等级 -
类型 Detent Lock,Header
间距-配接 1.5mm
额定电流 2A
触头镀层 - 配接
针脚数 3pin
排数 1
颜色 米黄色
长*宽*高 8.9916mm*4.8768mm*7.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

292227-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

292227-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 292227-3 292227-3数据手册

292227-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ ¥ 3.1845
2800+ ¥ 2.9852
库存: 2100
起订量: 700 增量: 0
交货地:
最小起订量为:700
合计: ¥ 2229.15
