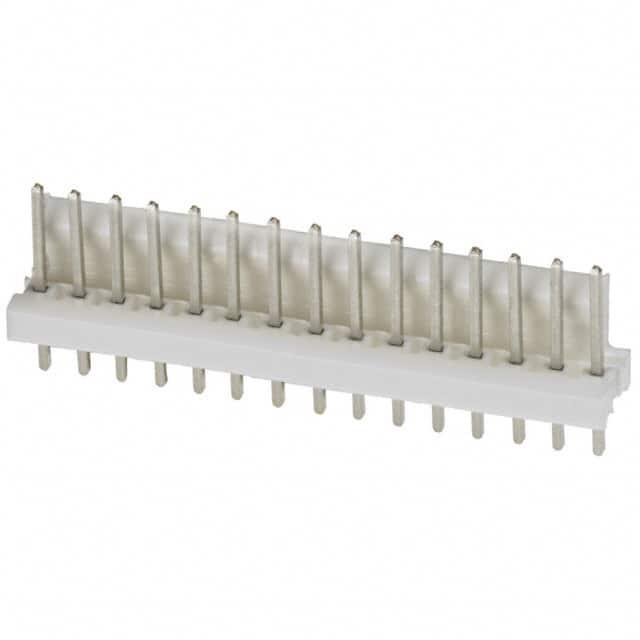

1-640454-5

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距15p单排排针 线对板连接器, MTA-100系列, 直角, 通孔安装
供应商型号: JY-1-640454-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-640454-5

1-640454-5概述

    # PCB Mount Header 技术手册

    产品简介


    PCB Mount Header(垂直焊锡式插头)是一款用于板对板连接的电子元件,它具有15个位置,中心线间距为2.54毫米。这种插头设计主要用于信号传输,并适用于多种工业应用场景。其部分屏蔽设计有助于提高连接的稳定性和可靠性。该插头采用通过孔焊接安装方式,且接触区域镀锡处理,以增强电流传导能力。它属于TE Connectivity公司MTA 100系列的产品,具备良好的耐温性和电气性能。

    技术参数


    - 中心线间距:2.54毫米(0.1英寸)
    - 行数:1
    - 位置数:15
    - 接触类型:针型
    - 接触面积长度:7.49毫米(0.295英寸)
    - 对接插针尺寸:0.64毫米(0.025英寸)
    - 接触电流额定值:5安培
    - 操作电压:250伏交流电
    - 温度范围:-55至105摄氏度(-67至221华氏度)
    - 兼容标准:CSA LR7189, UL E28476
    - 阻燃等级:UL 94V-0
    - 卤素含量:含溴或氯大于900 ppm
    - 波峰焊工艺:适用于265°C的波峰焊

    产品特点和优势


    1. 多位置连接:15个位置的设计使其能够适应多种电路布局需求。
    2. 高温稳定性:能够在-55至105摄氏度的极端温度范围内正常工作。
    3. 可靠的接触性能:接触区域镀锡处理,可以确保稳定的电流传导。
    4. 高电流承载能力:最大电流承载能力为5安培,适合大功率应用。
    5. 部分屏蔽设计:部分屏蔽设计提高了连接的稳定性和可靠性。
    6. 兼容性强:符合多项行业标准,如CSA和UL认证。

    应用案例和使用建议


    应用案例
    这种插头广泛应用于各种工业控制系统、电信设备、仪器仪表等领域。例如,在自动化生产线上的传感器和控制器之间进行信号传输时,它能够提供可靠的数据交换。
    使用建议
    1. 选择合适的PCB厚度:推荐PCB厚度为1.6毫米(0.063英寸),以确保连接的稳定性。
    2. 注意焊接温度:由于该插头适用于波峰焊,建议焊接温度不超过265°C。
    3. 检查环境条件:考虑到宽泛的操作温度范围,使用前应检查应用环境的温度是否符合要求。

    兼容性和支持


    该插头与其他相关配件(如插座、盖子)相兼容,方便组装和维护。此外,TE Connectivity公司提供了详尽的技术支持,包括电话支持(+1 800 522 6752)和技术文档下载服务。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:检查接触区域是否有氧化或污染物,并进行清洁处理。
    2. 温度过载
    - 解决方案:确保应用环境温度在-55至105摄氏度范围内,并定期检查设备散热情况。
    3. 焊接质量问题
    - 解决方案:严格按照焊接温度标准操作,并在焊接后进行目视检查。

    总结和推荐


    该款PCB Mount Header凭借其多位置设计、可靠接触性能、高温稳定性及高电流承载能力,在多种工业应用场景中表现优异。尤其适用于需要频繁信号传输和较高温度稳定性的场合。总体来说,推荐在信号传输密集的应用环境中使用该产品。如果您需要更详细的参数或技术支持,可以通过官方电话获得帮助。

1-640454-5参数

参数
排数 1
颜色 -
针脚数 15pin
间距-配接 2.54mm
额定电流 5A
类型 Header
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 -
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

1-640454-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-640454-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1-640454-5 1-640454-5数据手册

1-640454-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
