2365497-5

厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 2.5mm 1 5pin 4.2A 2μm 锡 贴片安装
供应商型号: 4199554
供应商: 海外现货
标准整包数: 500

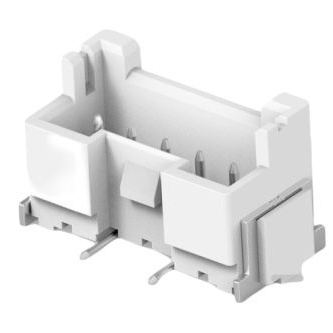

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2365497-5

2365497-5概述


    产品简介

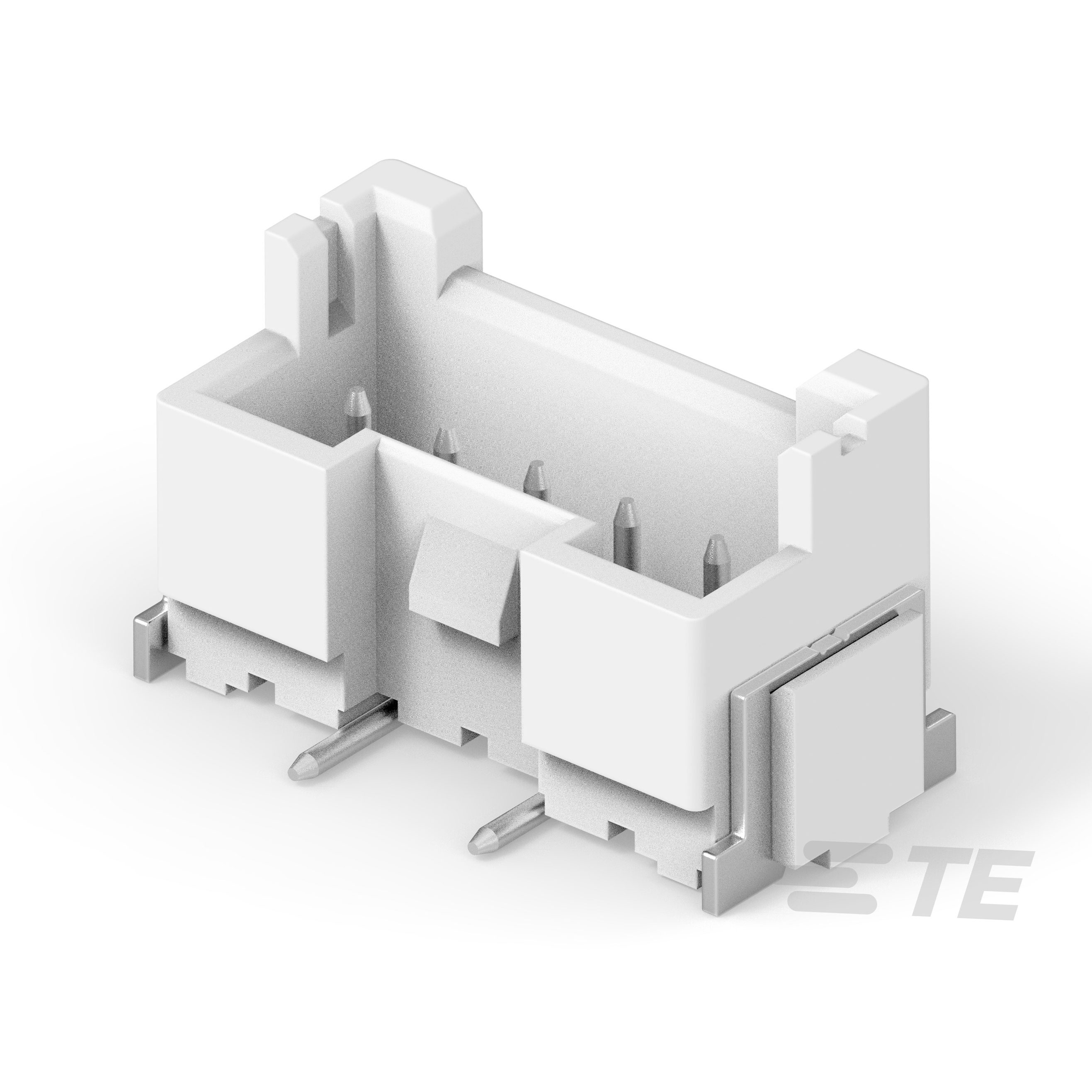

    TE Connectivity EP 2.5 SMT Header是一款适用于线到板连接的产品,采用插销接触设计,安装在2.5mm中心线的0.6mm直径插销头端子上。该产品可应用于各种20至26 AWG电线的连接,广泛用于工业控制、汽车电子和通信设备等领域。

    技术参数


    - 接触电阻:初始最大为3.36毫欧姆,最终最大为8.01毫欧姆(测试组1-7)。
    - 绝缘电阻:初始最小为150000兆欧姆,最终最小为49000兆欧姆(测试组3)。
    - 耐压:能承受1000伏交流电60秒无击穿,泄漏电流不超过1.3毫安(测试组3)。
    - 温度变化:当通过3A电流时,温升不超过30°C(测试组2)。
    - 振动和冲击测试:随机振动和机械冲击测试无任何微秒级以上的间断。
    - 环境适应性:通过了温度冲击、湿度循环、盐雾和腐蚀气体(如硫化氢和氨气)的测试。
    - 焊锡耐热性:在260°C回流焊接环境下无物理损伤(测试组9)。

    产品特点和优势


    - 高可靠性:通过严格的电气、机械和环境测试,确保产品长期稳定运行。
    - 低接触电阻:具有较低的接触电阻,确保信号传输的高效性。
    - 抗腐蚀能力:能抵抗多种腐蚀环境,保证产品在恶劣条件下的耐用性。
    - 易于焊接:良好的焊锡耐热性,适合不同类型的焊接工艺。

    应用案例和使用建议


    应用场景:
    - 工业控制系统:自动化生产线中的传感器与控制板之间的连接。
    - 汽车电子系统:发动机管理系统、刹车系统、安全气囊等关键部位的连接。
    - 通信设备:基站、路由器、交换机等通信设备的内部连接。
    使用建议:
    - 在进行焊接时,注意保持焊接温度和时间的稳定性,以避免因过热导致的接触不良。
    - 在恶劣环境中使用时,应定期检查产品外观是否有损坏,及时更换损坏部件。

    兼容性和支持


    兼容性:
    - 可与标准的2.5mm间距插销端子头配合使用。
    - 适用于各种标准的焊接工艺。
    支持:
    - 提供详细的技术手册和支持文档。
    - 与DMtec合作,提供专业的技术支持和服务。

    常见问题与解决方案


    1. 问题:焊接后发现接触不良
    - 解决方法:检查焊接温度和时间是否符合规范,重新焊接并确保焊接质量。
    2. 问题:接触电阻过高
    - 解决方法:检查接触面是否清洁,必要时重新清洗或更换部件。
    3. 问题:在高温环境下使用时性能下降
    - 解决方法:确认产品是否符合高温环境下的使用要求,并采取适当的散热措施。

    总结和推荐


    综合评估:
    - TE Connectivity EP 2.5 SMT Header 在电气、机械和环境方面的测试均表现优异,是一款高度可靠的产品。
    - 低接触电阻、抗腐蚀能力和良好的焊锡耐热性使其在多种应用场合中表现出色。
    推荐使用:
    - 鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用TE Connectivity EP 2.5 SMT Header,特别是在需要高可靠性连接的工业和汽车电子领域。

2365497-5参数

参数
触头镀层 - 配接
额定电流 4.2A
间距-配接 2.5mm
颜色 -
排数 1
防护等级 -
触头镀层厚度 - 配接 2μm
针脚数 5pin
类型 Header,Push-Pull
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2365497-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2365497-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2365497-5 2365497-5数据手册

2365497-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 4.0874
1000+ ¥ 4.0874
1500+ ¥ 4.0874
2500+ ¥ 4.013
3500+ ¥ 4.013
库存: 4410
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 2043.7
