首页  >  产品百科  >  35605R6FT

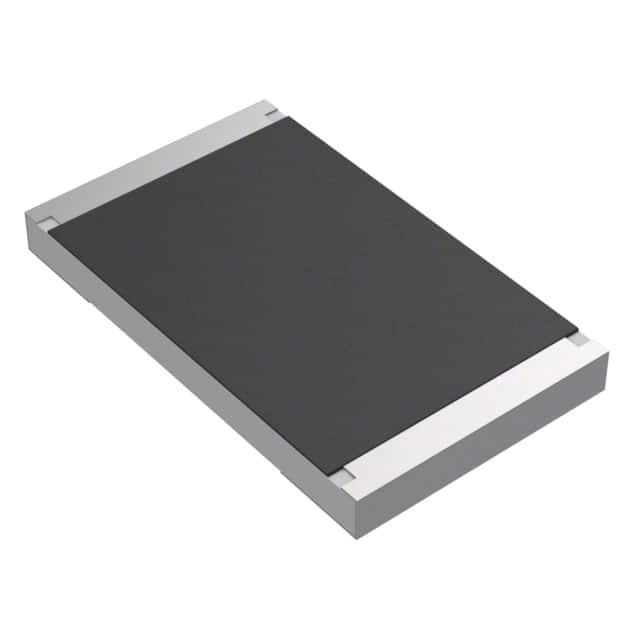

35605R6FT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±200ppm/℃ 5.6Ω 6W 4527 标准安装 11.6mm*6.85mm*1.2mm
供应商型号: 3231132
供应商: 海外现货
标准整包数: 5
TE CONNECTIVITY 其它固定电阻 35605R6FT

35605R6FT概述


    产品简介


    TE Connectivity推出的3560系列SMD高功率薄膜电阻,专为汽车和工业应用设计。这款电阻通过了AEC-Q200认证,适用于自动贴片工艺。它采用4527封装,能够在70°C下承受6W的额定功率。该系列电阻具备广泛的阻值范围,从1Ω到100MΩ,满足多种电路设计需求。

    技术参数


    - 额定功率:6W(在70°C条件下)
    - 阻值范围:1Ω ~ 100MΩ
    - 阻值公差:±1%,±5%
    - 温度系数:
    - 1Ω ≤ R ≤ 10Ω ≤ ±400ppm/℃
    - 10Ω < R ≤ 100Ω ≤ ±200ppm/℃
    - 100Ω < R ≤ 10MΩ ≤ ±100ppm/℃
    - 最大工作电压:300V
    - 最大过载电压:600V
    - 耐压:600V
    - 工作温度范围:-55℃ ~ 155℃
    - 终端电镀:无铅(SnOverNi Barrier)

    产品特点和优势


    3560系列高功率电阻具有多项独特功能和优势:
    - AEC-Q200认证:保证在汽车应用中的可靠性和一致性。
    - 6W大功率:相比同类产品,在相同尺寸下具有更高的功率处理能力。
    - 自动贴片:易于自动化生产线上的装配,提高了生产效率。
    - 广泛的阻值范围:适应各种电路设计需求,提供灵活性。
    - 高可靠性:通过严格的环境测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 电动汽车充电系统:3560系列电阻可作为保护和调节部件,帮助确保系统的安全性和稳定性。
    - 工业控制设备:可用于复杂控制电路中的电流限制和稳压,提高设备的可靠性和耐用性。
    使用建议:
    - 在高功率应用中,考虑到温度影响,确保散热措施得当,避免热效应引起的阻值漂移。
    - 高温环境下使用时,要特别注意产品的温升和热稳定性,以防止过度升温导致的损坏。

    兼容性和支持


    - 兼容性:该电阻适用于大多数标准SMD组装设备,兼容现有主流PCB设计。
    - 技术支持:TE Connectivity提供详尽的技术文档和支持服务,确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度上升导致阻值变化 | 使用适当的散热器,确保良好的热管理 |
    | 过载损坏 | 使用超过最大额定值的操作电压和电流 |
    | 焊接后电阻值变化 | 确保焊接过程符合规范,使用适当的助焊剂 |

    总结和推荐


    综上所述,3560系列SMD高功率薄膜电阻是一款性能卓越的产品,适合需要高可靠性和高功率处理能力的应用。它的多功能性、广泛阻值范围以及对高环境要求的良好适应性使其在市场上具有很强的竞争优势。因此,我们强烈推荐在高功率和高性能需求的应用中选择此产品。

35605R6FT参数

参数
电阻个数 -
引脚数量 -
电阻值 5.6Ω
温度系数 ±200ppm/℃
精度 ±1%
额定功率 6W
长*宽*高 11.6mm*6.85mm*1.2mm
通用封装 4527
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

35605R6FT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35605R6FT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 35605R6FT 35605R6FT数据手册

35605R6FT封装设计

查看详情并下载
Symbol
Footprint
3D Model
