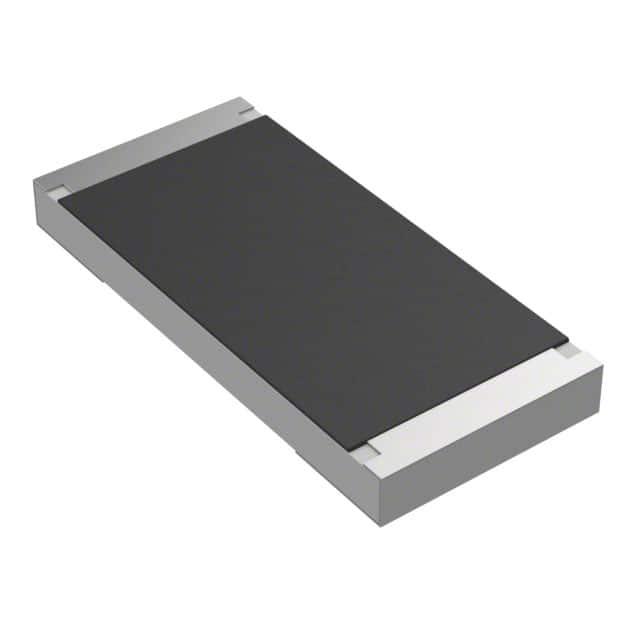

3550390KFT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±100ppm/℃ 390KΩ 5W 4320 标准安装 11mm*5mm*1.2mm
供应商型号: 3230979
供应商: 海外现货
标准整包数: 5
TE CONNECTIVITY 其它固定电阻 3550390KFT

3550390KFT概述

    # SMD High Power Resistors: A Comprehensive Overview

    产品简介


    TE Connectivity推出的3550系列厚膜高功率电阻器是市场上的一款高性能电子元器件,适用于大规模自动化放置及大多数应用场合。这款产品是3522系列的姊妹款,具有出色的性能和稳定性。3550系列电阻器采用7英寸卷带包装,每卷包含1000个元件。
    主要功能和应用领域
    - 主要功能:5W额定功率(在70℃条件下),适用于高电流应用场景。
    - 应用领域:广泛应用于汽车制造、工业控制、通信设备及其他需要高可靠性的电子系统。

    技术参数


    以下为3550系列电阻器的主要技术参数:
    | 参数名称 | 规格 |

    | 额定功率 | 5W@70℃(4320封装) |
    | 电阻范围 | 1Ω 至 10MΩ |
    | 电阻容差 | ±1%,±5% |
    | 温度系数(TCR) | 1Ω至10Ω:±100 PPM/℃ |
    10.1Ω至10MΩ:±100 PPM/℃ |
    | 最大工作电压 | 300V |
    | 过载电压 | 600V |
    | 绝缘耐压 | 600V |
    | 工作温度范围 | -55℃ 至 155℃ |

    产品特点和优势


    - 高可靠性:5W的高功率等级保证了在多种环境下持续稳定运行。
    - 自动化生产:适合大规模自动化生产和表面贴装技术(SMT)。
    - 广泛的电阻值范围:覆盖从1Ω到10MΩ的宽广电阻范围,满足多种应用场景的需求。
    - 优越的环境适应性:在极端温度和湿度条件下依然保持良好的性能。

    应用案例和使用建议


    实际应用案例
    3550系列电阻器被广泛应用于汽车电子、工业控制系统及通讯设备中,确保电路的稳定性和可靠性。
    使用建议
    - 设计注意事项:在设计电路时,需考虑散热问题,尤其是在高功率工作条件下。
    - 安装建议:建议使用符合规范的焊接工艺,以保证焊接质量和产品的长期稳定性。

    兼容性和支持


    - 兼容性:此系列电阻器与多种SMT设备兼容,能够灵活集成到各种电子系统中。
    - 技术支持:如需进一步技术支持,可通过访问[TE Connectivity官网](http://www.te.com/help)获得电话、邮件或在线聊天服务。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接工艺参数,确保焊接温度和时间符合要求。
    2. 问题:温度变化导致阻值不稳定。
    - 解决方案:选择更稳定的材料或调整电路设计,减少外部温度对阻值的影响。
    3. 问题:存储过程中性能下降。
    - 解决方案:确保存储条件符合制造商要求,避免恶劣环境影响产品质量。

    总结和推荐



    总结


    3550系列高功率电阻器凭借其卓越的性能和广泛应用,在众多同类产品中脱颖而出。其在高可靠性和环境适应性方面的表现尤为突出。
    推荐
    鉴于其在性能和应用领域的优势,强烈推荐使用3550系列电阻器。无论是在汽车电子还是工业控制系统中,它都能提供可靠的解决方案,助力您的产品在市场上更具竞争力。

3550390KFT参数

参数
电阻值 390KΩ
温度系数 ±100ppm/℃
精度 ±1%
额定功率 5W
电阻个数 -
引脚数量 -
长*宽*高 11mm*5mm*1.2mm
通用封装 4320
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

3550390KFT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3550390KFT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 3550390KFT 3550390KFT数据手册

3550390KFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
