644875-6

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 1 6pin 5A 锡 通孔安装
供应商型号: N-644875-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 644875-6

644875-6概述


    产品简介

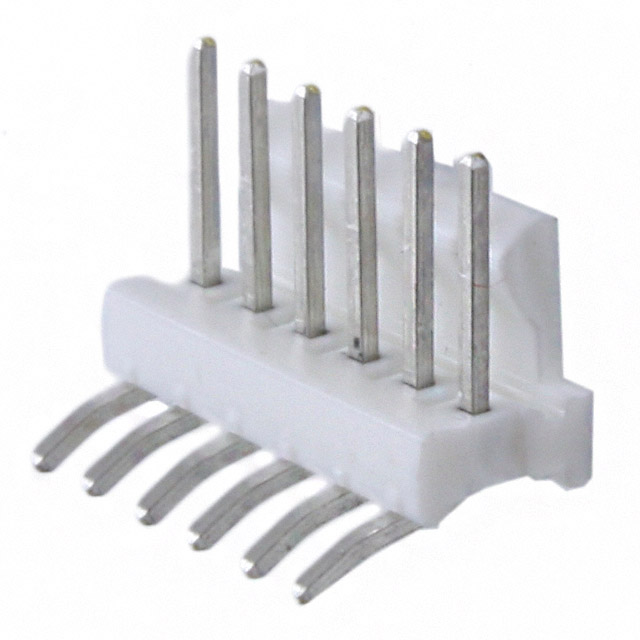

    644875-6 PCB Mount Header: 一种适用于印刷电路板的直角插座连接器
    644875-6 PCB Mount Header 是一种用于印刷电路板(PCB)的直角插座连接器,主要应用于线到板连接。它采用通过孔焊接(Through Hole Solder)方式固定在PCB上,具备良好的电气特性和机械强度,适用于信号传输等应用场景。本产品属于 PCB Headers & Receptacles 类别,属于 Wire-to-Board 连接系统的一部分。

    技术参数


    644875-6 PCB Mount Header 的技术参数如下:
    - 产品类型: PCB Mount Header, 右角设计
    - 中心线间距(Pitch): 2.54 mm [.1 in]
    - 位置数: 6
    - 接触类型: 针状接触
    - 焊接方式: 通过孔焊接
    - 接触电流承载能力: 最大5 A
    - 工作电压: 250 VAC
    - 工作温度范围: -55 – 105 °C [-67 – 221 °F]

    产品特点和优势


    644875-6 PCB Mount Header 具备以下特点和优势:
    - 模块化设计: 支持多达6个位置,方便灵活布局和组装。
    - 直角结构: 提供更稳定的电气连接和机械支撑,适合紧凑空间的安装。
    - 优异的电气特性: 高达250 VAC的工作电压和最大5 A的电流承载能力,确保可靠信号传输。
    - 环境适应性强: 在极端温度下仍能保持稳定性能,适用范围广泛。
    - 材料选择优质: 使用镀锡铜合金材料,具有优良的导电性和耐腐蚀性。

    应用案例和使用建议


    应用案例:
    - 适用于汽车电子、工业控制、通信设备等多种领域的信号传输。
    - 常用于需要高可靠性和稳定性的场合,如传感器连接、电机控制等。
    使用建议:
    - 确保PCB厚度符合推荐值1.6 mm [0.063 in],以保证连接的稳固性和可靠性。
    - 在安装过程中要确保所有插针和焊接点的完好无损,以避免接触不良或虚焊现象。

    兼容性和支持


    - 兼容性: 与标准尺寸的插座连接器兼容,便于系统集成。
    - 厂商支持: 提供技术支持电话+1 800 522 6752,提供详尽的技术文档和支持服务。
    - 认证情况: 符合欧盟RoHS、ELV、REACH等环保和安全规范,确保产品质量与环保合规性。

    常见问题与解决方案


    - Q: 如何正确识别和区分不同位置的插针?
    A: 参考手册中的图表和标记,确保每个插针按照正确的顺序安装。
    - Q: 如何处理虚焊或接触不良的问题?
    A: 检查焊接质量,必要时重新进行焊接操作;检查插针与插座的接触是否紧密。

    总结和推荐


    644875-6 PCB Mount Header 作为一种高品质的直角插座连接器,凭借其卓越的电气性能、可靠的机械结构以及广泛的适用性,在多个领域中表现出色。考虑到其在紧凑设计中的多功能性和良好的环境适应性,我们强烈推荐这款产品给需要高性能信号传输解决方案的工程师和设计师。在购买和使用过程中,请确保参考技术手册以获得最佳效果。

644875-6参数

参数
排数 1
颜色 -
额定电流 5A
针脚数 6pin
类型 Friction Lock,Header
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 -
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

644875-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

644875-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 644875-6 644875-6数据手册

644875-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
