首页  >  产品百科  >  CRGH2010J6M8

CRGH2010J6M8

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 6.8MΩ ±5% ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*550μm
供应商型号: Q-CRGH2010J6M8
供应商: 期货订购
标准整包数: 4000

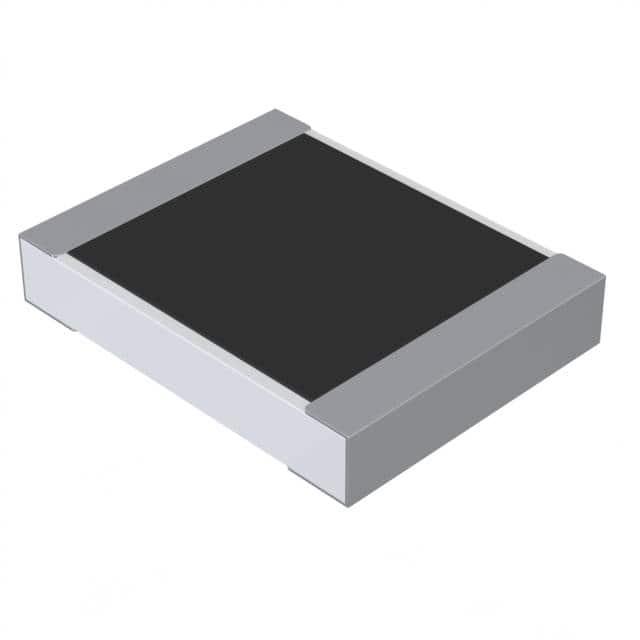

TE CONNECTIVITY 网络阵列电阻 CRGH2010J6M8

CRGH2010J6M8概述

    高功率厚膜贴片电阻技术手册

    产品简介


    高功率厚膜贴片电阻(High Power Thick Film Chip Resistors)是一种高性能的电子元件,专为工业和通用用途设计。这些电阻器具有高功率密度,适用于多种应用场合。本系列电阻器提供七种不同的封装尺寸,范围从小型的0402到大型的2512,能够满足不同设计需求。

    技术参数


    以下是根据技术手册中提供的数据提取的主要技术参数:
    | 封装尺寸 | 功率额定值(W)@70°C | 电阻范围(Ω) | 最大工作电压(V) | 最大过载电压(V) | 击穿电压(V) | 温度范围(℃) |

    | 0402 | 0.1 | 1R0 ~ 10M | 50 | 100 | 100 | -55~155 |
    | 0603 | 0.2 | 1R0 ~ 10M | 50 | 100 | 300 | -55~155 |
    | 0805 | 0.33 | 1R0 ~ 10M | 150 | 300 | 500 | -55~155 |
    | 1206 | 0.5 | 1R0 ~ 10M | 200 | 400 | 500 | -55~155 |
    | 1210 | 0.75 | 1R0 ~ 10M | 200 | 500 | 500 | -55~155 |
    | 2010 | 1 | 1R0 ~ 10M | 200 | 500 | 500 | -55~155 |
    | 2512 | 2 | 1R0 ~ 10M | 250 | 500 | 500 | -55~155 |
    此外,这些电阻器的终端采用镀锡镍层,具有出色的电气性能。通过激光进行精密修整以达到指定的精度等级。

    产品特点和优势


    高功率厚膜贴片电阻的优势在于其高功率密度和宽泛的工作温度范围,这使得它们非常适合需要高可靠性的工业应用。另外,通过精密修整和激光调整,电阻器的精度得到了很好的保证,从而确保了稳定性和可靠性。

    应用案例和使用建议


    这类电阻器广泛应用于工业控制、电源管理等领域。例如,在一个电机驱动电路中,可以使用这些电阻器来实现电流采样和保护。在使用时,需要注意选择合适的封装尺寸以适应特定的应用需求,并确保工作电压不超过规定的最大值。
    建议在设计时,考虑环境温度和负载情况对电阻器的影响,以避免过热导致损坏。同时,使用适当的散热措施也是确保电阻器正常工作的关键。

    兼容性和支持


    这些高功率厚膜贴片电阻具有良好的兼容性,可以与其他标准电子元件配合使用。厂商提供了详尽的技术支持,包括在线帮助、电话咨询和实时聊天服务,可以通过访问www.te.com/help获取更多帮助。

    常见问题与解决方案


    根据技术手册,常见的问题及解决方案如下:
    1. 问题:过热损坏
    - 解决方案:检查工作电压是否超过额定值,并确保适当的散热措施。
    2. 问题:精度不准确
    - 解决方案:确保按照制造商的建议操作,如温度控制和正确的安装方法。
    3. 问题:机械损伤
    - 解决方案:确保在处理和安装过程中轻柔操作,避免施加外力。

    总结和推荐


    总体而言,高功率厚膜贴片电阻具有很高的可靠性和稳定性,特别适合在工业环境中使用。它们在高功率密度和温度适应性方面表现出色,是众多应用的理想选择。强烈推荐在需要高可靠性和稳定性的情况下使用这些电阻器。

CRGH2010J6M8参数

参数
电阻值 6.8MΩ
电阻个数 -
精度 ±5%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 5mm*2.5mm*550μm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGH2010J6M8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGH2010J6M8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CRGH2010J6M8 CRGH2010J6M8数据手册
