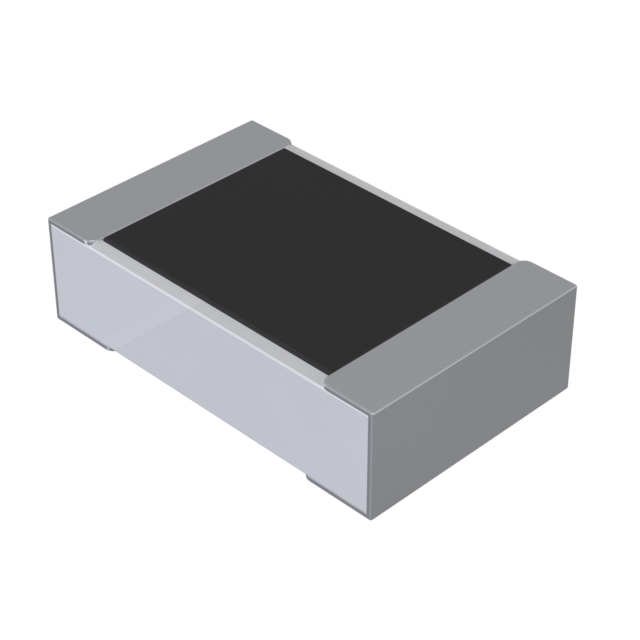

RN73C2A31K6BTDF

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 31.6KΩ ±0.1% ±10ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 4062866
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 RN73C2A31K6BTDF

RN73C2A31K6BTDF概述

    # Thin Film Precision Resistors 技术手册

    产品简介


    Thin Film Precision Resistors(薄膜精密电阻)是一种高精度的电子元器件,广泛应用于各种工业领域。这些电阻器采用薄膜技术制造,具有极高的稳定性和精确度,能够满足高精度测量和控制的需求。本系列电阻器适用于通信设备、工业控制系统、仪器仪表及医疗设备等领域。
    主要功能
    - 高精度:具备极低的温度系数(TCR),分别为5ppm/°C和10ppm/°C。
    - 广泛的阻值范围:覆盖E24和E96标准阻值网格。
    - 稳定性高:能够在广泛的温度范围内保持稳定的性能。
    应用领域
    - 通信设备
    - 工业自动化
    - 医疗设备
    - 测试仪器

    技术参数


    以下是RN73系列电阻器的主要技术规格:
    | 参数 | 值 |

    | 额定功率 | 0.063W至0.5W |
    | 工作温度范围 | -55°C至+155°C |
    | 最大操作电压 | 25V至150V |
    | 最大过载电压 | 50V至300V |
    | 温度系数(TCR) | 5ppm/°C或10ppm/°C |
    | 阻值范围 | 49.9Ω至1MΩ |
    | 容差 | ±0.01%,±0.05%,±0.1% |

    产品特点和优势


    1. 高精度:凭借先进的薄膜技术,电阻器的阻值精度可达±0.01%,温度系数低至5ppm/°C。
    2. 稳定性强:在极端环境下仍能保持稳定性能,适合苛刻的应用场景。
    3. 适用性强:提供多种封装尺寸(如0402、0603、0805等),适应不同设计需求。
    4. 可靠性高:通过多项严苛测试(如高温老化、湿热试验等),确保长期可靠运行。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于信号调理电路,确保信号传输的准确性。
    2. 医疗设备:在精密传感器中使用,以提高测量精度。
    3. 工业控制:用于精密仪表和控制器中,保障系统的稳定性。
    使用建议
    - 在选择电阻时,需根据具体应用场景选择合适的封装尺寸和阻值范围。
    - 为避免焊接过程中的损坏,建议使用推荐的焊锡曲线进行操作。
    - 对于高功耗场景,需注意散热设计以防止过热。

    兼容性和支持


    兼容性
    - 该系列产品与主流PCB布局工具兼容,方便工程师设计。
    - 可与其他标准电子元器件无缝集成,便于系统集成。
    支持和服务
    - 厂商提供详尽的技术文档和技术支持。
    - 提供样品服务,帮助客户快速验证产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值偏差较大 | 检查焊接温度曲线是否符合要求 |
    | 长期使用后性能下降 | 确保使用环境符合规定条件 |
    | 无法准确识别标记 | 使用电桥法或其他测量工具辅助确认 |

    总结和推荐


    综合评估
    RN73系列薄膜精密电阻以其高精度、高稳定性和广泛的适用性,在工业和科研领域表现优异。其出色的温度系数和阻值精度使其成为精密测量和控制的理想选择。
    推荐使用
    对于需要高精度和高稳定性的应用场景,强烈推荐使用RN73系列电阻器。无论是通信、工业还是医疗领域,该产品都能提供卓越的性能和支持。
    如果您正在寻找一款高性能的电阻器,RN73系列是您的理想之选!

RN73C2A31K6BTDF参数

参数
电阻值 31.6KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±10ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C2A31K6BTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C2A31K6BTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY RN73C2A31K6BTDF RN73C2A31K6BTDF数据手册

RN73C2A31K6BTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
