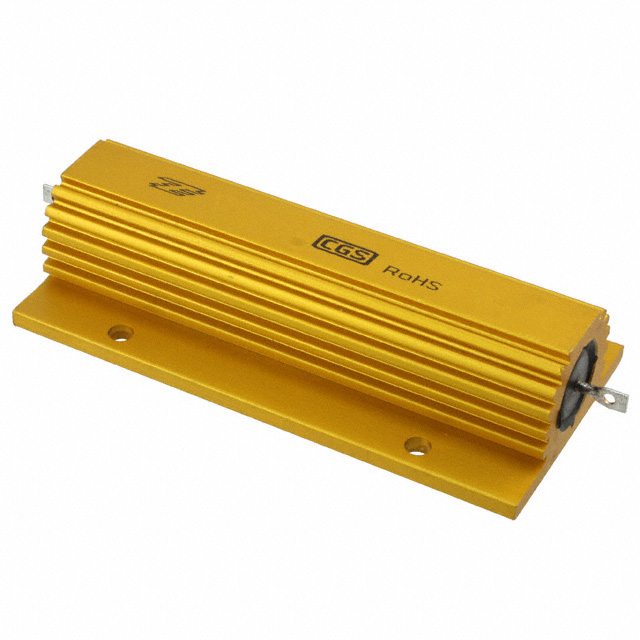

HSC15010RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 10Ω ±5% ±50ppm/℃ 插件 法兰安装 98mm*47.5mm*26mm
供应商型号: N-HSC15010RJ
供应商: 云汉优选
标准整包数: 5
TE CONNECTIVITY 网络阵列电阻 HSC15010RJ

HSC15010RJ概述

    高品质铝制外壳功率电阻:TE Connectivity HS系列

    产品简介


    TE Connectivity HS系列是市场上最大范围的高品质铝制外壳功率电阻之一,覆盖从5瓦特到300瓦特的功率范围。这些电阻以其卓越的稳定性和可靠性闻名,适用于广泛的工业应用,如制动电阻、平衡电阻、电容充电放电、Crowbar电路、滤波器以及通用电气机械等领域。HS系列具有丰富的标准型号,同时也提供定制设计以满足特定需求。

    技术参数


    HS系列功率电阻的技术规格如下:
    | 特性 | 规格 |

    | 功率范围 | 5W 至 300W(可选最高500W和1000W版本) |
    | 额定散热器温度下的功耗(瓦特) |
    • HSA5-HSA50:5.5W 至 20W
    • HSA75-HSC75:45W 至 75W
    • HSC100-HSC300:50W 至 75W
    |
    | 不带散热器的功耗(瓦特) |
    • HSA5-HSA50:45W 至 75W
    • HSA75-HSC75:20W 至 45W
    • HSC100-HSC300:50W 至 75W
    |
    | 电阻值范围 |
    • 最小值:R01 至 R05
    • 最大值:10KΩ 至 100KΩ
    |
    | 最大工作电压 |
    • 直流或交流峰值:160V 至 2500V
    |
    | 绝缘电阻 | 干燥条件下:最低10,000MΩ;湿气测试后:最低1000MΩ |
    | 击穿电压 | 交流峰值:1400V 至 5600V |
    | 长期稳定性 |
    • 小于100Ω:50ppm/°C
    • 大于100Ω:30ppm/°C
    |
    | 容差 | 标准:5%,其他选项:10%、3%、2%、0.5% 和 0.25% 可用 |

    产品特点和优势


    HS系列功率电阻的主要特点和优势如下:
    - 可靠的设计:作为行业领导者,拥有超过50年的设计和制造经验。
    - 广泛应用:适合各种行业,包括制动、平衡、电容充电放电、Crowbar、滤波和通用电气机械等。
    - 定制解决方案:可根据具体应用需求提供定制化设计。
    - 多种选择:提供了广泛的电阻值和电压范围。
    - 高性能:具有低电阻、低电感和高电压版本,满足不同应用场景的需求。

    应用案例和使用建议


    HS系列电阻广泛应用于各种工业控制系统和电力系统中。例如,在电力供应系统中用于限流和能量吸收。此外,在电机控制和驱动系统中也常用作制动电阻。
    使用建议:
    1. 在使用过程中确保散热器正确安装并保持良好的散热效果。
    2. 注意不同型号之间的散热器尺寸差异,选择合适的散热方案。
    3. 确保环境温度不超过产品规定的最大工作温度,以保证正常工作。

    兼容性和支持


    HS系列电阻与各种电源供应器和电力电子设备高度兼容。TE Connectivity 提供详尽的技术支持和维护服务,包括设计咨询、现场技术支持和维修服务。如有任何问题,可通过电子邮件、电话或在线聊天获得帮助。

    常见问题与解决方案


    1. 问题:散热不良导致过热损坏?
    - 解决方法:确保散热器正确安装并保持良好通风,必要时可以选用更好的散热材料。
    2. 问题:长时间运行稳定性降低?
    - 解决方法:根据需要进行降额使用,遵守相关的降额曲线,避免超载。
    3. 问题:无法达到预期电阻值?
    - 解决方法:检查是否符合规定的环境条件和接线方式,必要时请联系技术支持。

    总结和推荐


    HS系列铝制外壳功率电阻凭借其出色的稳定性和广泛的适用范围,在众多应用场景中表现出色。其高可靠性、丰富的产品线和全面的技术支持使其成为行业内的理想选择。对于寻求高效能、可靠且易于维护的电阻解决方案的应用工程师来说,强烈推荐使用HS系列电阻。

HSC15010RJ参数

参数
电阻值 10Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 98mm*47.5mm*26mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

HSC15010RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC15010RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC15010RJ HSC15010RJ数据手册

HSC15010RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
