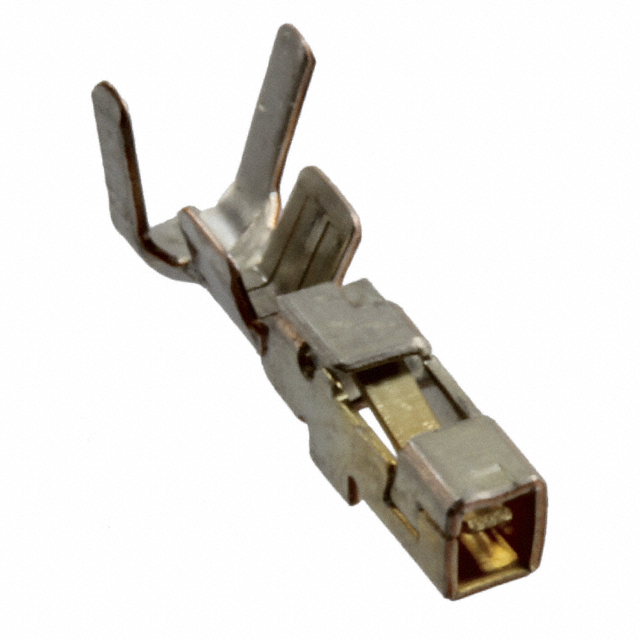

1747591-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 信号 Grace Inertia 母端子有助于采用惯性锁定机制,可同时形成电路回路并“锁定”连接器。这会带来理想的插接可靠性,防止错配,告别复杂的检查流程。
供应商型号: A117896CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 1747591-1

1747591-1概述

    #

    产品简介


    本文将介绍一款名为GRACE INERTIA 2.5的电子元器件——1747591-1型插座接触件。这款产品主要用于信号传输,广泛应用于各类连接器中。其主要功能是通过锁紧插针实现稳定可靠的电连接,并适用于各种小型设备和电子系统。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 额定电压: 50 VAC, 50 VDC
    - 绝缘电阻: ≥ 1000 MΩ
    - 接触电流: 最大 3 A
    - 接触方式: 插座接触
    - 接触材质: 镀金接触面,镍基底层
    - 线缆尺寸: 22-20 AWG
    - 接触宽度: 0.5 mm [0.02 in]
    - 接触厚度: 0.46 mm [0.018 in]
    - 矩形端子尾厚: 0.5 mm [0.02 in]
    - 矩形端子宽度: 0.7 mm [0.027 in]
    - 绝缘直径范围: 1.4 – 1.9 mm [0.055 – 0.075 in]
    - 线径: 0.31 – 0.53 mm²
    - 操作温度范围: -30°C 到 105°C [-22°F 到 221°F]

    产品特点和优势


    GRACE INERTIA 2.5 插座接触件具有以下显著特点和优势:
    - 稳定性: 锁紧插针设计确保了接触点的稳定性,提高了整体可靠性。
    - 耐久性: 镀金接触面和镍基底层增加了抗腐蚀能力,延长使用寿命。
    - 多功能性: 适用于多种小型设备和电子系统,具有广泛的适用性。
    - 安全性: 符合欧盟RoHS、ELV和REACH标准,确保产品安全可靠。

    应用案例和使用建议


    应用案例
    该接触件适用于多个领域的连接需求,例如:
    - 消费电子产品: 如手机、平板电脑的内部连接器。
    - 工业控制: 自动化设备中用于传感器与控制器间的信号传输。
    - 医疗设备: 精密医疗仪器中用于信号传输的稳定连接。
    使用建议
    为了确保最佳性能和长久的使用寿命,建议:
    - 在安装时遵循正确的焊接和压接工艺。
    - 定期检查连接器的状态,以确保无松动和腐蚀现象。
    - 根据不同的应用场合选择合适的线缆直径和型号。

    兼容性和支持


    该接触件与多种相关组件和设备兼容,如不同类型的连接器外壳和端子板。此外,制造商提供详尽的技术支持和维护服务,包括热线电话:+1 800 522 6752,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    问题1: 接触件接触不良
    解决方案: 检查连接器的接触部分是否清洁无污垢,并确认接触压力是否正常。
    问题2: 接触件损坏
    解决方案: 确认所使用的线缆尺寸是否符合要求,并使用合适的工具进行压接。
    问题3: 连接不稳定
    解决方案: 检查安装环境的温度和湿度是否适宜,避免极端环境影响。

    总结和推荐


    综上所述,GRACE INERTIA 2.5插座接触件是一款性能优越、可靠性高的产品,适用于多种应用场景。它不仅具备出色的稳定性和耐久性,还通过了多项国际认证,保证了产品的安全性和合规性。因此,我强烈推荐这一产品给需要高质量连接解决方案的用户。

1747591-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 400mm
类型 Connector Headers and PCB Receptacles
线规 20-22 AWG
长*宽*高 7.9mm(长度)*2.8mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装
