2842140-4

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 2 8pin 2A 760nm 金 黑色 通孔安装
供应商型号: JY-2842140-4
供应商: 云汉优选
标准整包数: 1

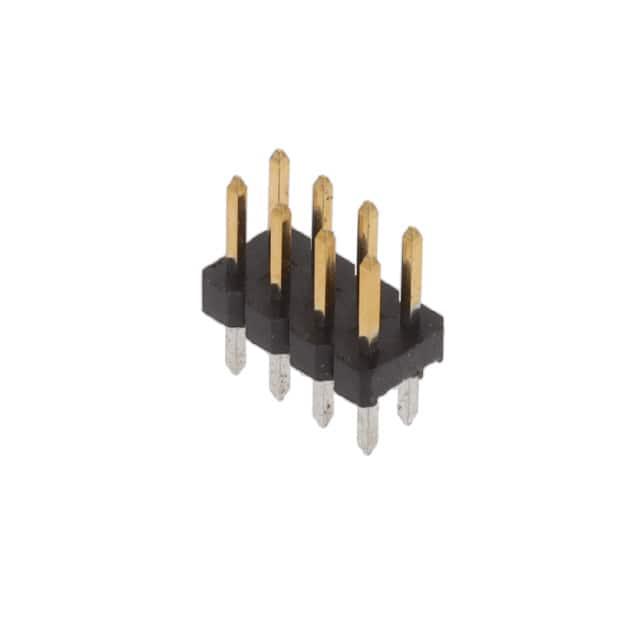

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842140-4

2842140-4概述


    产品简介


    TE Connectivity (TE) 的 AMPMODU 2 mm 连接器家族提供了一系列可靠的板对板和线对板连接解决方案。这些2毫米引脚占用的PCB空间比标准2.54毫米(0.100英寸)中心线少38%,允许客户在其电路板上构建更多的功能。这些断开式插头与市场上其他主要品牌的插座互配,广泛应用于自动化装配和其他制造工艺中。

    技术参数


    - 材料:
    - 镀层:30 µ” [0.76 µm] 金,15 µ” [0.38 µm] 金,4 µ” [0.1 µm] 金镀层,锡
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境:UL94 V0,低卤素,运行环境等级III
    - 规格:
    - 产品规格:108-64040
    - 应用规格:114-64040
    - RoHS和REACH合规
    - UL认证待定
    - VDE认证
    - 电气特性:
    - 电流承载能力:最大2A
    - 绝缘耐压:650VAC
    - 工作电压:125VDC 或 125VAC RMS
    - 机械特性:
    - 工作温度:锡镀层为-40°C至105°C,金镀层为-40°C至125°C
    - 焊接能力:最高可承受260°C回流焊接
    - 振动性能:无电气连续性超过1微秒

    产品特点和优势


    1. 节省空间:相比2.54毫米(0.100英寸)中心线,AMPMODU 2 mm 引脚可以节省38%的PCB空间,使用户能够在有限的空间内添加更多功能。
    2. 高效且经济:适用于自动表面贴装和通孔回流制造工艺,能够显著提高生产效率并降低成本。
    3. 兼容性:与其他主要品牌插座的互配解决方案,提供了广泛的选择和灵活性。

    应用案例和使用建议


    - 应用领域:工业控制系统、机器人、仪器仪表、建筑和家庭自动化系统等。
    - 使用建议:建议在设计时考虑散热需求,尤其是在高温环境下,确保有足够的通风和散热措施以保证长期稳定运行。

    兼容性和支持


    - 兼容性:与市场上其他主要品牌的插座互配,提供了广泛的兼容选项。
    - 支持:TE Connectivity 提供技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:如何确保焊点牢固?
    - 解决方案:使用回流焊接工艺,并确保焊接温度不超过260°C,同时进行适当的冷却过程。
    - 问题:如何应对高温环境下的使用?
    - 解决方案:选择金镀层,可以在高达125°C的环境中正常工作。

    总结和推荐


    总体来看,TE Connectivity 的 AMPMODU 2 mm 断开式插头在节省空间、提高效率和广泛的适用性方面表现出色。对于需要紧凑布局和高可靠性连接的应用场合,它是一个非常值得推荐的选择。如果您正在寻找一种能够提高PCB组装效率且性能稳定的连接解决方案,AMPMODU 2 mm 断开式插头将是理想的选择。

2842140-4参数

参数
触头镀层厚度 - 配接 760nm
排数 2
类型 Breakaway,Header,Push-Pull
针脚数 8pin
间距-配接 2mm
颜色 黑色
触头镀层 - 配接
额定电流 2A
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

2842140-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842140-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842140-4 2842140-4数据手册

2842140-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
