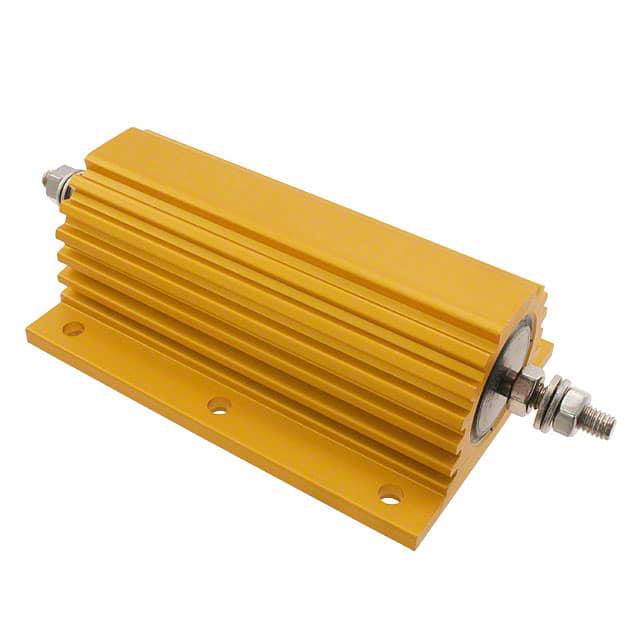

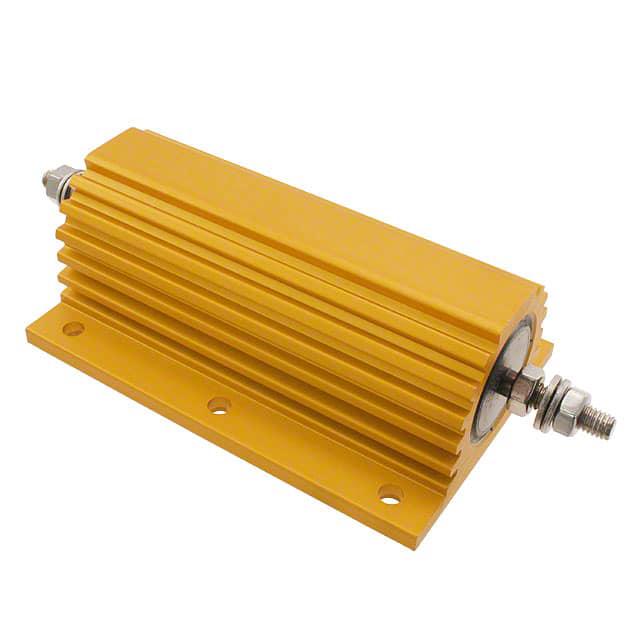

HSC300200RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 200Ω ±5% ±30ppm/℃ 法兰安装 127mm*71.4mm*42mm
供应商型号: A137241-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 HSC300200RJ

HSC300200RJ概述

    高质量文章:TE Connectivity HS 系列铝制外壳功率电阻器技术手册

    产品简介


    TE Connectivity HS系列铝制外壳功率电阻器是一款高性能的电气元件,适用于多种工业应用。该系列产品覆盖5瓦到300瓦的功率范围,具备高稳定性、高可靠性以及低表面温度的特点。这些电阻器被广泛应用于刹车电阻、平衡电阻、电容器充电和放电、保护电路、滤波器及通用电气机械等领域。

    技术参数


    HS系列铝制外壳功率电阻器的关键技术参数如下:
    | 参数 | HSA5 | HSA10 | HSA25 | HSA50 | HSC75 |
    |
    | 散热能力(带散热片,W) | 10 | 16 | 25 | 50 | 75 |
    | 散热能力(无散热片,W) | 5.5 | 8 | 12.5 | 20 | 45 |
    | 最小阻值(Ω) | R01 | R01 | R01 | R01 | R05 |
    | 最大阻值(Ω) | 10K | 15K | 36K | 100K | 50K |
    | 工作电压(V) | 160 | 265 | 550 | 1250 | 1400 |
    | 绝缘强度(峰值交流,V) | 1400 | 1400 | 2500 | 2500 | 5000 |
    | 1000小时后的稳定性(%) | 1 | 1 | 1 | 2 |

    产品特点和优势


    HS系列电阻器的主要特点是:
    - 卓越的可靠性:50多年的研发和制造经验保证了产品的可靠性和稳定性。
    - 广泛的功率选择:覆盖从5瓦到300瓦的宽广范围,满足各种应用需求。
    - 多样的定制方案:提供多种风阻、端子和安装方式,确保适应各种应用环境。
    - 更高的稳定性和耐久性:采用高质量材料制造,经过长时间高温老化测试,保证了优异的长期稳定性。

    应用案例和使用建议


    该系列产品主要用于以下应用场景:
    - 刹车电阻:帮助制动系统快速消耗动能,提高车辆安全性。
    - 平衡电阻:用于电力系统的稳定控制,避免过载。
    - 电容器充电和放电:实现快速充放电过程,提升效率。
    建议在使用时,应根据具体应用场景选择合适的功率等级,并根据需要使用适当的散热装置以确保散热效果,提高使用寿命。

    兼容性和支持


    HS系列电阻器与市场上大多数标准设备具有良好的兼容性,可以方便地进行集成。此外,TE Connectivity 提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见的使用问题及解决方案如下:
    - 问题1:如何选择适合的应用功率?
    解决方案:依据应用的具体需求,参考技术手册中的数据表,选择适当的功率等级。

    - 问题2:散热问题如何解决?
    解决方案:为HS系列电阻器配备专门设计的散热片,并使用导热硅脂以提高散热效率。

    总结和推荐


    总体而言,TE Connectivity HS系列铝制外壳功率电阻器凭借其卓越的性能、广泛的适用范围和良好的稳定性,在市场上具备较强的竞争力。无论是对于工业生产还是实验室测试,这款电阻器都是一个非常不错的选择。建议优先考虑使用此产品以满足相关应用需求。
    如有进一步问题或需要技术支持,请联系TE Connectivity官方客服。

HSC300200RJ参数

参数
电阻值 200Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 127mm*71.4mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC300200RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC300200RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC300200RJ HSC300200RJ数据手册

HSC300200RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.4416 ¥ 631.3519
10+ $ 55.6223 ¥ 465.4893
26+ $ 50.0684 ¥ 419.0099
50+ $ 46.9267 ¥ 392.7176
100+ $ 44.0849 ¥ 368.9353
250+ $ 40.9757 ¥ 342.9151
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 631.35
