5-103361-6

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距8p单排排针 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: 6803117
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-103361-6

5-103361-6概述


    产品简介

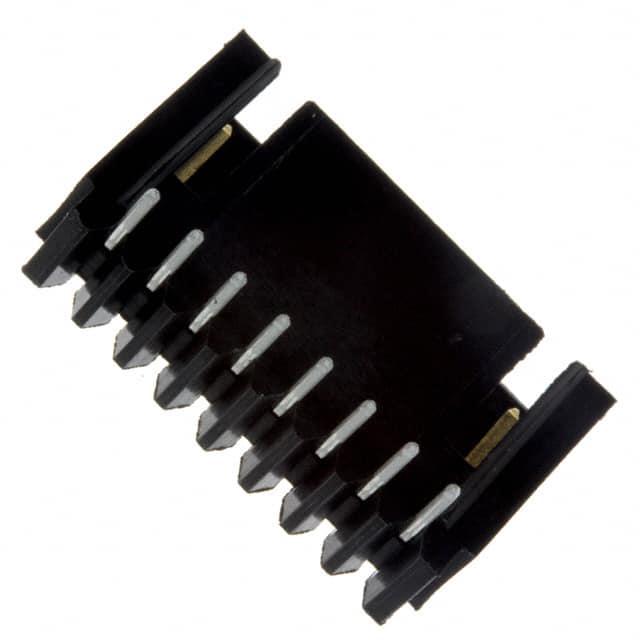

    AMPMODU PCB Mount Header, Right Angle, Board-to-Board, 8 Position
    这款AMPMODU PCB连接器是一款设计用于电路板到电路板连接的直角焊接式引脚头(Pin Header)。它提供8个位置,每个位置的间距为2.54毫米(0.1英寸),并带有完全包裹的保护罩(Fully Shrouded)。通过采用金镀层和通孔焊接(Through Hole - Solder)的方式,使得这款连接器具有高度可靠性和耐用性。此连接器广泛应用于需要高密度连接和严苛环境下的各类电子产品,如工业控制设备、通信系统、汽车电子及计算机外围设备等。

    技术参数


    - 基本规格
    - 连接器类型:板对板(Board-to-Board)
    - 引脚数:8位
    - 端子终止方式:通孔焊接
    - 连接器配置:1行8列
    - PCB安装方向:直角(Right Angle)
    - 基座材料:热塑性塑料(Thermoplastic)
    - 电气特性
    - 绝缘电阻:≥5000 MΩ
    - 耐电压:最大750 Vrms
    - 接触电流额定值:最大3 A
    - 物理特性
    - 基座颜色:黑色(Primary Product Color: Black)
    - 连接器尺寸:行间距2.54毫米(Row-to-Row Spacing: 2.54 mm)
    - PCB厚度推荐值:1.4毫米(PCB Thickness: 1.4 mm)
    - 工作温度范围:-65°C至105°C(-85°F至221°F)

    产品特点和优势


    - 全面保护:通过全包裹的设计,可以有效防止短路和其他外部干扰,增强连接器的稳定性。
    - 高可靠性:金镀层的接触区域能够保证长期使用中的低接触电阻,提高电连接的可靠性。
    - 耐温范围广:能够在极端环境中保持稳定性能,适合各种恶劣的工作条件。
    - 安装简便:直角焊接设计方便安装和维护,能够显著减少布线难度。

    应用案例和使用建议


    这款连接器在多种应用场景中表现出色,例如工业自动化设备、通信基站、汽车电子系统等。以通信基站为例,基站内部布线复杂,需要高密度的连接点。使用该连接器能够有效提升系统的稳定性和可维护性。建议在安装时注意确保所有连接部位正确无误,并进行适当的绝缘处理,避免因不当安装造成的短路风险。

    兼容性和支持


    - 兼容性:该产品与符合CSA标准和UL认证的产品兼容,适用于全球范围内的相关行业。
    - 支持服务:TE公司提供专业的技术支持和售后服务,如果在使用过程中遇到任何问题,可以通过客服热线+1 800 522 6752获得帮助。

    常见问题与解决方案


    - Q: 安装时插针容易弯曲怎么办?
    - A: 在安装前,确保插针位置准确,使用合适的工具轻轻插入,避免过度施力导致插针变形。

    - Q: 如何确定插头和插座是否匹配?
    - A: 检查产品型号和引脚配置,确保两者一致。同时检查插针和插孔的数量和间距是否匹配。

    - Q: 高温环境下如何保持稳定性能?
    - A: 选择具有高耐温等级的连接器,并确保周围环境符合推荐的工作温度范围。定期进行检查和维护以确保连接器正常运行。

    总结和推荐


    总的来说,AMPMODU PCB Mount Header, Right Angle, Board-to-Board, 8 Position凭借其优秀的电气性能、坚固耐用的设计以及广泛的适用范围,在众多同类产品中脱颖而出。无论是对于追求稳定性的专业用户还是对可靠性有严格要求的企业,这款产品都是一个不错的选择。强烈推荐在需要高密度连接和严苛环境的应用中使用。

5-103361-6参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
额定电流 3A
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
防护等级 -
长*宽*高 23.36mm(长度)*13.94mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5-103361-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103361-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-103361-6 5-103361-6数据手册

5-103361-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
