2029154-3

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 4.2mm 1 3pin 9A 锡 通孔安装 13.7922mm*12.4968mm*4.87mm
供应商型号: N-2029154-3
供应商: 云汉优选
标准整包数: 1

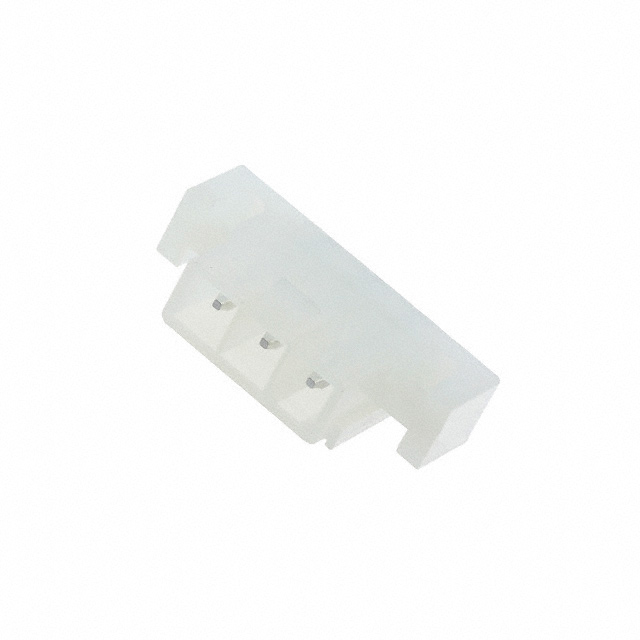

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2029154-3

2029154-3概述

    VAL-U-LOK 连接器技术手册

    产品简介


    VAL-U-LOK连接器是一款高性能的标准矩形连接器,适用于广泛的工业和消费电子产品。它属于插头(Plug)类别,主要用于线对板(Wire-to-Board)连接。该连接器具有多种特点,如带键位对齐和锁定功能,确保可靠的电连接和物理定位。该产品的典型应用领域包括电源管理、工业自动化、通信设备、汽车电子系统等。

    技术参数


    - 产品类型:插头式连接器组件(Plug, Connector Assembly)
    - 连接方式:线对板连接(Wire-to-Board)
    - 接触材料:锡镀层(Tin)
    - 接触布局:直线排列(Inline)
    - 位置数:3个位置
    - 行数:1行
    - 插入力类型:正常(Normal)
    - PCB接触面积镀层材料:锡镀层(Tin)
    - 最大接触电流:9A
    - 端子长度:3.5mm(0.138英寸)
    - PCB端接方法:通孔焊接(Through Hole - Solder)
    - PCB厚度(推荐):1.6mm(0.063英寸)
    - 中心线间距(Pitch):4.2mm(0.165英寸)
    - 额定电压:600V AC
    - 工作温度范围:-40至105℃(-40至221℉)
    - 包装方式:袋装、盒装、托盘(Bag, Box & Tray)

    产品特点和优势


    VAL-U-LOK连接器的独特之处在于其带键位对齐和锁定机制。这不仅保证了准确的连接和稳定性的提升,还提高了抗震动和抗冲击能力。另外,该连接器具有较高的电流承载能力(最高可达9A),能够在高功率设备中可靠运行。在紧凑的空间内,VAL-U-LOK连接器能够提供稳定的电力传输和信号传输,使其在空间有限的应用场景中表现卓越。

    应用案例和使用建议


    VAL-U-LOK连接器广泛应用于各类电路设计,尤其适合需要高可靠性的场合。例如,在电源模块中,它们可以安全、高效地连接电池和控制板。在自动化控制系统中,这些连接器可以用于传感器和执行器之间的数据传输。
    为了实现最佳性能,建议遵循以下几点使用建议:
    - 确保所有电线和连接点清洁无污染,以获得良好的电接触。
    - 使用合适的焊接工艺和温度控制,避免因过热导致的损坏。
    - 定期检查连接器状态,特别是在振动频繁或环境恶劣的场合。

    兼容性和支持


    VAL-U-LOK连接器符合多个国际标准,如UL(Underwriters Laboratories)和CSA(Canadian Standards Association)认证。这表明其在各种应用环境中都能保持良好的可靠性和安全性。对于技术支持和售后服务,客户可以通过拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查接触点是否有污垢或腐蚀,并进行清洁。确保正确的插入力和对准。
    - 问题:连接不稳定
    - 解决方案:检查是否有足够的锁紧装置来固定连接器。在焊接时注意保持焊接点的平整。
    - 问题:接触电阻高
    - 解决方案:确保接触面的锡镀层没有磨损,并清洁接触表面。

    总结和推荐


    综上所述,VAL-U-LOK连接器凭借其可靠的设计和高标准的制造工艺,在线对板连接领域表现出色。它不仅具备优秀的机械稳定性和电气性能,还满足多项行业标准,如UL和CSA认证。对于需要高可靠性连接的设备和应用,强烈推荐选用VAL-U-LOK连接器。

2029154-3参数

参数
排数 1
触头镀层 - 配接
额定电流 9A
触头镀层厚度 - 配接 -
间距-配接 4.2mm
颜色 -
针脚数 3pin
类型 Header,Locking Ramp
防护等级 -
长*宽*高 13.7922mm*12.4968mm*4.87mm
安装方式 通孔安装
应用等级 工业级,照明级,通用级
零件状态 在售
包装方式 托盘

2029154-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2029154-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2029154-3 2029154-3数据手册

2029154-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
