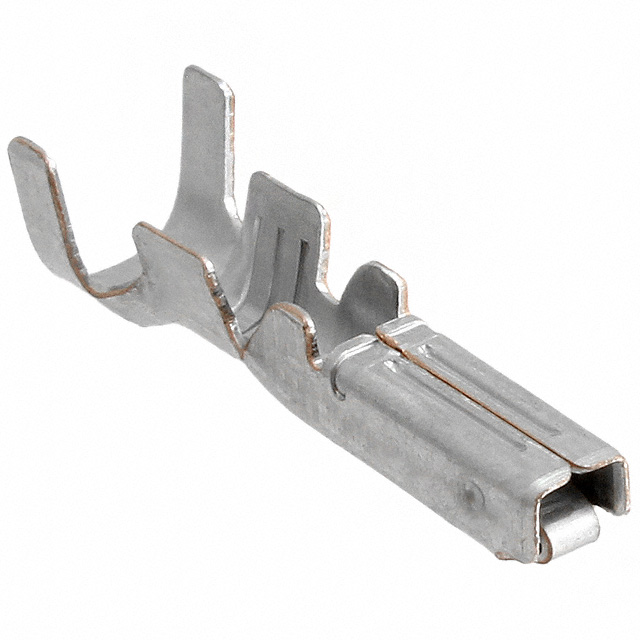

183025-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 扁形端子, AMP SUPERSEAL 1.5系列, 母座, 最大线规1.5mm²
供应商型号: 26M-183025-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 183025-1

183025-1概述


    产品简介


    AMP Superseal 1.5mm系列是一款专为汽车应用设计的接线端子,型号为183025-1。这款接线端子主要用于电气连接,能够传输电流范围在0至24A之间(低功率)。其主要功能包括高密封性、牢固锁定机制及优良的接触性能。其典型应用场景包括汽车内部各种线路连接,如引擎控制模块、车灯系统等。

    技术参数


    - 电线规格: 18 - 15 AWG
    - 额定电流: 最大14A
    - 对接片厚度: 0.8 mm [0.031 in]
    - 对接片宽度: 1.5 mm [0.059 in]
    - 绝缘直径范围: 1.7 - 2.4 mm [0.071 - 0.13 in]
    - 适用温度范围: -40°C 至 125°C [-40°F 至 257°F]
    - 终端类型: 接收端
    - 密封类型: 单线密封(SWS)
    - 终端到线缆连接方式: 压接
    - 兼容材料: 铜
    - 包装数量: 5000个/包
    - 包装方法: 袋装

    产品特点和优势


    1. 密封性强: AMP Superseal 1.5mm系列接线端子具有优秀的密封性,能够有效防止灰尘和水分进入。
    2. 耐用锁定机制: 采用清洁体结构,提供稳定且可靠的锁定机制。
    3. 兼容性强: 适用于多种铜基材的电线,可广泛应用于汽车内部线路连接。
    4. 高可靠性: 经过严格测试,确保在恶劣环境下仍能正常工作。
    5. 低卤素含量: 符合RoHS、REACH等环保标准,满足日益严格的法规要求。

    应用案例和使用建议


    应用案例
    该款接线端子被广泛用于汽车的引擎控制系统、车灯系统等。例如,在汽车引擎控制模块中,这些接线端子可以用于连接传感器和控制器,确保信号传输的稳定性和可靠性。
    使用建议
    - 在安装过程中,确保电线绝缘层正确剥离,并严格按照压接工具进行操作,以确保良好的电气连接。
    - 定期检查连接点,确保没有松动或腐蚀现象,特别是在极端环境中使用时。
    - 保持连接器清洁干燥,避免因湿气或其他污染物导致的电气故障。

    兼容性和支持


    - 兼容性: 与该系列的其他部件如插头和外壳兼容。
    - 支持: 用户可以拨打+1 800 522 6752获得技术支持,或访问TE官网获取更多文档资料和CAD文件。
    - 认证: 符合RoHS、REACH等国际环保标准,符合欧盟ELV指令。

    常见问题与解决方案


    1. 问题: 连接处发热
    - 解决办法: 检查电线是否正确压接,确保无虚接;更换新的密封圈并重新安装。
    2. 问题: 无法锁定
    - 解决办法: 检查锁定机构是否有损坏或磨损,如有必要请更换新的部件。
    3. 问题: 密封不良
    - 解决办法: 确保密封圈正确安装,避免密封圈损坏或老化。

    总结和推荐


    AMP Superseal 1.5mm系列183025-1接线端子在设计上兼顾了可靠性、密封性和耐用性,特别适合于汽车工业中的电气连接应用。其卓越的密封性和坚固的锁定机制使其在严苛环境下依然能够提供稳定的性能。强烈推荐给需要在汽车及其他高可靠性需求领域工作的工程师和技术人员。

183025-1参数

参数
类型 Connector Power
线规 15-18 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 16.8mm(长度)*4.8mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

183025-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

183025-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 183025-1 183025-1数据手册

183025-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
