首页  >  产品百科  >  RA73F2A5K11BTDF

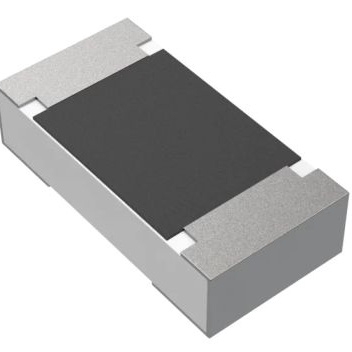

RA73F2A5K11BTDF

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±0.1% ±25ppm/℃ 5.11KΩ 1W 0805
供应商型号: 4007569
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 RA73F2A5K11BTDF

RA73F2A5K11BTDF概述

    铝氮化物薄膜精密电阻:RA73系列

    产品简介


    铝氮化物薄膜精密电阻(Aluminum Nitride Thin Film Precision Resistors)RA73系列是TE Connectivity推出的一款高性能、高稳定性的精密芯片电阻。这类电阻采用铝氮化物基板,拥有出色的热导率和高功率密度,特别适用于对精度和稳定性要求极高的应用场景,如电源供应、功率转换、制动系统等。

    技术参数


    - 型号:RA73 系列
    - 主要尺寸:
    - 0603 芯片:1.55 mm × 0.80 mm × 0.43 mm
    - 0805 芯片:2.00 mm × 1.25 mm × 0.43 mm
    - 电阻范围:
    - 0603 尺寸:50Ω 至 30KΩ
    - 0805 尺寸:50Ω 至 30.1KΩ
    - 额定功率:
    - 0603 尺寸:0.5W(@70°C)
    - 0805 尺寸:1W(@70°C)
    - 耐电压:
    - 最大工作电压:0603尺寸为75V,0805尺寸为100V
    - 最大过载电压:0603尺寸为150V,0805尺寸为200V
    - 温度系数(TCR):25 ppm/°C 或 50 ppm/°C
    - 电阻容差:±0.1%,±0.25%,±0.5%,±1%
    - 工作温度范围:-55°C 至 +155°C
    - 绝缘电阻:干燥条件下的最小值 >9999 MΩ
    - 稳定性:1%

    产品特点和优势


    RA73系列电阻具有以下几个显著特点:
    - 高热导率:铝氮化物基板保证了高效的散热能力。
    - 高功率密度:在0805尺寸下可提供高达1W的额定功率。
    - 高精度:电阻容差低至±0.1%,温度系数可控制在25 ppm/°C。
    - 高可靠性:通过了一系列严苛的环境测试,确保在极端条件下仍能保持稳定性能。

    应用案例和使用建议


    RA73系列电阻广泛应用于电源供应、功率转换和制动系统等场景。对于需要高精度和高稳定性的应用,如工业自动化设备、医疗设备和高端消费电子产品,RA73系列是一个理想的选择。
    使用时,建议采用厚度为两盎司的铜箔基板以提高热传导效率。此外,确保良好的焊接工艺也非常重要,建议采用适当的回流焊和波峰焊工艺进行组装。

    兼容性和支持


    RA73系列电阻可与其他标准电子元件良好兼容。TE Connectivity提供了全面的技术支持和售后服务,包括电话咨询、在线聊天和电子邮件支持。如有特殊需求,也可以联系技术支持进行定制服务。

    常见问题与解决方案


    1. 问题:如何正确选择RA73系列的型号?
    - 解答:根据具体应用的功率和温度系数要求,选择合适的电阻型号。例如,对于需要高稳定性的应用,应选择具有较低温度系数(25 ppm/°C)的型号。
    2. 问题:如何确保焊接质量?
    - 解答:采用适当的焊接工艺,如回流焊或波峰焊,并确保焊接温度和时间符合规定。焊接后需检查焊点的完整性,确保无虚焊或短路现象。
    3. 问题:如何处理电阻在高温环境下的稳定性问题?
    - 解答:在设计电路时,预留足够的安全裕度,避免电阻在极限温度下长时间工作。定期检测电阻的性能指标,及时更换老化或性能下降的部件。

    总结和推荐


    RA73系列铝氮化物薄膜精密电阻是一款高性能、高稳定性的精密芯片电阻。它在各种复杂的工作环境中表现出色,尤其适合对精度和稳定性要求极高的应用场景。TE Connectivity提供了全面的支持和优质的客户服务,值得推荐给需要高可靠性和高性能的客户。

RA73F2A5K11BTDF参数

参数
引脚数量 -
电阻值 5.11KΩ
温度系数 ±25ppm/℃
精度 ±0.1%
额定功率 1W
电阻个数 -
通用封装 0805
零件状态 在售
包装方式 卷带包装

RA73F2A5K11BTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RA73F2A5K11BTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY RA73F2A5K11BTDF RA73F2A5K11BTDF数据手册

RA73F2A5K11BTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
