5-146256-3

厂牌: TE CONNECTIVITY
产品描述: 6pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 7.21mm(长度)
供应商型号: N-5-146256-3
供应商: 云汉优选
标准整包数: 1

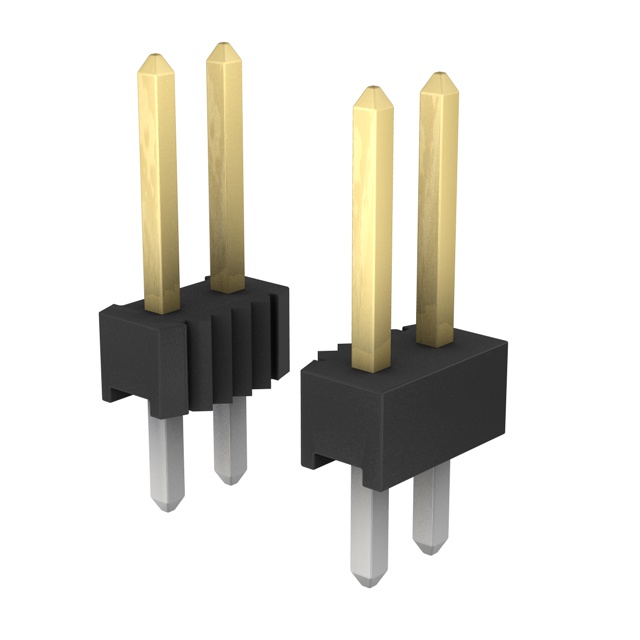

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-146256-3

5-146256-3概述


    产品简介


    本产品是一款TE Connectivity(TE)生产的PCB端子块,属于AMPMODU连接器系列,适用于板对板连接。该系列产品通过垂直安装方式将印刷电路板(PCB)上的信号传递到其他PCB上,广泛应用于工业控制、通信设备、消费电子及汽车电子等领域。产品采用突破型设计,支持拆卸,表面镀金处理,确保长期可靠的工作性能。

    技术参数


    以下为该产品的关键技术规格:
    - 产品型号: 5-146256-3
    - 型号描述: 垂直安装的PCB端子块,板对板连接,6个位置,2.54 mm中心间距,镀金,通过焊接固定,用于信号传输
    - 额定电压: 30 VAC
    - 操作温度范围: -65°C 至 105°C
    - 绝缘材料: 聚合物(耐高温)
    - 连接类型: PCB安装式端子块
    - 接触电镀: 金镀层,厚度为0.381 µm
    - 接触额定电流: 最大3A
    - 排数: 2
    - 位置数: 6
    - 连接器宽度: 2.54 mm
    - 电路应用: 信号传输
    - 包装方式: 每盒520个
    - 兼容标准: CSA LR7189、UL E28476
    - 阻燃等级: UL 94V-0
    - 卤素含量: 低溴/氯含量(Br和Cl < 900 ppm)

    产品特点和优势


    1. 独特的突破型设计: 支持灵活拆卸,易于组装和维修,提高了系统的可维护性。
    2. 高性能连接: 使用金镀层,确保长时间稳定的导电性能。
    3. 宽温范围适用: 在极端温度环境下仍能正常运行,适合工业级应用。
    4. 高可靠性连接: 配备完全满载配置,确保稳定信号传输。
    5. 环保合规: 符合欧盟RoHS、ELV指令以及REACH法规,绿色环保。

    应用案例和使用建议


    应用场景
    - 工业自动化设备中,作为信号传输接口,连接多个控制模块。
    - 消费电子产品中,用于母板和子板之间的信号传输。
    - 汽车电子领域,用作车载ECU(电子控制单元)与传感器模块之间的连接器。
    使用建议
    1. 安装时注意保持引脚清洁,避免焊锡残留导致接触不良。
    2. 建议在焊接前检查PCB设计是否匹配,避免位置偏差。
    3. 在高振动环境下,需额外加固固定方式以防止端子松动。
    4. 使用前确认所连接的电压和电流符合额定值范围。

    兼容性和支持


    - 兼容性: 该产品与TE系列的其他AMPMODU连接器组件具有良好的互换性,如TE Part #1-1617146-3、#5-146258-5等。
    - 技术支持: 如有任何疑问,可通过客服热线+1 800 522 6752获取技术支持。

    常见问题与解决方案


    1. 问题: 焊接后端子出现虚焊现象。
    - 解决方案: 确保焊锡均匀分布,加热时间适中,避免过热或冷却不足。
    2. 问题: 接触电阻偏高。
    - 解决方案: 清洁引脚,检查金镀层是否完好无损,必要时重新镀金。
    3. 问题: 端子无法插入其他连接器。
    - 解决方案: 确认中心间距匹配,避免过度用力插入。

    总结和推荐


    总体来看,TE Connectivity的5-146256-3型PCB端子块是一款高性价比且性能可靠的电子元件,特别适用于工业自动化、汽车电子和消费电子等领域。其优异的电气性能、宽温范围和环保特性使其在市场上具有显著的竞争优势。如果您需要一款能够长期稳定工作的信号传输连接器,此产品是一个值得推荐的选择。
    推荐指数: ★★★★★

5-146256-3参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
额定电流 3A
长*宽*高 7.21mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5-146256-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-146256-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-146256-3 5-146256-3数据手册

5-146256-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
