968075-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, Micro Power Quadlock系列, 最大2.5mm², 最小1mm²
供应商型号: 26M-968075-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 968075-2

968075-2概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍

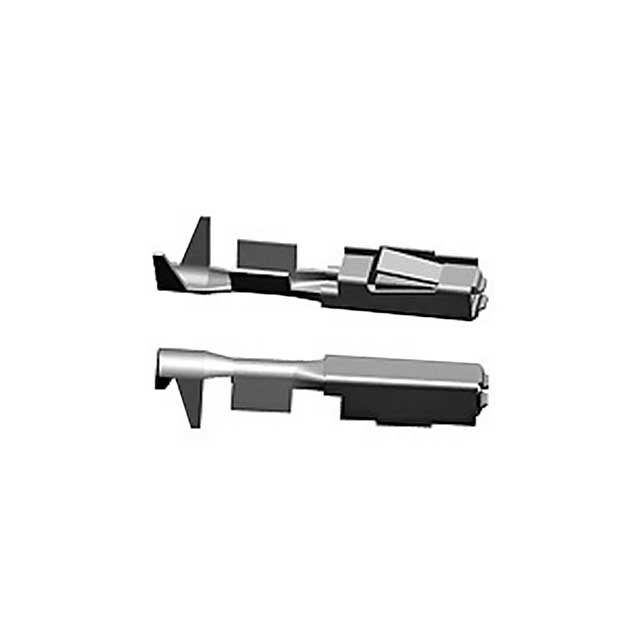

    本文档描述的是968075-2型号的插座(receptacle),主要用于汽车连接器系统中。它属于微功率四锁型连接器(Micro Power Quadlock)系列,专为传输大电流而设计。该产品的特点是接线端子可以承受25至40安培(A)的大电流,适用于广泛的电气应用场合。
    主要功能
    该电子元器件具有可靠的锁定功能,通过锁紧装置确保电路连接的安全稳定。接线端子(terminal)采用锡(Tin)镀层,提供长期的电气接触稳定性。此外,该产品还具有一定的温度适应能力,能够在较宽的温度范围内正常工作。
    应用领域
    此款连接器广泛应用于汽车电气系统中,例如发动机控制系统、车载娱乐系统、安全系统以及其他需要高可靠性连接的应用场景。

    技术参数


    基本规格
    - 接线端子尺寸:16-13 AWG(美制规)
    - 接线端子宽度:2.8 mm(0.11 in)
    - 接线端子厚度:0.63 mm(0.024 in)
    - 电流承载能力:25-40 A
    - 接口镀层:锡(Sn)
    绝缘和操作条件
    - 绝缘直径范围:1.9-3 mm(0.075-0.118 in)
    - 额定工作温度:最高可达120°C(248°F)
    - 工作温度范围:-40°C至120°C(-40°F至248°F)
    其他参数
    - 插头风格:180度角
    - 锁紧机制:锁紧片
    - 兼容性:铜基材线缆
    - 包装数量:每卷4000个
    - 符合标准:欧盟RoHS指令、中国RoHS指令、REACH法规

    产品特点和优势


    独特功能
    - 高电流承载能力:能够在较大电流下保持稳定的电气连接。
    - 优良的温度适应性:能够在极端温度环境下可靠工作。
    - 良好的兼容性:与多种电线和电缆兼容。
    市场竞争力
    968075-2型号插座在设计和制造过程中考虑到了汽车电气系统的高标准需求,提供了极高的可靠性、耐久性和安全性,使其在市场上具有很强的竞争优势。

    应用案例和使用建议


    应用案例
    在汽车电气系统中,该插座通常用于连接关键部件,如传感器、控制器和其他执行器。这些部件往往要求在恶劣环境中保持稳定的电气连接,该产品正好满足这一需求。
    使用建议
    - 正确选择电缆:确保所选电缆的直径和材质符合产品要求。
    - 正确的安装方法:按照制造商提供的说明进行安装,以确保接线端子与电缆之间的良好接触。
    - 定期检查:在使用过程中定期检查连接器的状态,以确保其始终处于最佳工作状态。

    兼容性和支持


    兼容性
    968075-2插座与其他特定型号的插头(如2219589-6)兼容。此外,它还可以与多种电线和电缆相匹配,具体取决于电缆的尺寸和材质。
    支持和服务
    若在使用过程中遇到任何问题,可以通过拨打支持电话+1 800 522 6752获取帮助。厂商也提供了详细的文档和技术支持,包括产品合规性声明和CAD文件下载链接。

    常见问题与解决方案


    常见问题及解决办法
    - 问题1:接线端子安装时出现松动。
    - 解决办法:检查是否严格按照安装说明书进行操作,确保锁紧装置正确安装到位。

    - 问题2:连接器在高温环境下出现故障。
    - 解决办法:确认所使用的电缆和环境温度是否超出产品的最大工作温度范围,并采取相应的冷却措施。

    总结和推荐


    综合评估
    968075-2型号插座在可靠性、电流承载能力和温度适应性方面表现出色。考虑到其卓越的性能和广泛的适用性,非常适合在汽车电气系统中使用。
    推荐使用
    鉴于上述优点,强烈推荐在需要高可靠性的汽车电气系统中使用该产品。其出色的性能和较长的使用寿命将大大提升整个系统的稳定性和安全性。

968075-2参数

参数
类型 功率
线规 13-17 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 18.7mm(长度)*4.35mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

968075-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

968075-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 968075-2 968075-2数据手册

968075-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7106
10+ ¥ 0.5837
100+ ¥ 0.5358
500+ ¥ 0.4952
1000+ ¥ 0.4604
2000+ ¥ 0.4301
4000+ ¥ 0.4035
库存: 24730
起订量: 1 增量: 4000
