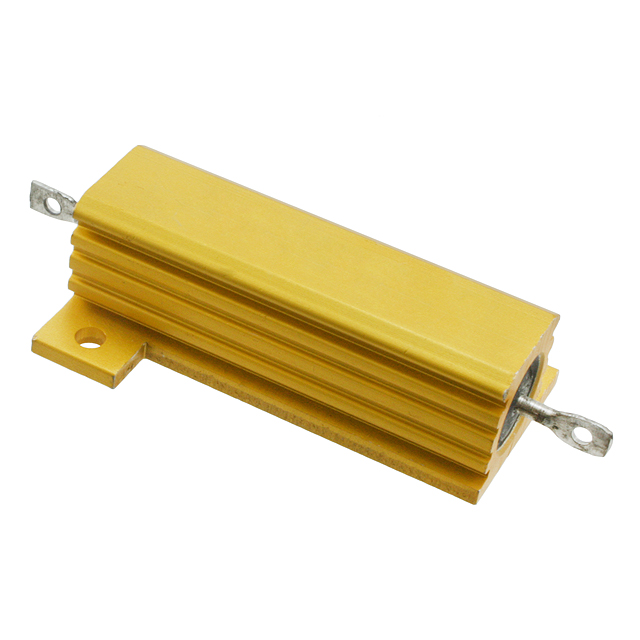

HSA5015RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 15Ω 50W 法兰安装 51mm*30mm*17mm
供应商型号: 7205246
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSA5015RJ

HSA5015RJ概述

    高品质铝制外壳功率电阻产品介绍

    产品简介


    铝制外壳功率电阻(HS系列)是一款高性能的电子元器件,适用于各种工业应用。该系列电阻提供从5瓦到300瓦的多种功率选择,并且可以通过定制来满足特定的应用需求。HS系列的特点是高稳定性、高品质及能够在有限的空间内高效散热。这些电阻广泛应用于制动电阻、平衡电阻、电容器充电放电、电涌保护、滤波、电机控制等领域。

    技术参数


    - 功率等级
    - HSA系列:5W至75W
    - HSC系列:100W至300W
    - 功耗
    - 带散热器:
    - HSA系列:5W(HSA5)至75W(HSC75)
    - HSC系列:100W(HSC100)至300W(HSC300)
    - 不带散热器:
    - HSA系列:5.5W(HSA5)至45W(HSC75)
    - HSC系列:50W(HSC100)至75W(HSC300)
    - 阻值范围
    - 最小阻值:R01至R05
    - 最大阻值:10K(HSA5-HSA50)至82K(HSC300)
    - 最大工作电压
    - HSA系列:160V至1400V
    - HSC系列:1900V至2500V
    - 介电强度
    - HSA系列:1400V至5000V
    - HSC系列:5000V至5600V
    - 长期稳定性
    - ΔR最大变化率:1%至3%
    - 标准散热器
    - 面积:41500mm²(HSA系列)至578000mm²(HSC300)
    - 厚度:1mm至3mm
    - 安装孔数
    - 2孔(HSA5-HSA50)
    - 4孔(HSC75-HSC150)
    - 6孔(HSC200-HSC300)

    产品特点和优势


    - 高可靠性:经过超过50年的设计和制造经验验证。
    - 大范围功率覆盖:从5瓦到300瓦,甚至更高功率版本可定制。
    - 广泛应用:适用于电力供应、发电和牵引行业等多种应用场合。
    - 定制设计:可以根据客户的具体需求定制线圈、引脚和安装方式。
    - 低电阻、低电感、高电压:适用于多种应用场合。

    应用案例和使用建议


    - 制动电阻:用于车辆或其他机械的制动系统,有效吸收能量。
    - 电容器充放电:用于电容的快速充放电过程。
    - 电涌保护:作为电路的保护元件,防止瞬时电流对其他设备造成损害。

    建议根据实际工作条件选用合适的型号,并确保正确使用散热器以达到最佳散热效果。

    兼容性和支持


    - 兼容性:与其他同类产品相比具有良好的兼容性,方便集成到现有系统中。
    - 技术支持:TE Connectivity提供专业的技术支持,帮助用户进行产品选型和应用指导。

    常见问题与解决方案


    - 问题1:长时间使用后,电阻温度过高。
    - 解决办法:确保使用正确的散热器,适当降低功率负载。
    - 问题2:电阻出现异常噪音。
    - 解决办法:检查是否存在外部电磁干扰,尝试更换更稳定的设计。
    - 问题3:阻值漂移较大。
    - 解决办法:遵循手册中规定的最大工作电压和功率等级,避免过载使用。

    总结和推荐


    综上所述,铝制外壳功率电阻HS系列凭借其稳定可靠的性能、广泛的功率范围和多样化的设计选项,在众多工业应用中表现出色。TE Connectivity提供全面的技术支持,帮助用户更好地利用这一系列产品。推荐在需要高性能、可靠性的应用场景中选用HS系列电阻。

HSA5015RJ参数

参数
温度系数 ±50ppm/℃
精度 ±5%
额定功率 50W
电阻个数 -
引脚数量 -
电阻值 15Ω
长*宽*高 51mm*30mm*17mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSA5015RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA5015RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSA5015RJ HSA5015RJ数据手册

HSA5015RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
