1-1969694-3

厂牌: TE CONNECTIVITY
产品描述: 耐高温三重锁定电源连接器接头与对应的插头插接。它们提供多种选项。
供应商型号: A126928-ND
供应商: Digi-Key
标准整包数: 1

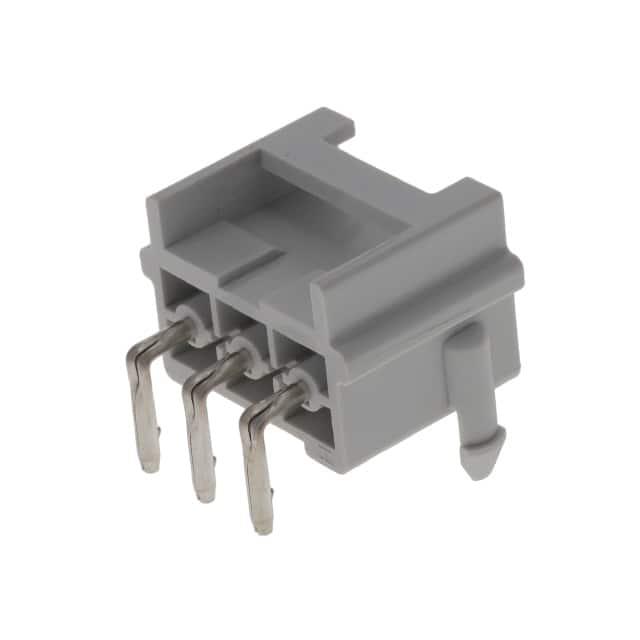

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-1969694-3

1-1969694-3概述

    POWER TRIPLE LOCK CONNECTOR SYSTEM

    产品简介


    POWER TRIPLE LOCK连接器系统是一种专为提高电源和信号应用性能而设计的连接器。该连接器系统采用了符合人体工程学的设计,可以减少重复疲劳,同时提供了许多额外的客户利益,以确保性能保障。它适用于家电及其他需要高可靠性的应用领域。

    技术参数


    - 电气参数:
    - 电压等级:600 VAC或VDC
    - 电流等级:最高可达20A
    - 机械参数:
    - 岗位尺寸:
    - 单排:2, 3, 4, 5
    - 双排:2x3, 2x4, 2x5, 2x6
    - 矩阵:3x3, 3x4, 3x5
    - 中心线间距:6.0mm
    - 排间距:8.1mm
    - 操作温度范围:
    - 标准及耐火材料:-55至105°C
    - 高温材料:-55至150°C
    - 规格:
    - 产品规格:108-106118(插头/盖子)/108-32090(引脚)
    - 应用规格:114-106118(插头/盖子)/114-32136(引脚)
    - 电线尺寸:
    - 12 AWG (3.3mm²)
    - 14 AWG (2.1mm²)
    - 16-19, 2x22 AWG (1.30–0.65mm², 2x 0.34mm²)
    - 18 AWG (0.82 mm²)
    - 20-22 AWG (0.34–0.56 mm²)
    - 2x18 AWG (0.82mm²)
    - 2x20 AWG (0.56mm²)

    产品特点和优势


    - 三重锁定机制:提供三重安全锁定,包括声音锁定(可提供明确反馈)、连接位置保证(CPA)和终端位置保证(TPA),从而提高可靠性。
    - 多种材料选项:提供标准105°C、高温150°C和耐火材料三种材料选项。
    - 颜色编码:四键控选项,多种颜色,使组装线上的快速准确连接得以实现。
    - 低插入力:降低了插入时的力,便于安装。

    应用案例和使用建议


    - 家用电器:适用于电饭煲、洗衣机、空调等家用电器,确保高可靠性。
    - 工业应用:适合用于工业控制设备、机械设备等,因其高电流和电压等级能够满足多种应用需求。
    - 使用建议:
    - 在组装过程中应正确使用连接位置保证(CPA)和终端位置保证(TPA),以防止误操作导致的松脱。
    - 注意检查电缆的直径和长度,选择合适的接线端子以确保良好的电气连接。

    兼容性和支持


    - 兼容性:POWER TRIPLE LOCK连接器与其他标准电子元件和设备兼容。
    - 技术支持:TE Connectivity提供广泛的客户支持和技术文档,确保用户能够获得全面的技术支持和维护服务。

    常见问题与解决方案


    - Q1:操作温度要求是什么?
    - A1:POWER TRIPLE LOCK连接器的标准产品采用PBT材料,可承受105°C的操作温度;对于高温应用,提供150°C的材料选项。

    - Q2:为什么选择耐火材料?
    - A2:耐火材料能够帮助制造商遵守IEC 60335-1标准,特别适合家用电器的应用。

    - Q3:当前应用的电流和电压要求是多少?
    - A3:POWER TRIPLE LOCK连接器每根导线的最大电流等级为20A,额定电压为600VAC或VDC。具体降额曲线请参考产品规格。
    - Q4:所需的电线尺寸是多少?
    - A4:POWER TRIPLE LOCK连接器可以容纳从12 AWG到22 AWG的单根导线,以及从2x18 AWG到2x22 AWG的双根导线。
    - Q5:POWER TRIPLE LOCK连接器提供的电路数是多少?
    - A5:POWER TRIPLE LOCK连接器提供从2到15个位置的版本,包含自由悬挂和面板安装式外壳;印刷电路板引脚版本提供从2到5个位置。
    - Q6:是否需要使用连接位置保证(CPA)装置和终端位置保证(TPA)装置?
    - A6:CPA和TPA装置是POWER TRIPLE LOCK连接器的可选部件,为了确保连接部件在配对后保持在一起并确保每个电路腔体内的接触保持稳定,许多客户在某些或全部应用中请求使用这些装置作为附加安全措施。
    - Q7:是否为矩阵(3行)外壳提供终端位置保证(TPA)装置?
    - A7:是的。矩阵外壳设计可接受单排和双排TPA。
    - Q8:Power Triple Lock连接器提供了哪些连接键控选项?
    - A8:POWER TRIPLE LOCK连接器提供了四种键控选项A、B、C和D,有助于防止误接。

    总结和推荐


    总结:POWER TRIPLE LOCK连接器系统凭借其高可靠性的三重锁定机制、广泛的应用温度范围和易于装配的特点,在家用电器和工业应用中具有显著的优势。此外,它还提供了多样的电线尺寸和颜色编码选项,使得组装更加简便快捷。
    推荐:考虑到其卓越的性能、可靠性以及广泛的适用性,强烈推荐使用POWER TRIPLE LOCK连接器系统。无论是家用电器还是工业设备,它都能提供稳定可靠的连接解决方案。

1-1969694-3参数

参数
间距-配接 6mm
触头镀层厚度 - 配接 -
针脚数 3pin
额定电流 18.5A
类型 Header,Latch Holder
排数 1
颜色 灰色
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘
