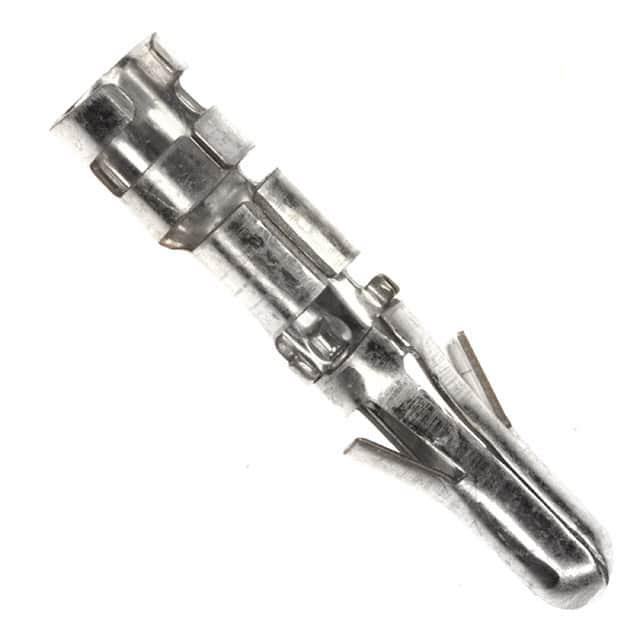

925713-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 公端子, 0.140 Mate-N-LOK系列, 最大5mm², 最小2mm²
供应商型号: 925713-1
供应商: 云汉优选
标准整包数: 2500
TE CONNECTIVITY 矩形连接器 - 触头 925713-1

925713-1概述


    产品简介


    产品名称:Pin Contact, Tin, 250 VAC
    本产品为商用MATE-N-LOK系列的一部分,是一种用于电力系统的针式接触件。它适用于各种商业和工业用途,特别是要求高可靠性和稳定性的场合。此产品通过了严格的欧盟RoHS和REACH标准,确保其环保且对人体无害。

    技术参数


    - 操作电压:250 VAC
    - 接线范围:14 - 10 AWG,2.1 - 5.3 mm²
    - 插针直径:3.56 mm(0.14 in)
    - 焊接区域镀层材料:预镀锡
    - 焊接区域镀层厚度:0.4 - 3.5 μm(15.75 - 137.8 μin)
    - 接触基材:黄铜
    - 最大电流承载能力:17 A
    - 操作温度范围:-55 - 105°C(-67 - 221°F)

    产品特点和优势


    该Pin Contact具有多种优势,具体如下:
    - 耐用性:采用黄铜作为基材,能够承受较高的电流,从而保证长期使用下的稳定性。
    - 操作电压高:能够承受250 VAC的操作电压,适用于多种高压应用。
    - 安全可靠:通过欧盟RoHS和REACH认证,符合环境保护和人体健康要求。
    - 易于安装:具备锁定插销的设计,能够有效防止插头脱落,提高连接可靠性。

    应用案例和使用建议


    应用场景:该产品常用于工业自动化、电力系统、通信设备等领域。例如,在数据中心的电源分配单元(PDU)中,这种接触件可以确保电力传输的安全和稳定。
    使用建议:
    1. 在使用前仔细检查绝缘层的直径范围(2.5 - 4.5 mm),以确保正确选择绝缘层材料。
    2. 在进行焊接时,尽量保持焊接温度适中,避免过度加热导致损坏。
    3. 定期检查接触件的状态,如有破损应及时更换,以确保安全可靠的连接。

    兼容性和支持


    兼容性:该Pin Contact与MATE-N-LOK系列的其他组件完全兼容,如插座、保护盖等。此外,TE还提供了相应的安装工具和保护套件,以方便用户的安装和维护。
    支持信息:如有任何技术问题或需要技术支持,可拨打+1 800 522 6752联系客服团队。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决方法:检查焊接温度和时间,确保焊点质量。同时检查接触件的焊接面是否有氧化或污渍。

    2. 问题:接触件安装后存在松动现象。
    - 解决方法:确保安装时锁定插销已经正确锁紧,如有必要可以重新检查并调整。

    总结和推荐


    总体而言,这款Pin Contact凭借其出色的电气性能和高可靠性,非常适合在各种工业环境中使用。其独特的锁定插销设计和稳定的焊接工艺使其在市场上具有很强的竞争力。如果你正在寻找一种高效、安全、可靠的电力连接解决方案,那么这款Pin Contact将是不错的选择。
    综上所述,强烈推荐此产品给所有需要高性能电力连接器的客户。

925713-1参数

参数
触头镀层厚度 -
类型 Connector Power
线规 10-14 AWG
触头镀层
触头端接 压接
长*宽*高 25mm(长度)*4.8mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

925713-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

925713-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 925713-1 925713-1数据手册

925713-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.5526
5000+ ¥ 0.5409
10000+ ¥ 0.5246
库存: 7500
起订量: 2500 增量: 7500
交货地:
最小起订量为:2500
合计: ¥ 1381.5
