2-1630024-9

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±30ppm/℃ 150Ω 250W 法兰安装 163mm(长度)*45mm(高度)
供应商型号: 2-1630024-9
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 2-1630024-9

2-1630024-9概述


    产品简介


    基本介绍

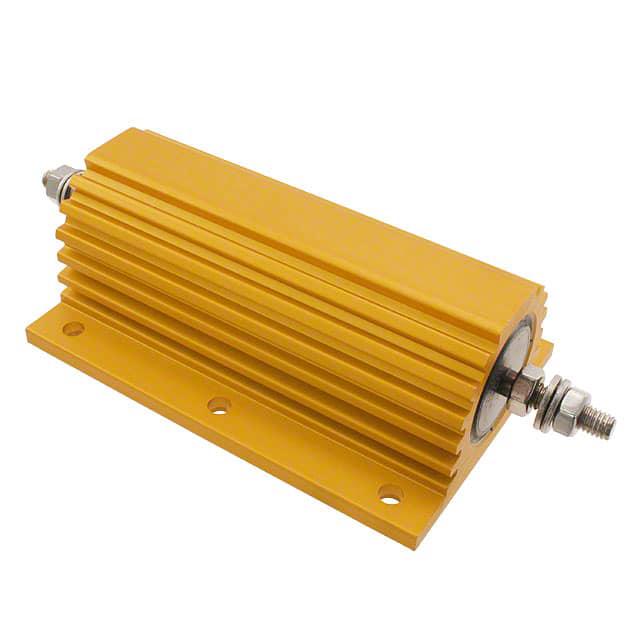

    铝制封装功率电阻(HS系列)是TE Connectivity生产的标准及定制设计的产品。该系列电阻适用于一般用途、电源供应、发电以及牵引行业。该系列涵盖了从5瓦到300瓦的广泛范围,具有较高的稳定性和高可靠性,能够在一个有限的空间内快速消散大功率热量。这些电阻主要应用于制动、平衡、电容器充放电、防浪涌、滤波和电机控制等领域。

    技术参数


    - 功率耗散
    - 带散热片:HSA5到HSA50为5W至50W,HSC75至HSC300为100W至300W。
    - 不带散热片:HSA5到HSA50为5.5W至20W,HSC75至HSC300为50W至75W。
    - 电阻值
    - 最小阻值:0.01Ω到0.1Ω
    - 最大阻值:10KΩ到100KΩ
    - 最大工作电压
    - 交流峰值电压:HSA系列为1400V至2500V,HSC系列为1900V至5600V
    - 温度系数
    - 小于100Ω时:50ppm/℃
    - 大于100Ω时:30ppm/℃
    - 耐久性
    - 长期稳定性:对于50%额定电阻变化,最大耗散不得超过70%额定值;对于25%额定电阻变化,最大耗散不得超过50%额定值。

    - 绝缘电阻
    - 干燥条件:≥10,000MΩ
    - 潮湿测试后:≥1000MΩ

    产品特点和优势


    HS系列电阻具备多种独特功能和优势,包括:
    - 高可靠性:拥有超过50年的设计和制造经验,确保了产品的长期稳定性和可靠性。
    - 广泛应用:适用于多种应用场景,如制动电阻、平衡电阻、电容器充放电、防浪涌保护等。
    - 自定义设计:可以根据不同需求提供定制化解决方案,包括绕线、端子和安装方式。
    - 特殊版本:提供低阻值、低感抗和高电压版本以满足特殊要求。

    应用案例和使用建议


    应用案例
    - 制动系统:在车辆制动系统中作为能耗组件,迅速吸收动能转化为热能。
    - 电机控制:用于电机控制回路中的能量耗散,防止过压损坏。
    使用建议
    - 在进行长期使用时,应根据产品手册中的规范进行适当降额使用,以确保长期稳定性。
    - 配备适当的散热装置可以提高功率利用率,例如,建议使用专用导热膏来增强热传导性能。

    兼容性和支持


    - HS系列电阻易于集成到现有系统中,并且与多种标准规格兼容。厂商提供全方位的技术支持和咨询服务,帮助客户解决各种应用问题。

    常见问题与解决方案


    - 问题1:长期运行后出现性能下降。
    - 解决方法:按照手册建议对产品进行定期检测和维护,避免超负荷工作。

    - 问题2:电阻值发生变化。
    - 解决方法:检查连接点是否松动或氧化,必要时重新焊接或更换连接材料。

    总结和推荐


    总体来看,HS系列铝制封装功率电阻凭借其广泛的适用性、高可靠性和多样化的定制选项,在市场上具有很强的竞争优势。对于需要高效能、高稳定性的应用场景,如汽车、工业控制等领域,HS系列电阻是理想的选择。鉴于其卓越的表现和良好的技术支持,强烈推荐使用该系列产品。

2-1630024-9参数

参数
额定功率 250W
电阻个数 -
引脚数量 -
电阻值 150Ω
温度系数 ±30ppm/℃
精度 ±5%
长*宽*高 163mm(长度)*45mm(高度)
安装方式 法兰安装
包装方式 散装

2-1630024-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1630024-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 2-1630024-9 2-1630024-9数据手册

2-1630024-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
