3-794620-4

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 4pin 5A 760nm 金 黑色 通孔安装
供应商型号: N-3-794620-4
供应商: 云汉优选
标准整包数: 1

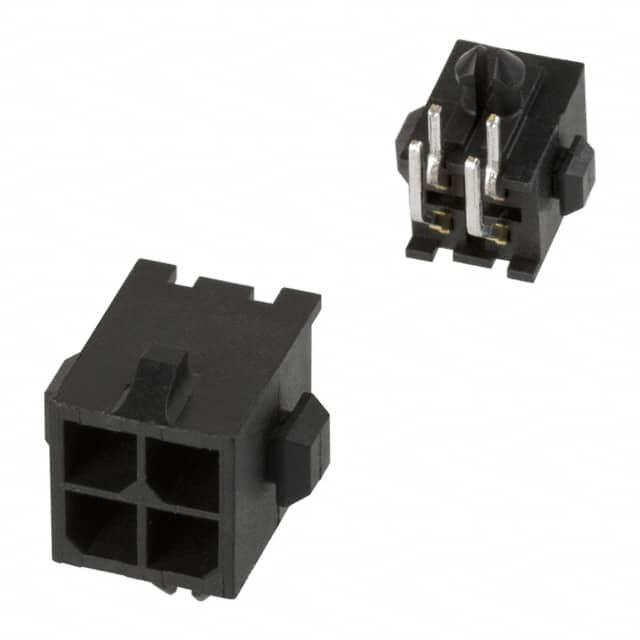

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-794620-4

3-794620-4概述

    电子元器件产品技术手册:PCB Mount Header, Right Angle

    产品简介


    本文介绍了TE Connectivity(泰科电子)的PCB Mount Header,型号为3-794620-4。这款产品是一种连接器,主要用于PCB(印刷电路板)到PCB之间的连接。其主要功能是实现电线与电路板之间的可靠连接。这类产品广泛应用于各种电子设备,如计算机主板、服务器、通信设备和消费电子产品等领域。

    技术参数


    - PCB Mount Orientation: 右角安装
    - Centerline (Pitch): 3 mm [0.118 in]
    - Number of Rows: 2行
    - Number of Positions: 4个位置
    - Connector System: 线到板
    - Connector Shape: 矩形
    - Number of Power Positions: 4个
    - Number of Columns: 2列
    - Number of Loaded Positions: 4个
    - Number of Rows: 2行
    - Operating Voltage: 250 VAC
    - Operating Temperature Range: -40°C至105°C
    - Contact Size: 0.64 mm [0.025 in]
    - Contact Current Rating (Max): 5 A
    - PCB Contact Termination Area Plating Material Finish: 哑光
    - PCB Thickness (Recommended): 1.57 mm [0.062 in]
    - Row-to-Row Spacing: 3 mm [0.118 in]

    产品特点和优势


    1. 混合与多功能性:该连接器系统能够支持多种连接需求,适用于不同的电路应用。
    2. 高接触可靠性:采用金涂层,提供优秀的导电性能和耐久性。
    3. 宽工作温度范围:-40°C至105°C的工作温度范围使其能够在极端环境中保持稳定运行。
    4. 阻燃性能:Glow Wire Rating (GWT) 750°C,符合安全标准。
    5. 兼容性强:符合多个国家和地区的标准,包括UL、VDE和RoHS认证。

    应用案例和使用建议


    - 计算机主板:适用于高性能计算环境,确保信号传输的稳定性和可靠性。
    - 通信设备:可用于路由器、交换机等网络设备中,保证高速数据传输。
    - 工业自动化:适用于工业控制设备,能够在恶劣环境下保持稳定工作。

    使用建议:
    - 在高温环境下使用时,应注意避免超过最大工作温度。
    - 安装过程中需注意正确的焊接方法和工艺,以保证良好的电气接触。

    兼容性和支持


    - 兼容性:该连接器与其他TE Connectivity的同类产品具有良好的兼容性,可以方便地集成到现有系统中。
    - 支持:如有任何技术支持需求,可拨打+1 800 522 6752联系厂商客服。

    常见问题与解决方案


    1. 问题:如何正确焊接连接器?
    - 解答:确保焊点干净,使用适当的焊料,并控制焊接温度和时间,避免过度焊接导致接触不良。
    2. 问题:如何检查连接器是否损坏?
    - 解答:目测检查连接器是否有明显的物理损伤,使用万用表测试接触电阻,确保不超过规定值。
    3. 问题:如何提高连接器的使用寿命?
    - 解答:定期清洁连接器表面,避免腐蚀和氧化;合理选择工作环境,避免过高的温度和湿度。

    总结和推荐


    总的来说,3-794620-4是一款功能强大且可靠的PCB连接器,适用于各种严苛的应用环境。其优异的性能和广泛的兼容性使其在市场上具有很高的竞争力。对于需要高质量、高可靠性的电路连接的应用场景,强烈推荐使用此产品。希望本文能帮助您更好地了解并使用这款产品。

3-794620-4参数

参数
类型 Header,Locking Ramp
颜色 黑色
针脚数 4pin
触头镀层厚度 - 配接 760nm
间距-配接 3mm
防护等级 -
额定电流 5A
触头镀层 - 配接
排数 2
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

3-794620-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-794620-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-794620-4 3-794620-4数据手册

3-794620-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
