63651-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 12-18AWG Phosphor Bronze RCP 17.01mm Tin T/R
供应商型号: JY-63651-1
供应商: 云汉优选
标准整包数: 1

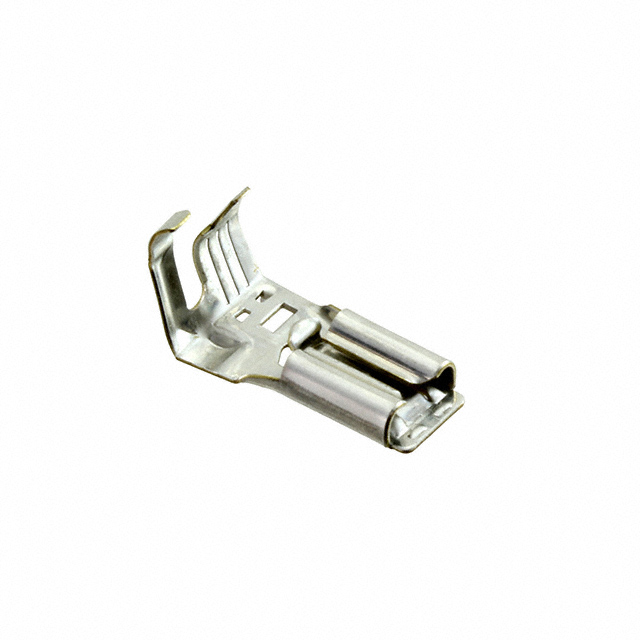

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63651-1

63651-1概述


    产品简介


    产品类型: 快速断开端子(Quick Disconnect Terminal)
    主要功能: 用于快速连接和断开电线,提供稳定的电气连接。适用于各种电子设备和电路板的连接需求。
    应用领域: 广泛应用于家用电器、工业控制设备、汽车电子系统等领域。

    技术参数


    - 电线尺寸: 18 - 12 AWG,对应0.82 - 3.31 mm²
    - 插针宽度: 6.35 mm [.25 in]
    - 插针厚度: 0.81 mm [.032 in]
    - 终端材料厚度: 0.46 mm [.018 in]
    - 终端长度: 17.02 mm [.67 in]
    - 绝缘层直径范围: 2.79 - 5.33 mm [.11 - .21 in]
    - 连接能力: 单个连接
    - 插入力: 低插入力
    - 工作温度范围: -40°C - 110°C [-40°F - 230°F]
    - 认证标准: CSA、UL
    - 包装数量: 4000
    - 包装方式: 带/卷包装

    产品特点和优势


    产品特点:
    1. 低插入力: 便于操作,降低安装难度。
    2. 单个连接能力: 适合于小批量或单点连接的应用场合。
    3. 高可靠性: 磷青铜接触材料确保长期稳定性和耐用性。
    4. 宽温度范围: 适用于恶劣的工作环境。
    5. 认证齐全: 通过多项国际安全标准认证,保证产品质量。
    优势:
    - 广泛的适用性: 适用于多种电线规格和绝缘层直径。
    - 易用性: 低插入力设计使得安装过程更加简便。
    - 高性能: 磷青铜接触材料确保优异的导电性能和抗腐蚀性。

    应用案例和使用建议


    应用案例:
    这种快速断开端子广泛应用于家电、工业自动化设备和汽车电子产品中。例如,在家用空调系统中,该端子可用于快速连接和断开室内外机之间的电源线和信号线;在汽车电子控制系统中,它可用于连接传感器和执行器。
    使用建议:
    - 选择合适的电线: 根据实际需要选择合适的电线尺寸,确保与端子匹配。
    - 保持清洁: 安装前清洁接触面以保证良好的电气接触。
    - 正确压接: 使用正确的工具进行压接,确保连接可靠。
    - 避免过热: 避免长时间处于高温环境下使用,防止端子损坏。

    兼容性和支持


    - 兼容性: 该产品可与其他标准的Faston 250端子兼容。
    - 支持和维护: 供应商提供技术支持和售后服务。如需帮助,可以拨打免费电话+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 插针无法插入端子?
    - 解决办法: 检查电线绝缘层是否超出指定范围,确保电线尺寸符合要求。

    2. 问题: 端子出现松动?
    - 解决办法: 检查是否已正确压接,如有必要重新压接以确保牢固。

    3. 问题: 连接不稳定?
    - 解决办法: 确保接触面清洁无污物,使用适当的清洁剂进行清理。

    总结和推荐


    总结:
    该款FASTON 250系列快速断开端子具备低插入力、单个连接能力和宽工作温度范围等特点,能够在恶劣环境中提供可靠的电气连接。此外,该产品通过多项国际安全标准认证,质量有保障。
    推荐:
    强烈推荐该产品给需要稳定且可靠的电气连接解决方案的客户。无论是家用电器还是工业设备,这款端子都能为用户提供便捷的操作体验和卓越的性能表现。

63651-1参数

参数
长*宽*高 19.56mm(长度)*8.1mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63651-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63651-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63651-1 63651-1数据手册

63651-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.7353
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.73
直接购买
加入购物车
