556881-6

产品分类: 刀片式电源连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Power F 6 POS 11.18mm Solder ST Thru-Hole 12 Terminal 1 Port Box
供应商型号: JY-556881-6
供应商: 云汉优选
标准整包数: 1

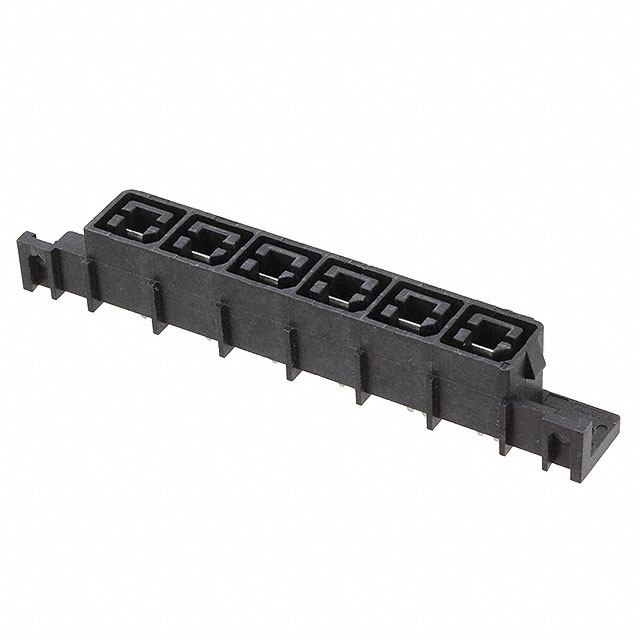

TE CONNECTIVITY 刀片式电源连接器 556881-6

556881-6概述

    # 电子元器件技术手册:Receptacle Connector Assembly

    产品简介


    基本介绍
    本产品是一款适用于电源连接应用的矩形电源接插件(Receptacle Connector Assembly),型号为556881-6。该接插件由TE Connectivity设计并制造,主要用于板对线连接,具有高度可靠性和安全性。
    主要功能
    - 线对板连接:实现电线与电路板之间的高效连接。
    - 多位置连接:可同时连接多条导线。
    - 高电压操作:支持高达600 VDC的操作电压,适合高功率应用。
    应用领域
    - 家用电器
    - 工业控制
    - 通信设备
    - 汽车电子
    - 数据中心及服务器

    技术参数


    电气特性
    - 中心线间距:11.18 mm(0.44 in)
    - 额定电压:600 VDC
    - 最大电流承载能力:35 A
    尺寸参数
    - 高度:12.7 mm(0.5 in)
    - 宽度:19.3 mm(0.76 in)
    - 长度:91.44 mm(3.6 in)
    连接与接口
    - 针数:6
    - 接触材料:镀锡铜合金
    - 接触形式:双梁结构
    工作环境
    - 温度范围:0 – 105°C(32 – 221°F)

    产品特点和优势


    - 兼容性强:与多种标准电线兼容,支持不同的安装方式。
    - 可靠性高:采用镀锡铜合金材料,确保长期使用中的稳定性和抗腐蚀性。
    - 安全认证:符合UL 94V-0防火等级要求,通过了CSA和UL认证。
    - 便捷安装:垂直板载安装方式,简化安装过程。

    应用案例和使用建议


    应用案例
    - 家用电器:如空调、洗衣机等大型家用电器中的电源连接。
    - 工业设备:工厂自动化控制系统中各设备间的电源连接。
    使用建议
    - 环境适应性:在高温环境下使用时,需注意散热措施,确保正常工作。
    - 安装注意事项:请严格按照安装说明进行操作,避免不当安装导致接触不良等问题。

    兼容性和支持


    兼容性
    - 可与多种标准电线兼容,适用于不同类型的电路板。
    厂商支持
    - 技术支持电话:+1 800 522 6752
    - 在线资源:访问TE Connectivity官方网站,获取更多产品文档和技术资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保接触面清洁,重新焊接。 |
    | 连接不稳定 | 检查插头与插座是否正确对齐。 |
    | 温度过高 | 改善散热条件,降低周围环境温度。 |

    总结和推荐


    综合评估
    该矩形电源接插件556881-6具有卓越的安全性、可靠性和兼容性,适用于广泛的电源连接应用场景。其坚固耐用的设计和高效的电气性能使其在市场上具有较强的竞争力。
    推荐意见
    我们强烈推荐该产品用于需要高电压和大电流的应用场景,特别是对于家用电器、工业控制和其他高可靠性要求的领域。其易于安装和维护的特点使其成为一款值得信赖的选择。

556881-6参数

参数
长*宽*高 91.32mm(长度)*14.43mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

556881-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

556881-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 刀片式电源连接器 TE CONNECTIVITY 556881-6 556881-6数据手册

556881-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
