HSC250100RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 100Ω ±5% ±50ppm/℃ 插件 法兰安装 109mm*73mm*42mm
供应商型号: 7205524
供应商: 海外现货
标准整包数: 1

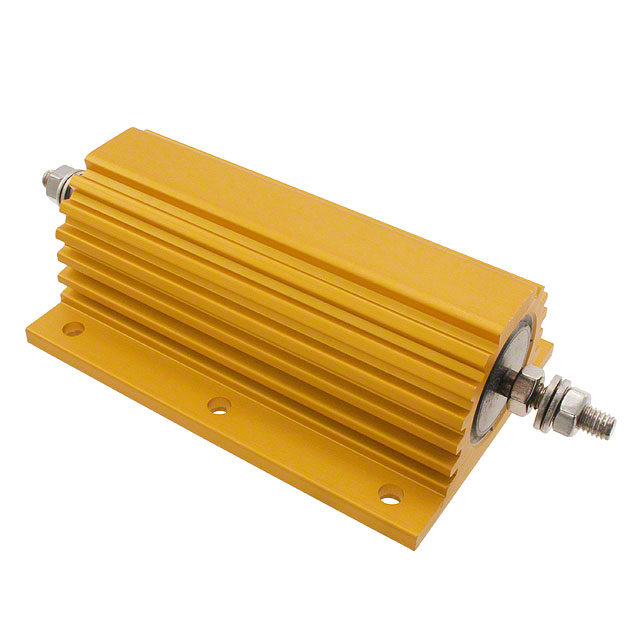

TE CONNECTIVITY 网络阵列电阻 HSC250100RJ

HSC250100RJ概述

    高性能铝制封装功率电阻:HS系列技术手册

    产品简介


    铝制封装功率电阻HS系列是一种极稳定的高功率电阻器,适用于各种工业用途。该系列产品涵盖了从5瓦到300瓦的功率范围,具有低电阻、低电感和高电压版本,可广泛应用于刹车电阻、平衡电阻、电容充电与放电、crowbar电路、滤波器及电机控制等多个领域。

    技术参数


    | 参数 | HSA5 | HSA10 | HSA25 | HSA50 | HSA75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |

    | 额定功率(W) | 5 | 10 | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
    | 带散热片时耗散功率(W) | 10 | 16 | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
    | 不带散热片时耗散功率(W) | 5.5 | 8 | 12.5 | 20 | 45 | 50 | 55 | 50 | 60 | 75 |
    | 最小阻值(Ω) | 0.1 | 0.1 | 0.1 | 0.1 | 0.5 | 0.5 | 10 | 10 | 10 | 10 |
    | 最大阻值(Ω) | 10k | 15k | 36k | 100k | 50k | 100k | 100k | 50k | 68k | 82k |
    | 最大工作电压(V) | 160 | 265 | 550 | 1250 | 1400 | 1900 | 2500 | 1900 | 2200 | 2500 |
    | 击穿电压(AC峰值)(V) | 1400 | 1400 | 2500 | 2500 | 5000 | 5000 | 5000 | 5600 | 5600 | 5600 |
    | 长期稳定性(1000小时变化百分比) | 1% | 1% | 1% | 1% | 2% | 2% | 2% | 3% | 3% | 3% |

    产品特点和优势


    HS系列电阻器具有以下特点:
    - 可靠性高:拥有超过50年的设计和制造经验,确保产品的稳定性和可靠性。
    - 功率范围广:覆盖从5瓦到300瓦的功率范围,满足不同应用需求。
    - 稳定性好:长期稳定性优异,1000小时内的阻值变化极小。
    - 适应性强:提供多种规格和安装方式,能够满足不同应用场景的需求。
    - 支持定制:可根据客户需求提供风向、接线端子和安装方式等定制化服务。

    应用案例和使用建议


    - 刹车电阻:用于电动汽车的制动系统中,快速吸收并消耗能量。
    - 电容充电与放电:适用于电力系统的储能装置中,保护电路免受过电压冲击。
    - 滤波器:可用于电源电路中,减少干扰信号的影响。
    使用建议:
    - 确保在额定工作条件下使用,避免长时间超负荷运行,否则可能导致寿命缩短。
    - 使用专用散热材料提高散热效率,特别是在高功率型号中。

    兼容性和支持


    HS系列电阻器支持广泛的连接方式,包括螺纹孔固定,便于安装。TE Connectivity公司为客户提供全方位的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    - 问题:如何正确安装散热片?
    - 解决方案:严格按照制造商的指南进行安装,使用指定的散热材料,确保良好的热传导性能。

    - 问题:如何判断电阻器是否需要更换?
    - 解决方案:定期检查电阻器的工作温度和表面温度,如果发现温度异常升高,则可能需要更换。

    总结和推荐


    HS系列铝制封装功率电阻凭借其出色的稳定性和广泛的应用范围,在市场上具备显著的竞争优势。强烈推荐该产品用于各种高功率和高可靠性的应用场景。无论是工业生产还是科研开发,HS系列都是您的理想选择。

HSC250100RJ参数

参数
电阻值 100Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 109mm*73mm*42mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

HSC250100RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC250100RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC250100RJ HSC250100RJ数据手册

HSC250100RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
