HSC150200RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±30ppm/℃ 200Ω 150W 法兰安装 98mm*47.5mm*26mm
供应商型号: A137211-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSC150200RJ

HSC150200RJ概述


    产品简介

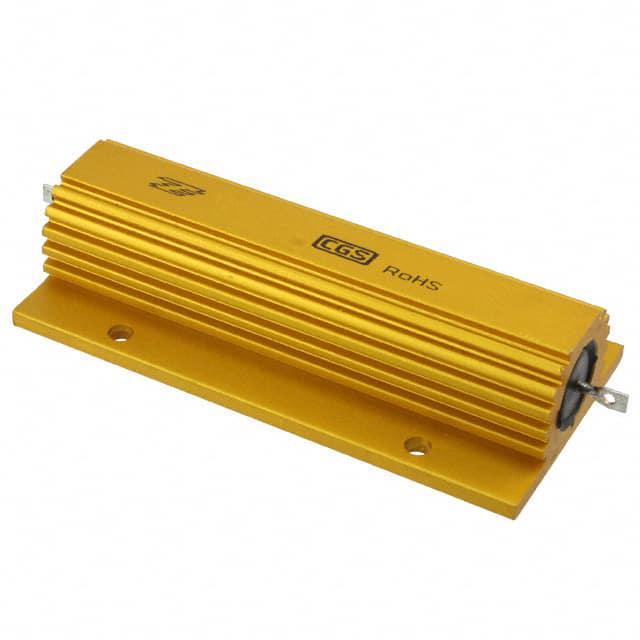

    产品类型:铝制封装功率电阻
    主要功能:这些电阻器能够承受高功率,同时通过铝制外壳将热量快速散发到指定的散热片上。它们广泛应用于多种行业,如电力供应、发电和牵引行业。
    应用领域:
    - 制动电阻
    - 平衡电阻
    - 电容器充放电
    - Crowbar(保护电路)
    - 滤波器
    - 通用电气机械

    技术参数


    | 参数 | 描述 |

    | 额定功率 | HSA系列:5W至75W;HSC系列:100W至300W |
    | 散热片条件下功耗(W) | HSA系列:10W至75W;HSC系列:100W至300W |
    | 不带散热片功耗(W) | HSA系列:5.5W至45W;HSC系列:50W至75W |
    | 最小电阻值(Ω) | HSA系列:0.1Ω;HSC系列:0.5Ω |
    | 最大电阻值(Ω) | HSA系列:10KΩ;HSC系列:100KΩ |
    | 最大工作电压(V) | HSA系列:160V至1400V;HSC系列:1900V至2500V |
    | 击穿电压(峰值交流)(V)| HSA系列:1400V至5000V;HSC系列:5000V至5600V |
    | 长期稳定性(ΔR变化%) | HSA系列:0.2%至1%;HSC系列:0.2%至2% |

    产品特点和优势


    1. 长期可靠性:这款电阻具有超过50年的设计和制造经验,确保高度可靠。
    2. 功率范围广:HSA系列涵盖5W至75W,而HSC系列涵盖100W至300W。
    3. 广泛适用性:无论是在实验室还是工业应用,该电阻都是理想的解决方案。
    4. 定制能力:提供各种端子、线圈和安装方式,以满足不同应用需求。
    5. 特殊版本:提供低电阻、低感抗和高电压版本。

    应用案例和使用建议


    应用案例:
    - 制动电阻:用于电机刹车系统,确保安全可靠。
    - 平衡电阻:用于平衡电力系统中的负载。
    - 电容器充放电:用于充电和放电电路,实现高效能量转换。
    使用建议:
    - 散热管理:建议使用专用散热片并涂布导热膏,以提高性能。
    - 选择合适型号:根据具体应用需求选择合适型号的电阻,避免超负荷运行。

    兼容性和支持


    兼容性:这些电阻与市场上大多数电子设备和电路兼容。
    技术支持:TE Connectivity提供全面的技术支持和维护服务,可咨询其网站上的帮助资源。

    常见问题与解决方案


    1. 问题:电阻发热过多
    - 解决方案:检查散热片是否安装正确,确保没有阻塞或损坏。使用更高性能的散热片或改善通风条件。
    2. 问题:电阻耐压不足
    - 解决方案:选择更高额定电压的型号,或者降低电流以避免过载。
    3. 问题:电阻值不稳定
    - 解决方案:检查是否符合规定的温度系数和稳定要求。确保遵循规范操作,定期进行校准和测试。

    总结和推荐


    综合评估:这些铝制封装功率电阻是市场上最可靠的功率电阻之一,具有广泛的功率范围、高稳定性及出色的散热性能。它们特别适合需要高功率处理的应用。
    推荐:强烈推荐给需要高性能、高可靠性的功率电阻的应用场合。它们适用于多种应用环境,可以显著提高系统的整体性能和可靠性。

HSC150200RJ参数

参数
引脚数量 -
电阻值 200Ω
温度系数 ±30ppm/℃
精度 ±5%
额定功率 150W
电阻个数 -
长*宽*高 98mm*47.5mm*26mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC150200RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC150200RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC150200RJ HSC150200RJ数据手册

HSC150200RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.4056 ¥ 220.9819
10+ $ 18.8022 ¥ 157.3506
25+ $ 16.7477 ¥ 140.1577
50+ $ 15.4627 ¥ 129.4036
100+ $ 14.3711 ¥ 120.2684
250+ $ 13.1763 ¥ 110.2692
500+ $ 12.4293 ¥ 104.0178
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 220.98
