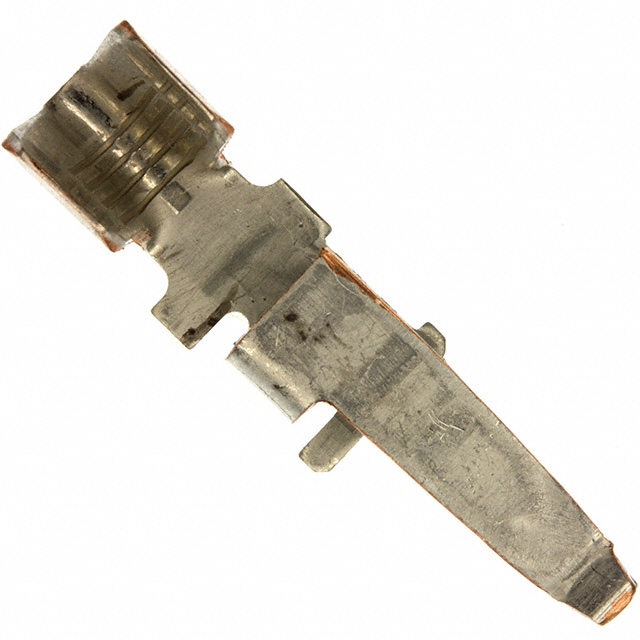

556136-2

产品分类: 刀片式电源连接器
厂牌: TE CONNECTIVITY
产品描述: Contact SKT Crimp ST Cable Mount 10-12AWG Loose
供应商型号: 2308838
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 刀片式电源连接器 556136-2

556136-2概述

    电子元器件技术手册:556136-2 接收端连接器接触件

    1. 产品简介


    556136-2 是一款适用于离散电线的接收端连接器接触件,适用于交流和直流电压下的应用。该产品专为需要高电流承载能力的应用而设计,主要用于工业和家庭电器设备中。其核心功能在于提供稳定可靠的电力传输解决方案,尤其适用于要求高电压和大电流的场合。

    2. 技术参数


    - 操作电压: 600 VDC
    - 接触件基材: 铜合金
    - 接触件类型: 接收端
    - 接触件终止区镀层材料: 锡
    - 接触件终止区镀层厚度: 2.54 µm(100 µin)
    - 接触件插合区域镀层材料: 锡
    - 接触件插合区域镀层厚度: 2.54 µm(100 µin)
    - 接触长度: 27 mm(1.063 in)
    - 线径范围: 12 – 10 AWG
    - 截面积范围: 3.31 – 5.26 mm²
    - 接触面积: 6530 – 10383 CMA
    - 接触承载电流(最大): 55 A
    - 线缆类型兼容性: 离散电线
    - 操作温度范围: 0 – 105°C(32 – 221°F)

    3. 产品特点和优势


    - 高可靠性: 能够承受高达600 VDC的操作电压,确保长期稳定的工作表现。
    - 高电流承载能力: 最大接触承载电流达到55 A,适用于需要大电流传输的应用场合。
    - 环保材料: 使用锡镀层材料,符合欧盟RoHS、REACH及ELV指令,无卤素。
    - 兼容多种线径: 支持12到10 AWG的线径,适用范围广泛。
    - 安装简便: 可以通过压接方式快速安装,便于装配和维护。

    4. 应用案例和使用建议


    应用案例: 在家电、工业控制和照明系统中广泛应用,如冰箱、洗衣机、空调以及各种电机控制系统等。这些应用需要稳定的电源连接和较高的电流承载能力。
    使用建议:
    - 正确选择线径: 根据具体应用场景选择合适的线径,避免因过载导致接触不良或损坏。
    - 注意操作温度: 确保设备工作环境温度不超过105°C,避免过热导致性能下降或失效。
    - 定期检查和维护: 定期检查接触件是否有氧化或腐蚀现象,及时更换损坏的部件。

    5. 兼容性和支持


    - 兼容性: 该产品兼容多种离散电线类型,可以用于不同规格的电线连接。
    - 技术支持: TE公司提供全面的技术支持和售后服务,客户可以通过拨打+1 800 522 6752获取帮助。

    6. 常见问题与解决方案


    - 问题1: 如何确保正确的安装?
    - 解决方案: 参考技术手册中的安装步骤,严格按照说明进行操作,确保所有步骤正确执行。

    - 问题2: 接触件表面出现氧化如何处理?
    - 解决方案: 使用无水酒精清洁接触件表面,去除氧化层,再重新安装使用。

    7. 总结和推荐


    综上所述,556136-2 接收端连接器接触件是一款具备高可靠性和高电流承载能力的优质产品。其在各种高电流应用场景中表现出色,且具备良好的环保特性和广泛的线径兼容性。对于需要稳定电力传输和可靠连接的应用场景,这款产品是一个理想的选择。强烈推荐给需要高性能电源连接解决方案的用户。

556136-2参数

参数
安装方式 压入式
应用等级 商业级
零件状态 在售
包装方式 散装

556136-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

556136-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 刀片式电源连接器 TE CONNECTIVITY 556136-2 556136-2数据手册

556136-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.0532
10+ ¥ 9.1213
100+ ¥ 8.9584
600+ ¥ 8.9584
1000+ ¥ 8.7955
2600+ ¥ 8.7955
库存: 1737
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.05
直接购买
加入购物车
