2355045-8

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 1 8pin 2A 100nm 金 黑色 通孔安装
供应商型号: 17-2355045-8-ND
供应商: Digi-Key
标准整包数: 1

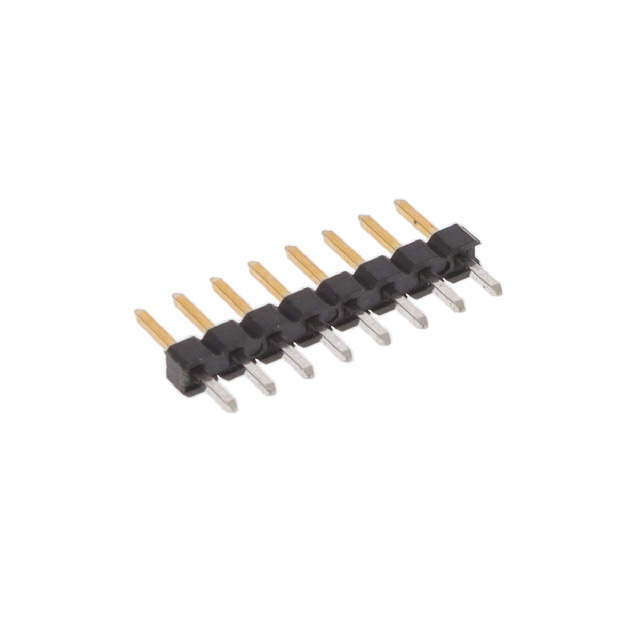

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2355045-8

2355045-8概述

    AMPMODU 2 mm Breakaway Headers:紧凑而可靠的板对板连接器

    产品简介


    TE Connectivity(TE)推出的AMPMODU 2 mm连接器系列为板对板和线对板应用提供多种可靠连接器选择。这些2 mm头占用的PCB空间比标准2.54 mm中心线小38%,使客户能够在板上构建更多功能。这些插头能与市场上其他主要品牌的插座互连,适用于自动化表面贴装、通孔回流焊接及传统通孔安装等多种PCB组装方式。产品系列包括单行和双行选项、垂直和直角方向,以及管装和带卷包装,以适应不同的产品处理系统。

    技术参数


    - 材料
    - 镀层:30 µ” [0.76 µm] 金
    - 接触材料:磷青铜
    - 塑料外壳:高温塑料(LCP),黑色
    - 环境标准:UL94 V0,低卤素,操作环境等级III
    - 规格
    - 产品规格:108-64040
    - 应用规格:114-64040
    - 符合RoHS和REACH标准
    - UL认证待定
    - VDE认证
    - 电气特性
    - 最大电流:2A
    - 绝缘耐压:650VAC
    - 工作电压:125VDC 或 125VAC RMS
    - 机械特性
    - 操作温度:锡镀层 -40°C至105°C,金镀层 -40°C至125°C
    - 焊接能力:可承受最高260°C回流焊接
    - 振动测试:无电气中断超过1微秒

    产品特点和优势


    - 占用38%的PCB空间,相较于2.54 mm中心线,为电路板设计提供了更大的灵活性;
    - 通过自动表面贴装和通孔回流制造,实现了高效且经济的应用;
    - 与市场上其他品牌插座兼容,增强了应用范围。

    应用案例和使用建议


    AMPMODU 2 mm插头广泛应用于工业自动化、机器人技术、伺服驱动和楼宇自动化等领域。例如,在工业控制系统中,这些连接器可以用于连接传感器和执行机构。为了确保长期可靠性,建议在操作前进行适当的振动测试和焊接验证。同时,选择合适的镀层(如金镀层)可以提高接触稳定性,延长使用寿命。

    兼容性和支持


    AMPMODU 2 mm插头与市场上其他主要品牌的插座相兼容,可广泛应用于不同制造商的系统。TE Connectivity提供全面的技术支持,包括详细的安装指南和定期更新的设计规范,以帮助客户在各种应用中获得最佳性能。

    常见问题与解决方案


    - 问题:连接器在焊接过程中出现电气中断。
    - 解决方法:确保焊接温度不超过260°C,以防止过热损坏连接器。

    - 问题:如何选择合适的镀层?
    - 解决方法:根据具体应用需求选择,例如对于高腐蚀环境选择金镀层,对于成本敏感的应用则可选择锡镀层。

    总结和推荐


    AMPMODU 2 mm插头凭借其紧凑设计和出色的电气性能,在板对板连接领域表现出色。它不仅节省空间,还具有良好的成本效益,是自动化生产线和复杂控制系统理想的选择。总体而言,我们强烈推荐这一产品用于需要高可靠性的场合,特别是对于那些希望提高电路板密度和系统整体性能的应用。

2355045-8参数

参数
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 100nm
颜色 黑色
排数 1
额定电流 2A
针脚数 8pin
类型 Breakaway,Header,Push-Pull
间距-配接 2mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

2355045-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2355045-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2355045-8 2355045-8数据手册

2355045-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
