首页  >  产品百科  >  RN73C1J221KBTDF

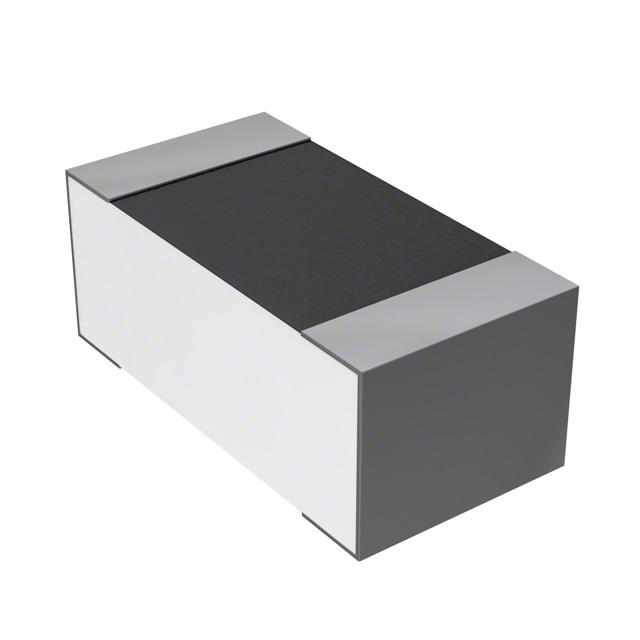

RN73C1J221KBTDF

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 221KΩ ±0.1% ±10ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: Q-RN73C1J221KBTDF
供应商: 期货订购
标准整包数: 1000
TE CONNECTIVITY 网络阵列电阻 RN73C1J221KBTDF

RN73C1J221KBTDF概述

    高精度薄膜电阻技术手册

    产品简介


    高精度薄膜电阻是一种精密电子元件,适用于通信、工业控制、仪器仪表及医疗行业。该系列电阻以其高稳定性、低温度系数(TCR)和高精度而著称。其典型型号为RN73系列,提供了从0.01%到0.1%的容差范围,并且具备极低的温度系数(TCR),可达到5ppm/°C或10ppm/°C。其终端采用电镀100%哑光锡制,具有良好的耐腐蚀性。

    技术参数


    | 参数 | 值 |

    | 尺寸(mm) | 0402、0603、0805、1206、1210、2010、2512 |
    | 额定功率@70°C | 0.063W(0402、0603)、0.1W(0805)、0.125W(1206)、0.25W(1210、2010)、0.5W(2512) |
    | 电阻范围(Ω) | 4.7Ω 至 1MΩ |
    | 容差(%) | 0.01%、0.05%、0.1% |
    | 温度系数(ppm/°C) | 5、10 |
    | 最大工作电压(V) | 25V(0402、0603)、50V(0805、1206)、100V(1210、2010)、150V(2512) |
    | 最大过载电压(V) | 50V(0402、0603)、100V(0805、1206)、200V(1210、2010)、300V(2512) |
    | 工作温度范围(°C) | -55°C 至 +155°C |

    产品特点和优势


    - 高精度:该系列产品具有非常高的精度等级,能够实现0.01%的容差,以及5ppm/°C的温度系数,确保了精确稳定的电阻值。
    - 高稳定性:采用三段式溅射工艺生产,提高了电阻的稳定性和一致性。
    - 广泛的应用范围:适用于各种工业场合,特别是需要高精度和稳定性的应用场景。
    - 多种尺寸选择:提供了从0402至2512的不同尺寸选择,以满足不同的设计需求。

    应用案例和使用建议


    - 通信设备:这些电阻可用于高速网络通信设备中,例如路由器和交换机,确保信号传输的准确性和稳定性。
    - 医疗设备:在精密医疗仪器中,如监护仪和心电图机中,这些高精度电阻有助于提高测量的准确性。
    - 使用建议:根据具体应用环境,选择合适的尺寸和额定功率,同时确保在规定的环境条件下使用,以充分发挥其性能。

    兼容性和支持


    - 兼容性:这些电阻与各种PCB布局兼容,可通过标准焊接工艺安装。
    - 支持:制造商提供了详细的技术支持和售后服务,包括在线帮助、电话支持和即时聊天服务。

    常见问题与解决方案


    - 问题:电阻在高温环境下出现异常。
    - 解决方案:确保在规定的温度范围内使用,并考虑选用更高温等级的产品。
    - 问题:电阻阻值不稳定。
    - 解决方案:检查安装过程是否正确,确保没有机械应力或热冲击对电阻造成影响。

    总结和推荐


    高精度薄膜电阻RN73系列凭借其卓越的性能和广泛的适用范围,在精密仪器、通信和医疗设备中表现出色。其高精度、高稳定性和易于安装的特点使其成为众多应用的理想选择。对于追求高性能的项目,我们强烈推荐使用这款电阻。
    如果您有任何疑问或需要进一步的支持,请访问官方网站www.te.com/help获取帮助。

RN73C1J221KBTDF参数

参数
电阻值 221KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±10ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C1J221KBTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C1J221KBTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY RN73C1J221KBTDF RN73C1J221KBTDF数据手册

RN73C1J221KBTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.525 ¥ 4.305
10000+ $ 0.4875 ¥ 3.9975
20000+ $ 0.4625 ¥ 3.7925
50000+ $ 0.4375 ¥ 3.5875
100000+ $ 0.4125 ¥ 3.3825
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4305
直接购买
加入购物车
