640907-2

厂牌: TE CONNECTIVITY

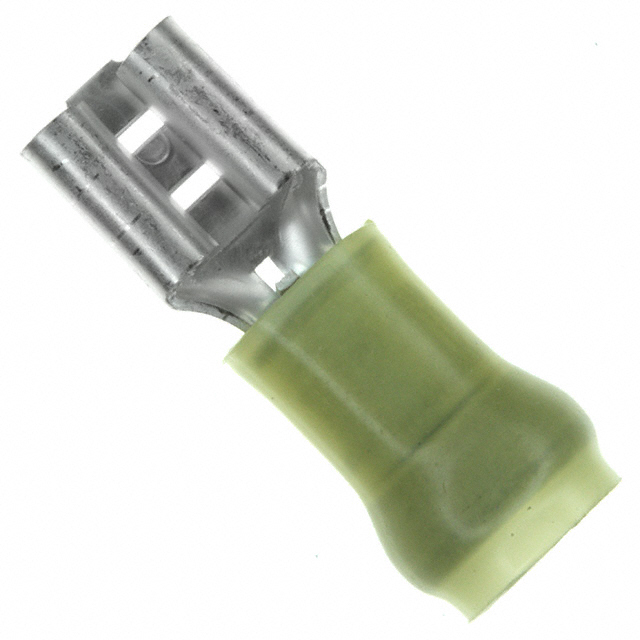

产品描述: TE Connectivity 插簧端子 绝缘扁形端子, PIDG FASTON .250系列, 母座, 6.35 x 0.81mm接片, 最大线规5.26mm²
供应商型号: 26M-640907-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640907-2

640907-2概述

    快速断开式端子产品技术手册

    产品简介


    本文档将详细介绍一款快速断开式端子(Faston Quick Disconnect Terminal)——型号为640907-2。这类端子属于快速断开系列,适用于电子设备内部及外部线缆连接。该端子主要用于12至10号AWG导线(2.62至6.64平方毫米),适用于各类高电流应用。其产品特点在于易于安装和拆卸,且具有出色的电气特性和机械强度,广泛应用于工业自动化、机器人、交通工具等领域。

    技术参数


    - 连接容量:单线连接
    - 端子尺寸:接触宽度为6.35毫米(0.25英寸)
    - 端子材料:黄铜基材,镀锡
    - 绝缘材料:尼龙材质
    - 电线尺寸:12-10 AWG(2.62-6.64平方毫米)
    - 压接方式:压缩压接
    - 终止特征:部分绝缘,带绝缘支撑
    - 电压等级:300伏
    - 操作温度范围:105摄氏度(221华氏度)

    产品特点和优势


    1. 安装简便:采用快拆设计,无需特殊工具即可完成安装。
    2. 安全可靠:黄铜材质确保长期稳定性能,镀锡工艺防止氧化腐蚀。
    3. 抗恶劣环境:可承受105摄氏度高温,适用于严苛的工作环境。
    4. 高性价比:大批量供应价格实惠,适合大规模生产需求。

    应用案例和使用建议


    应用案例:本款端子在自动化设备、工业控制系统、交通设施等领域有着广泛应用。例如,在汽车制造过程中用于发动机控制单元的连接,或在工业机器人中实现电源及信号的快速断开与连接。
    使用建议:
    - 在安装前确保导线与端子匹配,并且导线的绝缘层被适当剥除。
    - 使用专用压接工具进行安装,以确保良好的电连接性能。
    - 定期检查连接点是否有松动或损坏迹象,及时更换受损部件。

    兼容性和支持


    该产品与其他类型的快速断开端子具有较好的兼容性。此外,制造商提供了详尽的技术支持和客户服务,以确保用户能顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:端子安装后容易松动
    - 解决方案:使用正确的压接工具并严格按照操作指南执行安装步骤。

    - 问题:端子长时间使用后接触不良
    - 解决方案:定期检查端子连接状态,如有必要进行清洁或更换。

    总结和推荐


    这款640907-2快速断开式端子具备安装方便、性能可靠、适用性强等优点,非常适合于多种工业领域的应用。其卓越的电气特性和优异的机械性能使其在市场上具有很强的竞争力。如果您正在寻找一种高效可靠的连接解决方案,这款端子将是您的不二之选。强烈推荐给需要高效连接解决方案的工程师和技术人员。

640907-2参数

参数
长*宽*高 25.7mm*7.62mm*7.62mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

640907-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640907-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640907-2 640907-2数据手册

640907-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
